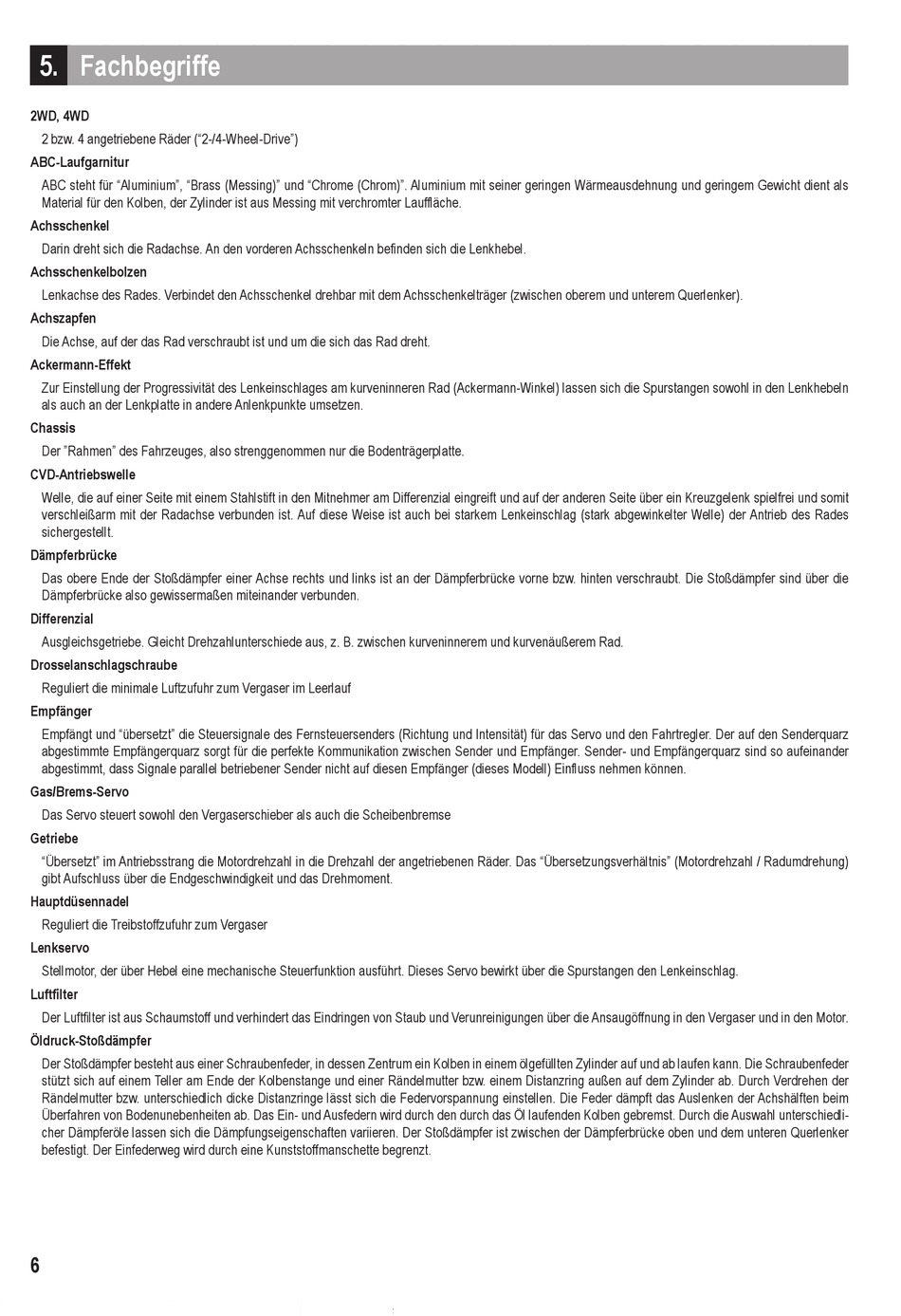

5. Fachbegriffe

2WD, 4WD
2 bzw. 4 angetriebene Räder ("2-/4-Wheel-Drive")
ABC-Laufgarnitur
ABC steht für "Aluminium", "Brass (Messing)" und "Chrome (Chrom)". Aluminium mit seiner geringen Wärmeausdehnung und geringem Gewicht dient als
Material für den Kolben, der Zylinder ist aus Messing mit verchromter Lauffläche.
Achsschenkel
Darin dreht sich die Radachse. An den vorderen Achsschenkeln befinden sich die Lenkhebel.
Achsschenkelbolzen
Lenkachse des Rades. Verbindet den Achsschenkel drehbar mit dem Achsschenkelträger (zwischen oberem und unterem Querlenker).
Achszapfen
Die Achse, auf der das Rad verschraubt ist und um die sich das Rad dreht.
Ackermann-Effekt
Zur Einstellung der Progressivität des Lenkeinschlages am kurveninneren Rad (Ackermann-Winkel) lassen sich die Spurstangen sowohl in den Lenkhebeln
als auch an der Lenkplatte in andere Anlenkpunkte umsetzen.
Chassis
Der "Rahmen" des Fahrzeuges, also strenggenommen nur die Bodenträgerplatte.
CVD-Antriebswelle
Welle, die auf einer Seite mit einem Stahlstift in den Mitnehmer am Differenzial eingreift und auf der anderen Seite über ein Kreuzgelenk spielfrei und somit
verschleißarm mit der Radachse verbunden ist. Auf diese Weise ist auch bei starkem Lenkeinschlag (stark abgewinkelter Welle) der Antrieb des Rades
sichergestellt.
Dämpferbrücke
Das obere Ende der Stoßdämpfer einer Achse rechts und links ist an der Dämpferbrücke vorne bzw. hinten verschraubt. Die Stoßdämpfer sind über die
Dämpferbrücke also gewissermaßen miteinander verbunden.
Differenzial
Ausgleichsgetriebe. Gleicht Drehzahlunterschiede aus, z. B. zwischen kurveninnerem und kurvenäußerem Rad.
Drosselanschlagschraube
Reguliert die minimale Luftzufuhr zum Vergaser im Leerlauf
Empfänger
Empfängt und "übersetzt" die Steuersignale des Fernsteuersenders (Richtung und Intensität) für das Servo und den Fahrtregler. Der auf den Senderquarz
abgestimmte Empfängerquarz sorgt für die perfekte Kommunikation zwischen Sender und Empfänger. Sender- und Empfängerquarz sind so aufeinander
abgestimmt, dass Signale parallel betriebener Sender nicht auf diesen Empfänger (dieses Modell) Einfluss nehmen können.
Gas/Brems-Servo
Das Servo steuert sowohl den Vergaserschieber als auch die Scheibenbremse
Getriebe
"Übersetzt" im Antriebsstrang die Motordrehzahl in die Drehzahl der angetriebenen Räder. Das "Übersetzungsverhältnis" (Motordrehzahl / Radumdrehung)
gibt Aufschluss über die Endgeschwindigkeit und das Drehmoment.
Hauptdüsennadel
Reguliert die Treibstoffzufuhr zum Vergaser
Lenkservo
Stellmotor, der über Hebel eine mechanische Steuerfunktion ausführt. Dieses Servo bewirkt über die Spurstangen den Lenkeinschlag.
Luftfilter
Der Luftfilter ist aus Schaumstoff und verhindert das Eindringen von Staub und Verunreinigungen über die Ansaugöffnung in den Vergaser und in den Motor.
Öldruck-Stoßdämpfer
Der Stoßdämpfer besteht aus einer Schraubenfeder, in dessen Zentrum ein Kolben in einem ölgefüllten Zylinder auf und ab laufen kann. Die Schraubenfeder
stützt sich auf einem Teller am Ende der Kolbenstange und einer Rändelmutter bzw. einem Distanzring außen auf dem Zylinder ab. Durch Verdrehen der
Rändelmutter bzw. unterschiedlich dicke Distanzringe lässt sich die Federvorspannung einstellen. Die Feder dämpft das Auslenken der Achshälften beim
Überfahren von Bodenunebenheiten ab. Das Ein- und Ausfedern wird durch den durch das Öl laufenden Kolben gebremst. Durch die Auswahl unterschiedli-
cher Dämpferöle lassen sich die Dämpfungseigenschaften variieren. Der Stoßdämpfer ist zwischen der Dämpferbrücke oben und dem unteren Querlenker
befestigt. Der Einfederweg wird durch eine Kunststoffmanschette begrenzt.
