b) Anlenkung der Leitwerke
Nehmen Sie zuerst den Sender und anschließend das Modell in Betrieb (siehe
Kapitel 10. g, „Einsetzen des Flugakkus").

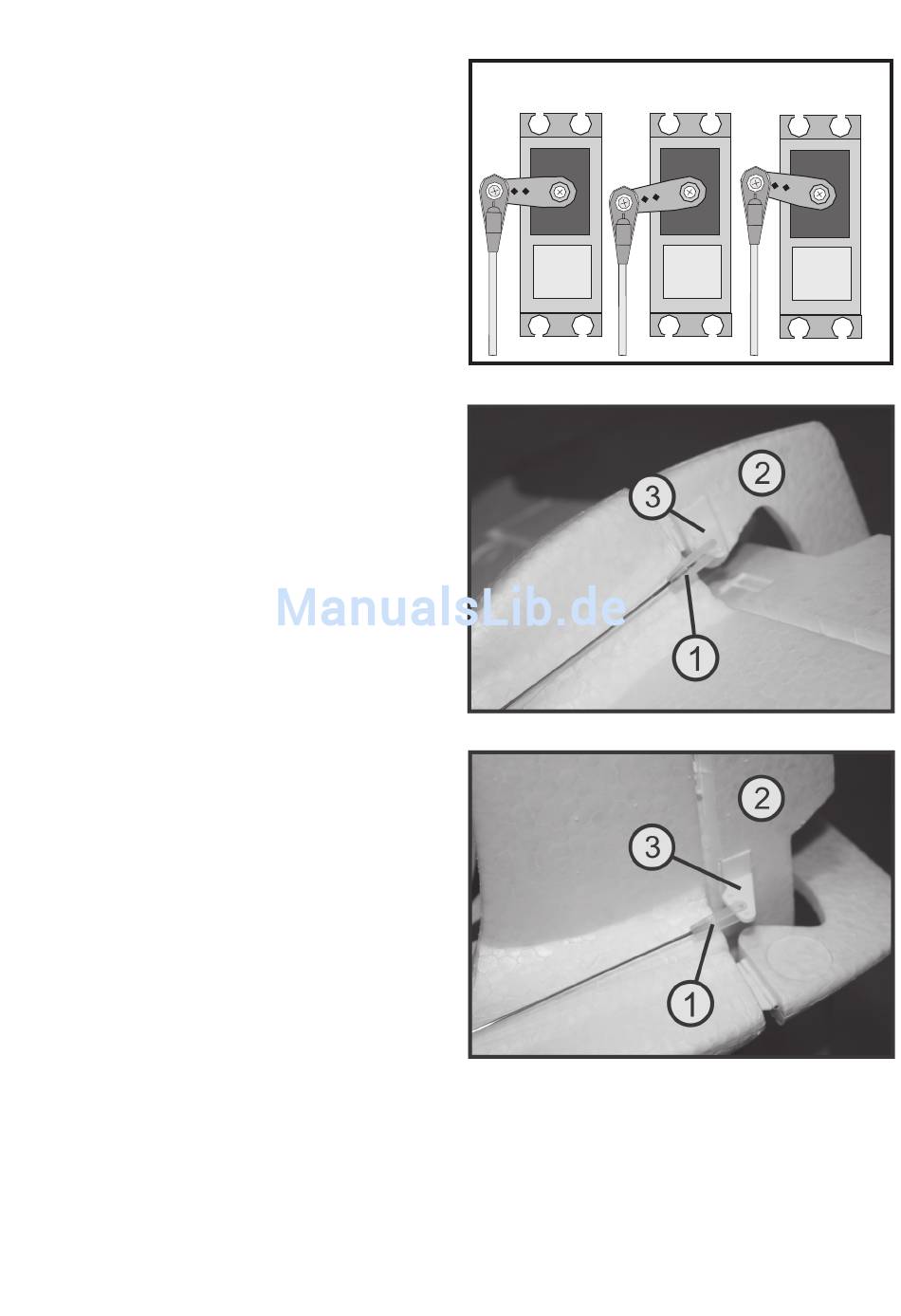

Die Trimmhebel der Seiten- und Höhenruderfunktion (siehe Bild 2, Pos. 9 und
3) müssen in der Mittelstellung stehen. Überprüfen Sie Neutralstellung der
Servohebel. Der Servohebel muss 90° zur Längsachse des Servos stehen
(Version A)
Sollte der Servohebel verdreht auf dem Servo sitzen (Version B oder C), müs-
sen Sie die kleine Schraube in der Mitte des Servohebel entfernen, den Servo-
hebel vom Servo abheben und wieder im 90° Winkel aufsetzen. Befestigen
Sie dann den Servohebel wieder mit der Servoschraube.
Stellen Sie durch Drehen des Gabelkopfs (1) die Gestängelänge so ein, dass
das Seitenruder (2) in Neutralposition steht.
Wenn das Gestänge richtig abgelängt ist, können Sie den Gabelkopf in das
mittlere Loch des Ruderhorns (3) einhängen und festclipsen.
Stellen Sie durch Drehen des Gabelkopfs (1) die Gestängelänge so ein, dass
das Höhenruder (2) in Neutralposition steht.
Wenn das Gestänge richtig abgelängt ist, können Sie den Gabelkopf in das
mittlere Loch des Ruderhorns (3) einhängen und festclipsen.
12
B
A
SERVO SERVO
C
SERVO
Bild 6a
Bild 6b
Bild 6c
