Reely SKY Phonix XL Bedienungsanleitung Seite 15

Wird der Steuerknüppel für die Höhen- und Querruder-Funktion nach rechts bewegt, muss das linke Querruder nach unten und das rechte Querruder nach oben
ausschlagen.
Sollte das Querruder genau entgegen der zuvor beschriebenen Funktionsweise reagieren, so können Sie mit Hilfe des Reverse-Schalters (siehe Bild 2, Pos. 12,
Schalter „CH1") die Laufrichtung des Querruderservos umschalten.
Höhenruderfunktion:
Wird der Steuerknüppel für die Höhen- und Querruder-Funktion (siehe Bild 2, Pos. 4) nach unten bewegt, muss das Höhenruder nach oben ausschlagen.
Wird der Steuerknüppel für die Höhenruder- und Querruder-Funktion nach oben bewegt, muss das Höhenruder nach unten ausschlagen.
Sollte das Höhenruder genau entgegen der zuvor beschriebenen Funktionsweise reagieren, so können Sie mit Hilfe des Reverse-Schalters (siehe Bild 2, Pos.
12, Schalter „CH2") die Laufrichtung des Höhenruderservos umschalten.

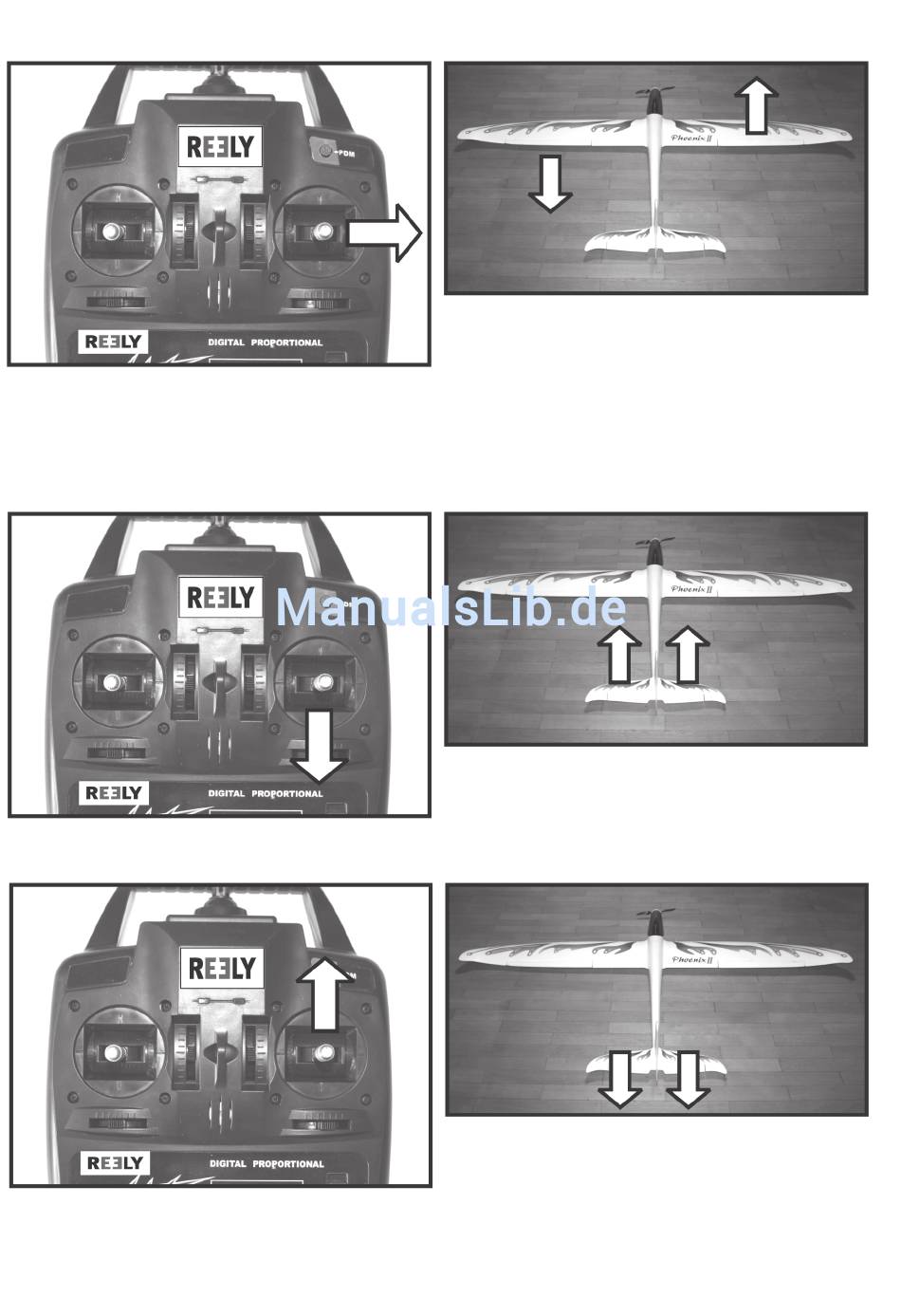

Bild 9c
Bild 9d
Bild 9e
15
