1
VOIES MONO (MICRO/LIGNE)
Les voies mono sont équipées d'un connecteur XLR (symétrique, faible
impédance d'entrée) pour micro et toute source de signal de faible niveau.
Chaque voie mono dispose en plus d'un connecteur Jack 6,35 mm, pour
appareils au niveau ligne (synthétiseur, boîte à rythmes, processeur d'effets,
etc.). Synthesizer, Drum-Computer, Effektprozessoren etc.) zur Verfügung.
Attention : Il n'est pas possible d'utiliser simultanément les connecteurs
d'entrée XLR (MIC) et Jack (LINE) d'une même voie.
ALIMENTATION FANTÔME 48 VOLTS
Les entrées sur XLR des voies micro de la console possèdent une tension
fantôme 48 Volts, pour micros statiques.
Attention : Ne branchez jamais de micros ne demandant pas de tension
fantôme sur une entrée où la tension 48 Volts est activée !
2
RÉGLAGE DU GAIN D'ENTRÉE
Le potentiomètre de réglage de gain d'entrée possède deux modes de
fonctionnement : l'un s'applique à l'entrée micro, l'autre à l'entrée ligne. La
graduation extérieure (MIC, 0 à 40 dB) s'applique au signal de l'entrée micro
sur XLR, la graduation intérieure (LINE, +15 à -25 dBu) au signal de l'entrée
ligne sur jack. Réglez le potentiomètre de gain de façon à ce que la LED Peak
située au-dessus du fader de la voie ne clignote qu'occasionnellement. Si la
LED reste allumée, de la distorsion peut apparaître.
3
FILTRE PASSE-HAUT (LOW CUT)
La touche LOW CUT active un filtre passe-haut, atténuant les fréquences
inférieures à 75 Hz selon une pente de 18 dB/octave. Ce filtre sert à réduire
les parasites dans les graves, provoqués par les bruits d'air ou les bruits de
manipulation des micros de chant.
4
VOIES STÉRÉO
Les voies stéréo sont équipées de deux connecteurs jack 6,35 mm TRS. Ces
entrées sont compatibles avec un signal mono (à connecter sur le Jack du
canal gauche).
5
SÉLECTEUR +4 dBu/-10 dBV
Les entrées stéréo au niveau ligne possèdent une sensibilité commutable : la
position +4 dBu correspond aux appareils audio professionnels, la position -10
dBV aux appareils hi-fi et autres. Si vous ne savez pas quelle position est la
mieux adaptée à l'appareil que vous connectez, essayez d'abord la position +4
dBu. Si le niveau ainsi obtenu n'est pas suffisant, passez à la position -10 dBV.

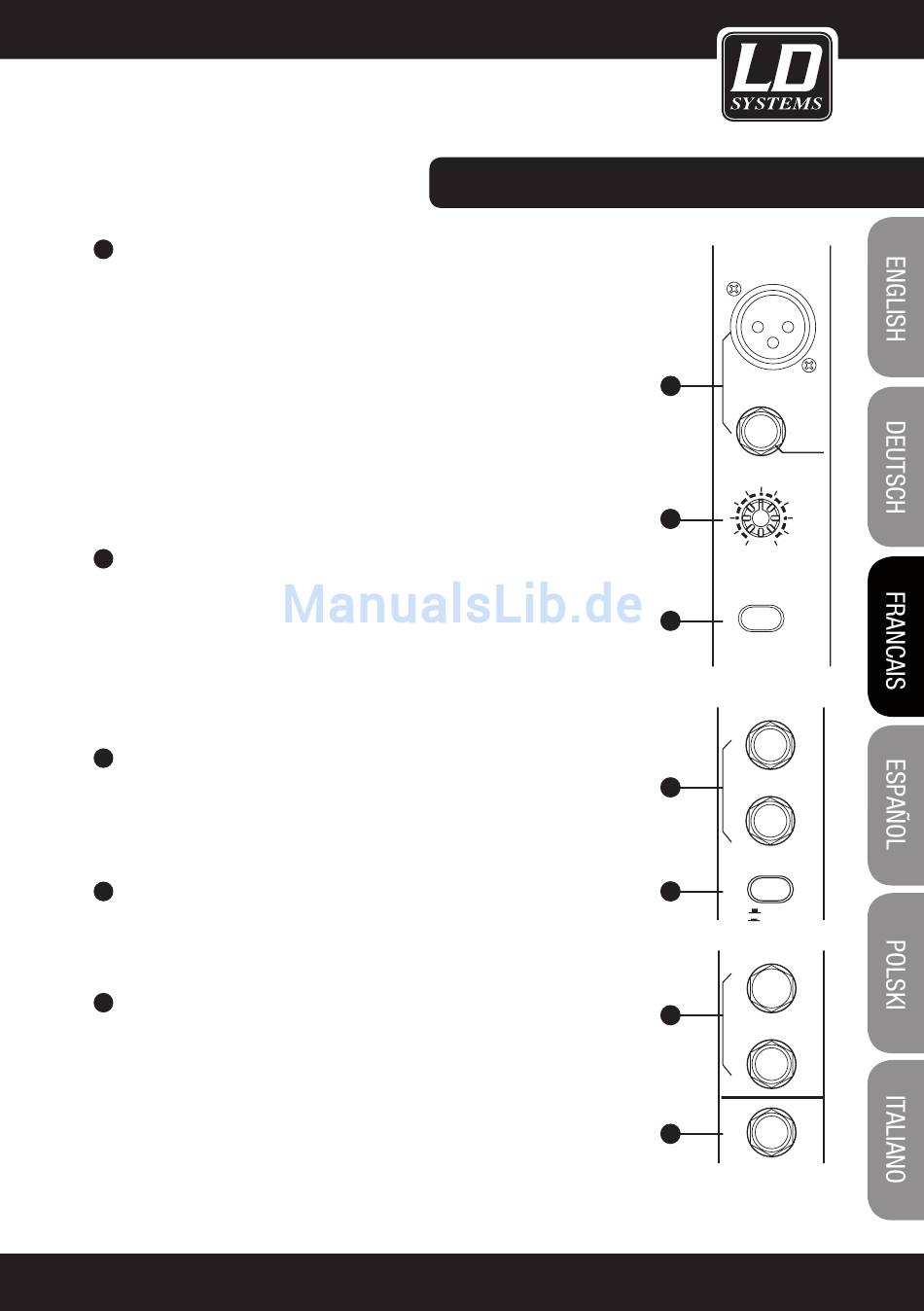

ÉLÉMENTS DE CONTRÔLE :
MIC 1
1
BAL OR
UNBAL
LINE IN 1
2
+15dB -25dB LINE
0dB 40dB MIC
3
LOW CUT
75Hz 18dB/Oct
LINE IN 19/20
4
LEFT(MONO)
RIGHT
5
+4dBu
-10dBV
AUX SENDS
1
6
2
7
PHONE
