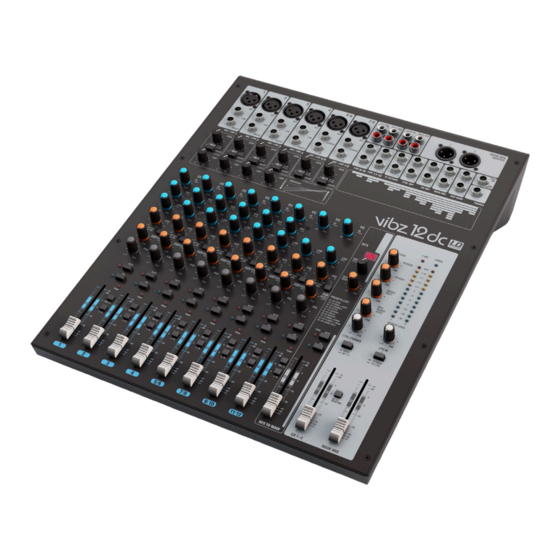

LD Systems VIBZ 12 Bedienungsanleitung
12-channel mixing console with dfx and compressor
Verwandte Anleitungen für LD Systems VIBZ 12
Inhaltszusammenfassung für LD Systems VIBZ 12
- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO VIBZ 12 12-CHANNEL MIXING CONSOLE WITH DFX AND COMPRESSOR LDVIBZ12DC...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 35-36 INTRODUCTION INTRODUCCIÓN QUICK START GUIDE WITH CABLING EXAMPLE GUÍA RÁPIDA DE CABLEADO CONNECTIONS, CONTROLS AND INDICATORS 6-11 CONEXIONES, CONTROLES E INDICADORES 38-42 SPECIFICATIONS 11-12... -
Seite 13: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 14: Einführung
Mastersektion des Mischpults beinhaltet u.a. zwei Effektwege, symmetrische XLR-Ausgänge, Gruppen- und Monitorausgänge sowie einen Kopfhöreranschluß. Der VIBZ 12 DC besitzt zudem RCA-Anschlüsse für Aufnahme- und Abspielgeräte und eine digitale Effeksektion mit 100 Presets. Mit wichtigen Ausstattungs-Details wie der PFL-Funktion oder Mute-Tastern und seinem natürlichen, transparenten Klang ist der... -
Seite 15: Schnellstartanleitung Mit Verkabelungsbeispiel
SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschaltet sind. 2. Schließen Sie die Geräte mit geeigneten Kabeln am Mischpult an. 3. Stellen Sie die Vorverstärkung der Kanäle 1 bis 6 und alle Pegelsteller Kanal-LEVEL und MAIN MIX auf Minimum. Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt). -
Seite 16: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 22 22 30 45 50 42 22 22 23 27 48 44 52 26 54 57 MIC IN 1 - 4 & 5/6 - 7/8 Symmetrische Eingänge der Kanäle 1 bis 4, bzw. 5/6 und 7/8 mit 3-Pol XLR-Buchsen zum Anschließen von Mikrofonen. Die Kanäle 1 bis 4 sind Mono-Kanäle, die Kanäle 5/6 und 7/8 können je nach Belegung sowohl als Mono- als auch als Stereo-Kanäle verwendet werden (XLR und Klinke L IN = Mono / Klinke L und R IN = Stereo) . - Seite 17 COMPRESSOR Stufenlos regelbarer Compressor für die Kanäle 1 bis 4. Je nach Einstellung wird das anliegende Signal weniger, oder stärker verdichtet, d.h., die Dynamik des Signals wird eingeschränkt (Linksanschlag des Reglers = Compressor deaktiviert, Rechtsanschlag = maximale Verdichtung). Der durch zunehmend stärkerer Verdichtung größer werdende Pegelverlust wird von der Compressor-Einheit automatisch ausgeglichen.
-
Seite 18: Line In Kanal 9/10
GR1-2 KANAL 1 - 11/12 Bringen Sie den GR1-2-Schalter in die heruntergedrückte Position, um den entsprechenden Kanal zur Kanal-Gruppe 1 (PAN/BAL auf Links- anschlag), zur Kanal-Gruppe 2 (PAN/BAL auf Rechtsanschlag), oder mit den gleichen Signalanteilen zu beiden Kanal-Gruppen 1 und 2 (PAN/ BAL in Mittelstellung) hinzuzufügen. - Seite 19 CTRL/PHONES MAIN / GR1-2 Zum Abhören des Summenkanals MAIN MIX bringen Sie den Schalter in die nicht heruntergedrückte Position MAIN, zum Abhören des Gruppen-Signals in die heruntergedrückte Position GR1-2. 2 TK IN Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts mit Line-Pegel (z.B. MP3-Player). 2 TK IN LEVEL Pegelsteller für den Stereo-Line-Eingang 2 TK IN (Nr.
-
Seite 20: Netzbuchse Und Sicherungshalter
MAIN MIX OUTPUT Symmetrischer Stereo-Line-Ausgang mit 3-Pol XLR-Buchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Summen-Si- gnals des Mischpults. MAIN MIX Symmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Sum- men-Signals des Mischpults. 2 TK OUT Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen zum Anschließen eines Aufnahmegeräts (z.B. -
Seite 21: Technische Daten
POWER ON / OFF Ein- / Ausschalter für die Spannungszufuhr des Mischpults. POWER LED Die Power-LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. TECHNISCHE DATEN Modellbezeichnung: LDVIBZ12DC Produktart: Analoges Mischpult Typ: Live / Home recording Anzahl Kanäle: Mono Kanäle: Mono Mic/Line Eingangskanäle: Mono Mic/Line Eingangsanschlüsse:... -
Seite 22: Generelle Spezifikationen
Main Section: AUX/Effekt Send Kanäle: AUX/Effekt Send Anschlüsse: 6,3 mm Stereoklinke Unbalanced Stereo AUX Return Kanäle: Stereo AUX Return Anschlüsse: 2x 6,3 mm Stereoklinke Stereo Tape Ausgangskanal: 1x Stereo Stereo Tape Ausgangsanschlüsse: 2x RCA (Chinch) Stereo Tape Eingangskanal: 1x Stereo Stereo Tape Eingangsanschlüsse: 2x RCA (Chinch) Symmetrische Stereo Main-Ausgänge:... -
Seite 23: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 68 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 02...
