LD Systems LDzone622 Bedienungsanleitung

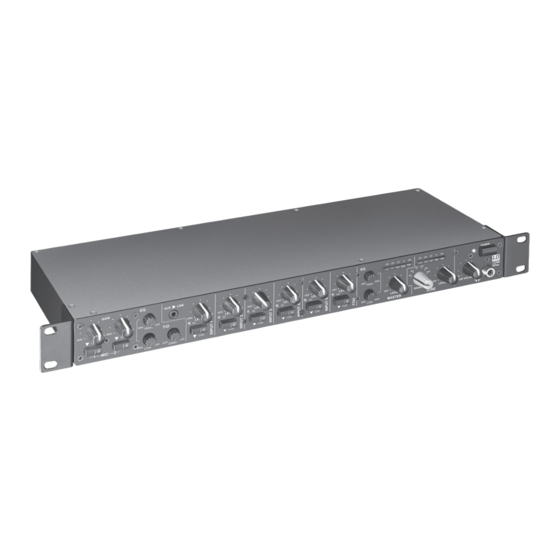

2-zone rack mixer
Verwandte Anleitungen für LD Systems LDzone622
Inhaltszusammenfassung für LD Systems LDzone622

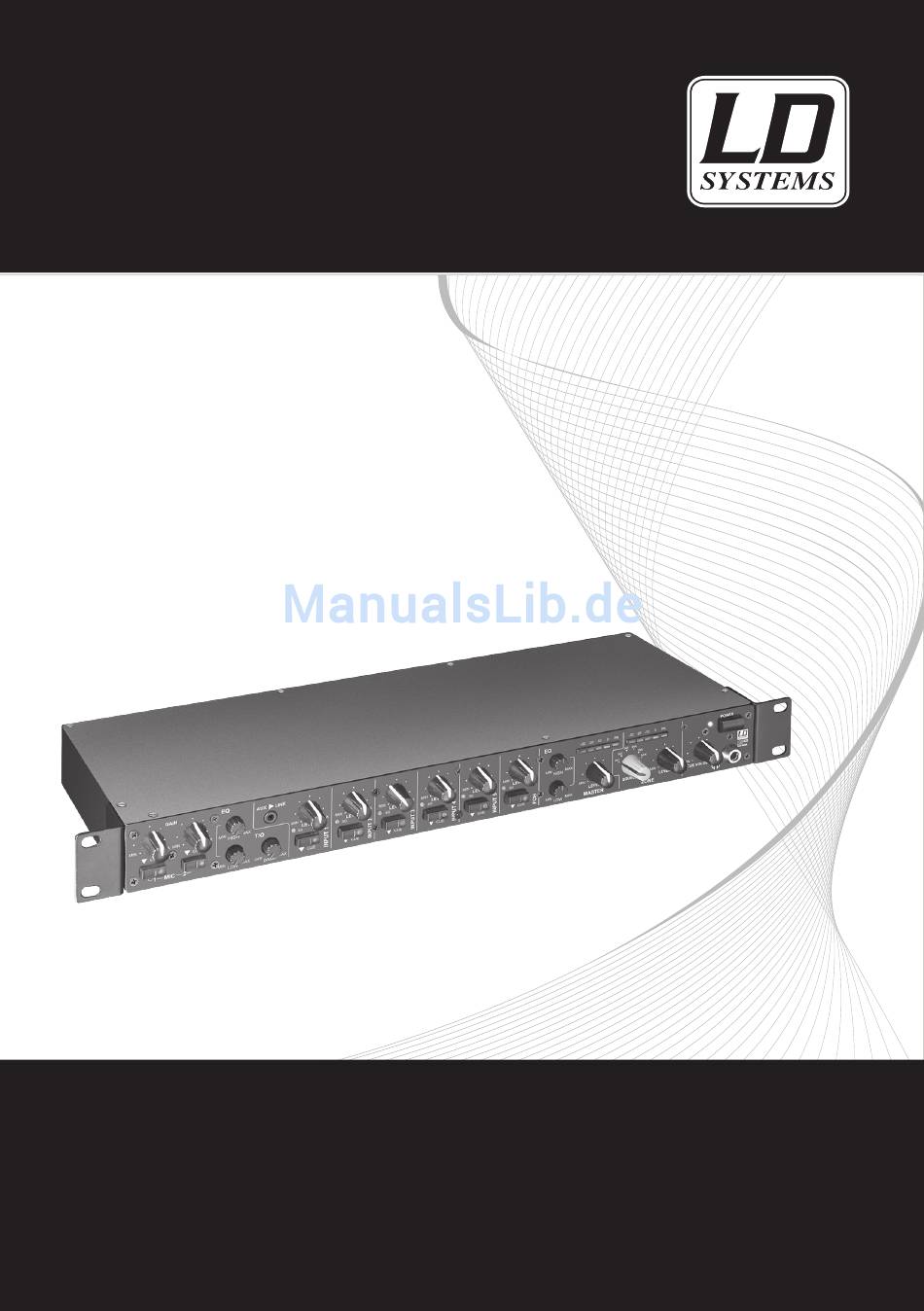

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 2-zone rack mixer LDzone622...
- Seite 20 Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
- Seite 21 2-Zonen rack mixer LDzONE622...
- Seite 22 sicherheitsHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
- Seite 23 sicherheitsHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
- Seite 24 anSchLüSSe, BeDIen- UnD AnzeIGeeLeMenTe: reagiert). Die Talkover Funktion ist für den ZONE-Ausgang MIC 1 / 2 on nicht verfügbar, wenn mittels des SOURCE-Schalters eine Ein- / Ausschalter für die Mikrofonkanäle 1 und 2 mit der Signalquellen INPUT 1 - 5 ausgewählt ist. integrierter roter LED.
-
Seite 25: Master Level
anSchLüSSe, BeDIen- UnD AnzeIGeeLeMenTe: MASTeR eQ LoW Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist dabei Equalizer Bassband für den MASTER-Ausgang. unkritisch, dauerhaftes Leuchten sollte durch Nach links gedreht werden Bässe abgesenkt, Reduzierung der Lautstärke vermieden werden. nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv. - Seite 26 anSchLüSSe, BeDIen- UnD AnzeIGeeLeMenTe: IeC neTzBUCHSe MIT InTeGRIeRTeM MASTeR oUTPUT L/R BALAnCeD SICHeRUnGSHALTeR Symmetrischer Stereo-Ausgang mit 6,3 mm Klinken- WICHTIGE HINWEISE: Stellen Sie VOR Inbetrieb- buchsen (links / rechts). Das Signal des MASTER- nahme sicher, dass die Netzspannung Ihres Ausgangs besteht aus der Summe der Signale der Energieversorgers und die Betriebsspannung Eingänge MIC 1 und 2, INPUT 1 bis 5 und FOH.
- Seite 27 anSchLüSSe, BeDIen- UnD AnzeIGeeLeMenTe: zone oUTPUT BALAnCeD zone eQ LoW Equalizer Bassband für ZONE-Ausgang. Nach links Symmetrischer Mono-Ausgang mit 6,3 mm Klinken- gedreht werden Bässe abgesenkt, nach rechts gedreht buchse. Das Signal des ZONE-Ausgangs kann aus der angehoben. In Mittelstellung (Rastpunkt) ist der Summe der Signale der Eingänge MIC 1 und 2, INPUT Equalizer inaktiv.
-
Seite 28: Line Input
anSchLüSSe, BeDIen- UnD AnzeIGeeLeMenTe: und wird hinter dem Master Level Regler und dem Max LIne InPUT 1 - 2 Level Regler abgegriffen, ist also abhängig davon. Die Unsymmetrische Stereo-Line-Eingänge 1 und 2 mit Audio-Wiedergabe erfolgt über den Line-Kanal INPUT 5. Cinch-Buchsen (links / rechts). -
Seite 30: Verkabelungsbeispiel
VerkaBeLUnGSBeISPIeL: akustisches Notfall-System potentialfreier Kontakt / Mute-Schalter... - Seite 31 VerkaBeLUnGSBeISPIeL:...
-
Seite 32: Spezifikationen
SPezIFIKATIonen: Modellbezeichnung: LDZONE622 Produktart: Zonen-Mixer Typ: Stereo Eingangskanäle gesamt: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH) Frequenzgang: 20 - 40000 Hz Mikrofonkanäle: 2, mit Phantom Power 12 V Anschlüsse Mikrofonkanäle: 6,3 mm Klinke (symmetrisch) Bedienelemente Mikrofonkanäle: Gain, On/Off, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level Anzeigeelemente Mikrofonkanäle:... - Seite 33 speZiFiKationen: Ausgangsanschlüsse Master: 2 x 6,3 mm Klinke symmetrisch, 2 x Cinch, Klemm- block Bedienelemente Master: Level, EQ Hi, EQ Low, Max. Level Anzeigeelemente Master: 5-Segment Level Meter Ausgangspegel Master: 24 dBu (symmetrisch), 18 dBu (unsymmetrisch) Ausgangsanschlüsse Zone: 6,3 mm Klinke symmetrisch, Klemmblock Bedienelemente Zone: Level, EQ Hi, EQ Low, Max.
-
Seite 34: Garantiebestimmungen
GARAnTIeBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 35: Haftungsbeschränkung
herstellerERKLÄRUNGEN: HAFTUnGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 36: Korrekte Entsorgung Dieses Produktes
herstellerERKLÄRUNGEN: KoRReKTe enTSoRGUnG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 112 WWW.ld-systems.COM adam hall Gmbh | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
