1
I CANALI MONO (MIC/LINE)
Le strisce di canale mono sono dotate di collegamenti XLR bilanciati per
microfoni a bassa impedenza ed altre apparecchiature con segnali a basso
livello. Inoltre, sono disponibili ingressi jack da 6,3 mm per il collegamento
di microfoni e dispositivi di livello linea (es. sintetizzatore, drum machine,
processore di effetti ecc.). Synthesizer, Drum-Computer, Effektprozessoren
etc.) zur Verfügung.
Attenzione: non è possibile utilizzare contemporaneamente gli ingressi micro-
fonici (MIC) e di linea (LINE) di uno stesso canale.
ALIMENTAZIONE PHANTOM A +48 VOLT
Gli ingressi XLR delle strisce di canale mono forniscono la tensione phantom a
+48 Volt necessaria per l'alimentazione di microfoni a condensatore.
Attenzione: è vietato collegare i microfoni non alimentati tramite phantom agli
ingressi XLR quando l'alimentazione phantom è attiva.
2
IMPOSTAZIONE DELL'AMPLIFICAZIONE DI INGRESSO
Il controllo del gain è dotato di due diverse scale di misurazione: una per i
microfoni e una per dispositivi di livello linea. La scala esterna (0 ~ 44 dB)
riguarda i microfoni, la scala interna (+15 ~ -30 dB) i dispositivi di livello linea.
Posizionare il controllo del gain sempre in modo tale che il LED di picco sopra i
fader di canale si accenda solo occasionalmente. Se il LED rimane costante-
mente acceso, possono verificarsi distorsioni.
3
FILTRO LOW CUT
Il tasto LOW CUT attiva il filtro low cut (75 Hz, pendenza 18 dB/ottava) che
riduce i disturbi a bassa frequenza come ronzii della rete o rumori provocati
dalla mano sui microfoni vocali.
4
I CANALI STEREO
Le strisce di canale stereo sono organizzate ognuna in coppie stereo con in-
gressi jack da 6,3 mm (TRS). Le fonti di segnali mono devono essere collegate
all'ingresso jack di sinistra.
5
SELETTORE +4 dBu/-10 dBV
Gli ingressi di linea delle strisce di canale stereo sono dotati di un tasto per
selezionare la sensibilità di ingresso (+4 dBu per dispositivi audio professio-
nali, -10 dBV per impianti HiFi ecc.). Nel caso in cui non si sappia con certezza
quale sia l'impostazione corretta per l'apparecchio collegato, provare a sele-
zionare inizialmente +4 dBu. Qualora il livello non dovesse essere abbastanza
alto, selezionare -10 dBV.

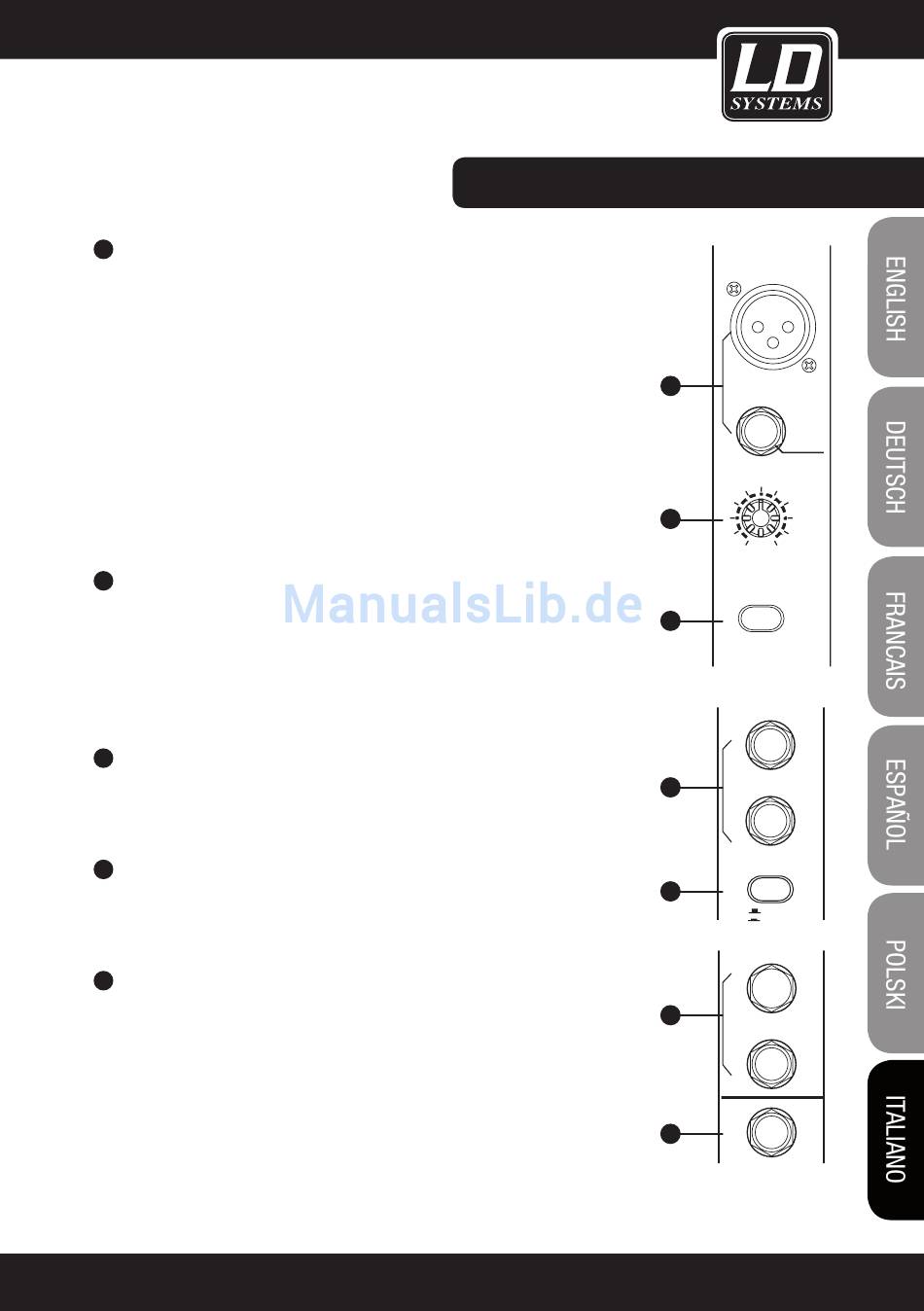

DISPOSITIVI DI COMANDO:

MIC 1
1
BAL OR
UNBAL
LINE IN 1
2
+15dB -25dB LINE
0dB 40dB MIC
3
LOW CUT
75Hz 18dB/Oct
LINE IN 19/20
4
LEFT(MONO)
RIGHT
5
+4dBu
-10dBV
AUX SENDS
1
6
2
7
PHONE
