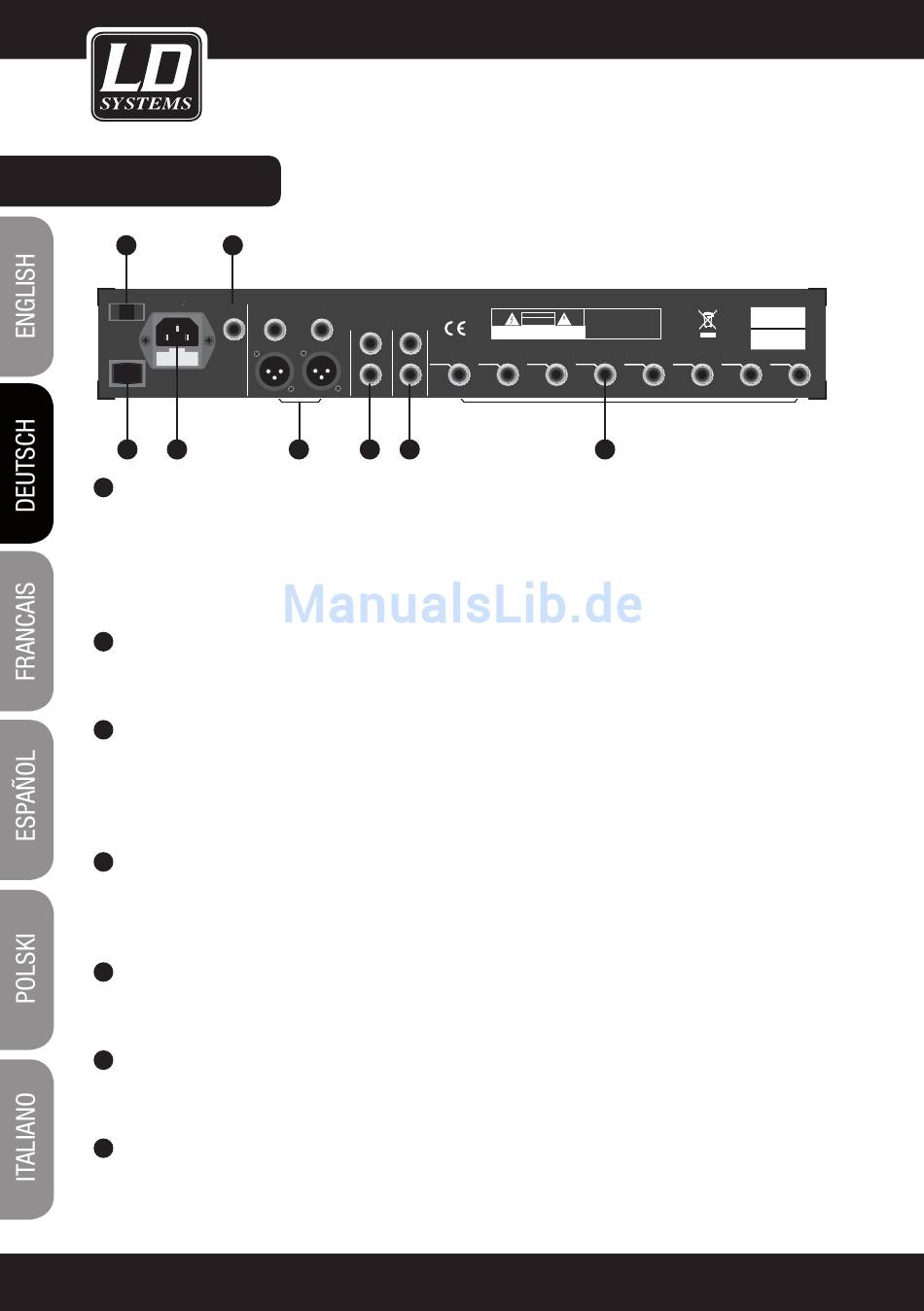

RÜCKSEITE:
44
PHANTOM
Apparaten skall anslutas
till jordat uttag nar den
ansluts till ett natverk
ON
OFF
AC INPUT
£
100-240V 50/60Hz
Fuse:T1.6AL 250V
POWER CONSUMPTION: 40W
POWER
43
45
38
INSERTS (MONOKANÄLE)
Alle Mono-MIC-Kanäle sind zusätzlich mit Insert-Buchsen (Stereoklinke, TRS) ausgestattet, über die Sie externe
Effektgeräte o.Ä. in den jeweiligen Kanalzug einschleifen können. Dabei wird das Signal unmittelbar nach dem
Gain-Regler (TRIM) abgegriffen und an einen externen Signalprozessor, z.B. einen Kompressor oder Limiter,
überführt. Nachdem es diesen durchlaufen hat, wird es vor dem EQ in denselben Kanalzug zurückgeführt.
Hinweis: Für den Anschluss externer Geräte an Insert-Punkte benötigen Sie so genannte "Y"-Kabel
39
CTRL ROOM OUTPUT
Über diese 6,3-mm-Klinkenbuchsen geben Sie das Signal an Studio-Monitorlautsprecher (CONTROL ROOM)
oder ein PA-System aus.
ALT OUTPUT
40
Diese unsymmetrischen 6,3-mm-Klinkenbuchsen dienen als zusätzliche Ausgänge, deren Pegel über den
ALT 3-4-Fader im Master-Bereich des Mixers gesteuert wird (max. +22 dBu). Die Signale aller Kanäle bei
denen die Mute/Alt 3-4 Taste gedrückt ist, werden auf diesen diesen Bus geroutet, sie gelangen nicht mehr
an den Main Mix.
MAIN MIX OUTPUT
41
Die Summenausgänge L/R (MAIN MIX OUTPUT) sind sowohl als XLR- als auch als 6,3-mm-Klinkenausgänge
(TRS) ausgeführt, über die Sie das Haupt-Ausgangssignal an einen Leistungsverstärker überführen können.
Die Steuerung des Ausgangspegels erfolgt über die MAIN MIX LEVEL-Fader (-∞ bis +10 dB).
FOOT SW
42
An diese Klinkenbuchse können Sie einen externen Fußschalter zur Aktivierung/Deaktivierung des integrier-
ten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste).
PHANTOM-SCHALTER
43
Mit diesem Schalter aktivieren Sie die +48-Volt-Phantomspeisung für die vier XLR-Mikrofoneingänge.
Achtung: Vergewissern Sie sich, dass die Phantomspeisung abgeschaltet ist, bevor Sie Mikrofone anschließen.
POWER-SCHALTER
44
Mit diesem Schalter schalten Sie den Mixer ein (ON) oder aus (OFF).
34
42
LEFT
FOOT SW
RIGHT
L
MAIN MIX OUTPUT(BAL/UNBAL)
R
OUTPUT
RIGHT
LEFT
CTRL ROOM
ALT OUTPUT
41
40
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: SHOCK HAZARD
- DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE
- NE PAS OUVRIR
LEFT(3)
8
7
6
INSERT
INSERT
INSERT
RIGHT(4)
39
CAUTION:
MODEL
REPLACE WITH THE SAME TYPE FUSE AND RATING
DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE
SERIAL
5
4
3
2
INSERT
INSERT
INSERT
INSERT
38
1
INSERT
