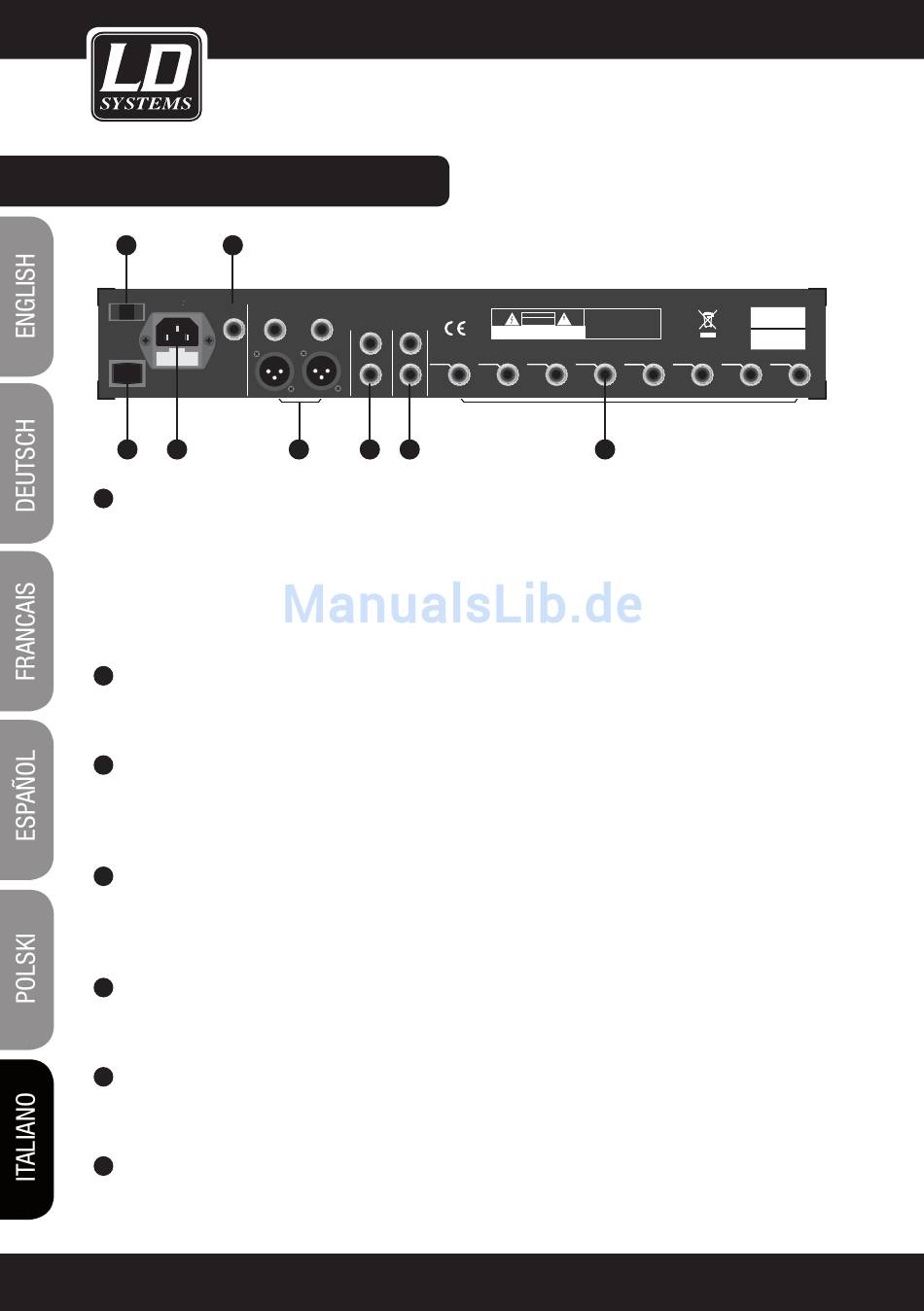

PANNELLO POSTERIORE:
44
PHANTOM
Apparaten skall anslutas
till jordat uttag nar den
ansluts till ett natverk
ON
OFF
AC INPUT
£
100-240V 50/60Hz
POWER CONSUMPTION: 40W
POWER
43
45
38
PRESE INSERT (CANALI MONO)
Tutti i canali MIC mono sono dotati inoltre di prese INSERT (jack stereo, TRS) tramite le quali è possibile
collegare alla relativa striscia di canale processori di effetti esterni o dispositivi simili. Il segnale viene pre-
levato immediatamente dopo il controllo del gain (TRIM) ed trasmesso ad un processore di segnale esterno,
ad esempio un compressore o un limitatore. Dopo questa procedura, il segnale viene rispedito nella stessa
striscia di canale prima dell'equalizzatore. Avvertenza: per il collegamento di apparecchiature esterne alle
prese Insert utilizzare i cosiddetti cavi a Y.
39
CTRL ROOM OUTPUT
Tramite queste prese jack da 6,3 mm il segnale viene distribuito agli altoparlanti monitor della regia (CON-
TROL ROOM) oppure al sistema PA.
ALT OUTPUT
40
Queste prese jack da 6,3 mm non bilanciate fungono da uscite aggiuntive il cui livello può essere regolato
tramite il fader ALT 3-4 nella sezione master del mixer (max. +22 dBu). I segnali provenienti da tutti i canali
in cui il tasto Mute/Alt 3-4 è premuto vengono trasmessi a questo bus e non arrivano più nel Main Mix.
MAIN MIX OUTPUT
41
Le uscite main L/R (MAIN MIX OUTPUT) sono disponibili sia come uscite XLR che come uscite jack da 6,3
mm (TRS) e permettono di trasferire il segnale principale di uscita ad un amplificatore di potenza. La regola-
zione del livello di uscita avviene tramite il fader MAIN MIX LEVEL (da -∞ a +10 dB).
FOOT SW
42
A questa presa è possibile collegare un interruttore a pedale esterno per l'attivazione o la disattivazione del
processore di effetti integrato (funzione identica a quella del tasto DFX MUTE).
INTERRUTTORE PHANTOM
43
Con questo interruttore si attiva l'alimentazione phantom da +48 Volt per i quattro ingressi microfonici XLR.
Attenzione: assicurarsi che l'alimentazione phantom sia spenta prima di collegare i microfoni.
INTERRUTTORE DI ACCENSIONE
44
Con questo interruttore si accende (ON) o si spegne (OFF) il mixer.
114
42
LEFT
FOOT SW
RIGHT
MAIN MIX OUTPUT(BAL/UNBAL)
Fuse:T1.6AL 250V
OUTPUT
RIGHT
LEFT
CTRL ROOM
41
40
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: SHOCK HAZARD
- DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE
L
LEFT(3)
8
7
6
INSERT
INSERT
INSERT
R
RIGHT(4)
ALT OUTPUT
39
CAUTION:
REPLACE WITH THE SAME TYPE FUSE AND RATING
DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE
- NE PAS OUVRIR
5
4
3
2
INSERT
INSERT
INSERT
INSERT
38
MODEL
SERIAL
1
INSERT
