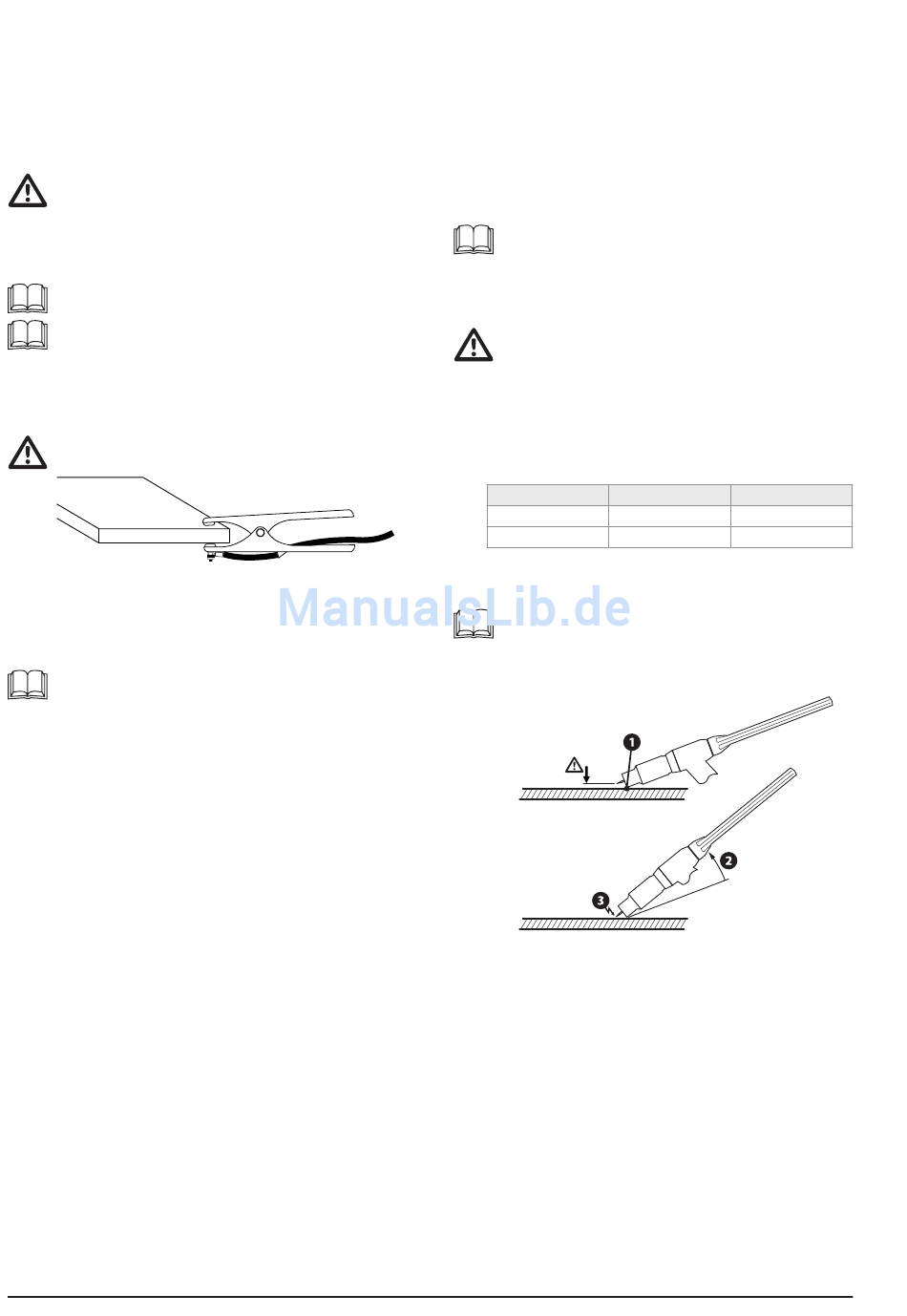

5.3. MMA (E-Hand) Schweißprozess
Mit dem optional erhältlichen Elektrodenhalter können Sie auch
MMA (E-Hand) Schweißungen durchführen.
Gehen Sie dazu wie folgt vor:
➪ Gerätehauptschalter auf Stellung 0 „AUS/OFF"
➪ Ein ggf. montierter MIG-Brenner, Drahtspule sowie eine Schutzgas-
flasche können am Gerät installiert bleiben. Stellen Sie lediglich
sicher, dass das Ventil der Stahlflasche geschlossen ist.
➮ siehe 5.1. Bedienpanel
Hauptschalter IMMER auf Stellung 0 „AUS/OFF" vor Änderungen
am Strompanel (15) bzw. (17)!
➪ Den optional erhältlichen Elektrodenhalter je nach gewünschter
Elektrodenpolarität an Strompanel (15, +Polarität) oder (17, -Pola-
rität) montieren und im Uhrzeigersinn fest anziehen. Die Brenner-
polaritätsauswahl (16) ist in dieser Betriebsart nicht angeschlossen.
Die Polarität der Elektrode ist vom Schweißzusatzwerkstoff bzw.
vom Werkstück abhängig.
Eine falsche Polarität äußert sich in instabilem Lichtbogen, gro-
ßer Spritzerbildung und einem etwaigen „festkleben" der Elekt-
rode am Werkstück.
➪ Das mitgelieferte Werkstückkabel an dem freien Strompanelan-
schluß (17, -Polarität) oder (15, +Polarität) montieren und im Uhrzei-
gersinn fest anziehen.
➪ Klemmen Sie die Werkstückklemme am Werkstück an.
Achten Sie auf einen guten elektrischen Kontakt mit dem Werk-
stück.
➪ Stecken Sie das Gerät am Stromnetz an und schalten Sie den
Hauptschalter an der Rückseite des Gerätes ein (auf Stellung I-ON/
EIN). Die „Betriebsanzeige" (5) leuchtet.
➪ Betriebsartumschalter (12) auf Stellung „MMA"
➪ Ausgangsstrom (2) passend für Werkstück und Zusatzwerkstoff
einstellen.
Richtwerte für die Justage des Stellreglers finden Sie in den Da-
tenblättern der Werkzusatzstoffe sowie in Kapitel 6.2.2.
➪ Der Schweißvorgang startet sobald Sie mit der Elektrode das Werk-
stück berühren und endet sobald sie die Elektrode vom Werkstück
nehmen.
➪ Nach Beendigung der Arbeit Gerätehauptschalter auf Stellung 0
„AUS/OFF".
10
5.4. WIG Schweißprozess
Für dieses Gerät ist optional auch ein WIG Brenner mit Handventil
erhältlich. Zusätzlich muss passendes Schutzgas dem WIG Brenner
über das Handventil zugeführt werden (Schutzgas wird nicht über die
Maschine geführt).
Die Zündung erfolgt über „LIFT ARC" (Berührungszündung).
➪ Schutzgasflasche mit inertem Gas (zumeist Argon in den Reinheits-
stufen „rein" bzw. „hochrein") gem. 4.1. mit korrektem Druckminderer
montieren.
➪ WIG Elektrodenanschluß je nach gewünschter Elektrodenpolarität
an Strompanel (17, -Polarität) oder (15, +Polarität) montieren. Die
Brenner-polaritätsauswahl (16) ist in dieser Betriebsart nicht ange-
schlossen.
Die Polarität der Elektrode ist vom Schweißzusatzwerkstoff bzw.
vom Werkstück abhängig, in der Regel jedoch NEGATIV.
➪ Das mitgelieferte Werkstückkabel an dem freien Strompanelan-
schluß (15, +Polarität) oder (17, -Polarität) montieren und im Uhrzei-
gersinn fest anziehen.
➪ Klemmen Sie die Werkstückklemme am Werkstück an.
Achten Sie auf einen guten elektrischen Kontakt mit dem Werk-
stück.
➪ Gerätehauptschalter auf Stellung I „EIN/ON"
➪ Betriebsartumschalter (12) auf Stellung „MMA"
➪ Flaschenventil langsam öffnen.
➪ Handventil öffnen. Schutzgas strömt aus.
Schutzgasmenge am Druckminderer auf den gewünschten Wert
einstellen.
Basisrichtwerte für Schutzgasvolumen:
Schutzgasart
Ar, Ar-Gemische
CO2 oder He
➪ Handventil schließen.
➪ Ausgangsstrom (2) passend für Werkstück und Zusatzwerkstoff
einstellen.
Richtwerte für die Justage des Stellreglers finden Sie in den Da-
tenblättern der Werkzusatzstoffe sowie in Kapitel 6.
➪ Ggf. Gerätetür schließen und Handventil öffnen.
➪ Legen Sie den Keramik-Gasdüsenkörper so auf die Schweißnaht,
daß die Elektrode das Werkstück nicht berührt.
➪ Betätigen Sie den Brennertaster und kippen Sie den Brenner soweit
in vertikale Position bis sich ein Lichtbogen einstellt. Beginnen Sie
mit dem Schweißvorgang.
Innenbereich
Außenbereich
5 - 7 l/min
7 - 9 l/min
7 - 9 l/min
9 - 12 l/min
