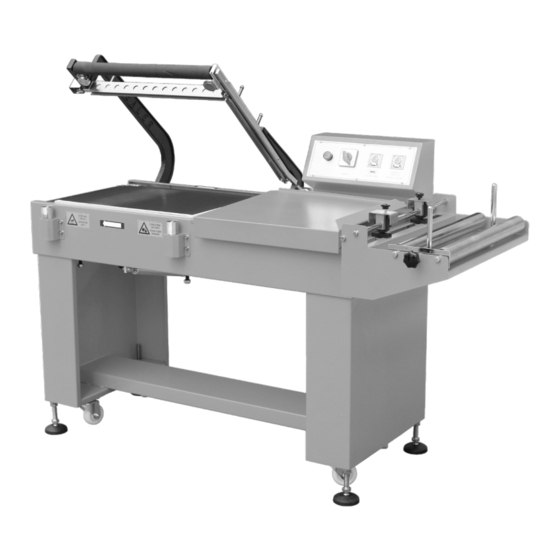

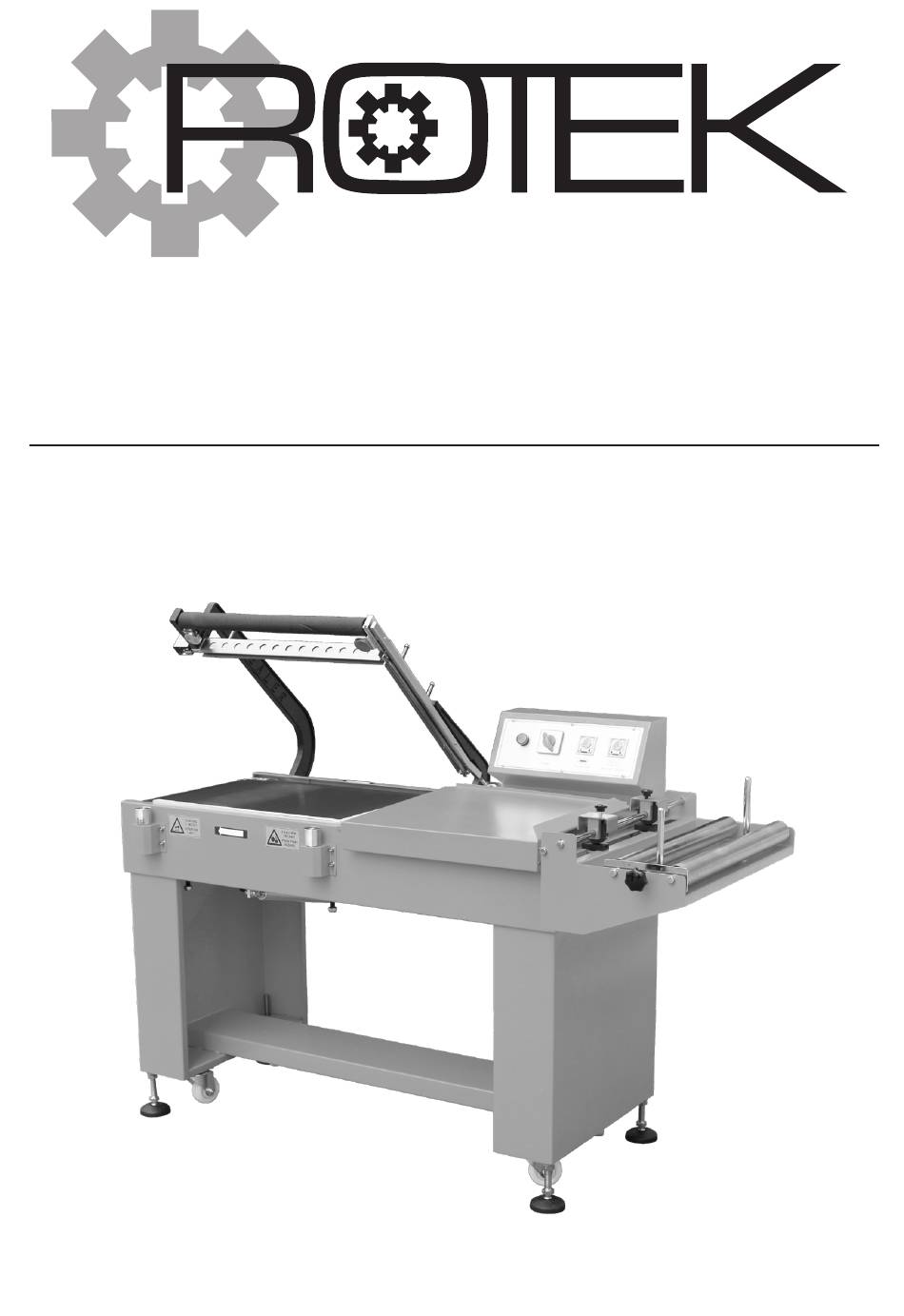

- Seite 1 Winkelschweissgerät PM-FSW-5545F Benutzer- und Wartungshandbuch DE Z1901 Stand Juli 2020 PACK063...
- Seite 2 Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. Ein Zuwiderhandeln stellt einen Verstoß gegen geltende Urheberrechtsbestimmungen dar und wird straf- rechtlich verfolgt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellungsort / Installation 1.2. Risiken durch Strom 1.3. Ausrüstung 1.4. Risiken durch sich bewegende Teile 1.5. Risiken durch hohe Temperaturen 1.6. Bestimmungsgemäße Verwendung 1.7. Wartung 2. Spezifikation 2.1. Technische Daten 3. Montage 3.1. Transport und Auspacken 3.2. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zu- sätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheitsgründen erlassen wurden. Dieses Gerät hat gefährliche (spannungsführende, heiße und rotierende) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. -
Seite 5: Risiken Durch Sich Bewegende Teile
1.4. Risiken durch sich bewegende Teile • Führen Sie niemals Arbeiten an sich bewegenden Teilen durch. Führen Sie keine Gegenstände in das Innere des Gerätes. • Halten Sie Körperteile vom Förderband fern! • Nähern Sie sich niemals dem im Betrieb befindlichen Gerät mit Dingen wie z.B. Krawatten, Hals- tüchern, Armbändern. -
Seite 6: Spezifikation
2. Spezifikation 1.580 2.1. Technische Daten Modell PM-FSW-5545F EAN13 9009970001841 Type Semiautomatisches Winkelschweißgerät mit Förderband Paketabmessungen (BxTxH) ≤ 500 x 400 x 240 mm Grunddaten Paketgewicht ≤ 15 kg Umgebungstemperatur +5 bis +40°C Luftfeuchtigkeit < 80%, nicht kondensierend Nettogewicht 132 kg... -
Seite 7: Montage
3. Montage 3.1. Transport und Auspacken Stellen Sie sicher, dass das Gerät während des Transports (vor allem bei Verwendung eines Gabel- staplers) nicht herunterrutschen oder herunterfallen kann. Um Schäden an der Lackierung zu Vermei- den ist dass Zulegen von Hölzern zwischen Gabel und Grundrahmen empfohlen. Achten Sie darauf, dass beide Gabeln an der Unterseite des Gehäuses aufliegen, bevor sie das Gerät anheben. -
Seite 8: Verwendung
4. Verwendung 4.1. Folienrolle einlegen obere Folienseite Perforator untere Folienseite Perforator Ablagetisch Folie Folie • Lockern Sie die Rollenführungsstäbe und legen Sie die Folie so auf die Rollen, dass diese nach rechts abgerollt wird (siehe Abbildung). Die offene Seite muss Richtung Benutzer zeigen. •... -
Seite 9: Schweißzeit Einstellen
4.2.2. Schweißzeit einstellen Bachten Sie, dass die Relaistypeneinstellung (2a) auf MODE:A eingestellt sein muss! Stellen Sie die Reglerskala (2b) auf die gewünschte Schweißzeit (0 bis 1 Sekunde) ein. Ist die Schweisszeit zu kurz wird die Folie nicht abgeschnitten. Ist die Schweisszeit zu lan- ge leidet die Schweißdrahtisolierung sowie der Schweißdraht und die Lebensdauer dieser Komponenten verkürzt sich. -
Seite 10: Für Längere Lagerung Vorbereiten
4.2.5. Für längere Lagerung vorbereiten Sollte das Gerät für längere Zeit nicht verwendet werden, beachten sie: • Reinigen Sie das Gerät sowie den Schweißdraht und das Teflonband gem. Instandhaltungsan- weisung. • Rollen Sie das Netzkabel auf und sichern Sie es mit z.B. Kabelbinder •... -
Seite 11: Reinigung Und Instandhaltung
5. Reinigung und Instandhaltung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungs- freien Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu befä- higt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal welchem Bauteil des Gerätes durchzuführen. -
Seite 12: Schweißdraht Tauschen
5.4. Schweißdraht tauschen Schalterbetätigung Schweißdrahthalterung Schweißdraht M4 Schraube Halteplatte 90° Winkel M4 Schraube Schweißdrahtführung Haltebolzen 90° Führungswinkel Um den Schweißdraht zu tauschen gehen sie wie folgt vor: • Öffnen Sie die Halteschrauben des Schweißdrahtes. • Ziehen Sie den Schweißdraht an der 90° Biegung mittels Zange vorsichtig aus der Keramikauf- nahme. -
Seite 13: Schaltplan
5.5. Schaltplan Kopfeinheit Förderband Schweißzeit n.c. n.c. n.c. n.c. n.c. Zeitrelais Zeitrelais ATS8-41 ATS8-41 Mode:A Mode:A n.c. Range:10S Range:1S Hauptschalter HZ5-20/4 ge/gn Lampe Tischeinheit Motorkondensator CBB61 2 F/500VAC Getriebemotor Bandantrieb Carlo Gavazzi RM 1A 23A25 Lüftermotor Schweißtrafo Sunon DP200A Netzstecker Klemmleiste Endschalter Schweißbalken... -
Seite 14: Explosionszeichnungen
5.6. Explosionszeichnungen 5.6.1. Schweißbalken Beschreibung Beschreibung Zugschraube Schweißdraht Führungswinkel Schweißdraht Schalterbetätigungsplatte1 Aufnahme Führungswinkel Halteplatte Handgriff Schraube M4x40 Achse Balkenrahmen Schraubenabdeckung Betätigungsplatte Gasfeder Schalterbetätigungsplatte2 Teflonband Schraubenabdeckung Neoprenband Balkenrahmen links Aufnahme1 Neoprenband Schweißdraht Aufnahme Schweißdraht Drahtführung1 Aufnahme2 Neoprenband Schraube M6x40 Feder Aufnahme Drahtführung1 Gummi für Handgriff Balkenrahmen rechts Kabelabdeckung... -
Seite 15: Winkelschweißgerät
5.6.2. Winkelschweißgerät... - Seite 16 Beschreibung Beschreibung Standfuß Antriebszahnrad Rolle Führung Achse Schraube M6x30 Achse1 Förderband Gerätefuß Druckplatte Schraube M8x20 Schraube M4x8 Lagerschild Schraube M4x20 Lager Hilfsplatte Förderband Schraube M4x10 Achse2 Förderband Elektropanel Aufnahme Fördermechanik Abdeckblech Lager Aufsatzbox Führungsplatte Bedienpanel Schraube M6x10 Abdeckung Elektropanel Zahnrad Höhenverstellung Ablagetisch Bolzen Gasdruckfeder...
-
Seite 17: Mögliche Fehler Und Lösungen
5.7. Mögliche Fehler und Lösungen Fehler Grund Lösung Fehlende Netzspannung Netzspannung zu Verfügung stellen Netzkabel nicht angeschlossen Netzkabel einstecken Gerät hat keine Funktion Hauptschalter nicht eingeschalten Hauptschalter einschalten Netzkabel beschädigt Netzkabel austauschen Sicherung defekt Sicherung austauschen Schweisszeit zu gering Schweisszeit erhöhen Schweißdraht defekt Schweißdraht tauschen Keine Verschweißung... -
Seite 18: Sonstiges
6. Sonstiges 6.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher. -
Seite 19: Konformitätserklärung
EC Directive based on its design and type, as brought into circulation by us. Gerätebezeichnung: Folienschweißgerät Machine Description: Film sealer Modell (Subnummer / Ausführung): PM-FSW-5545F ( - / Z1412 ) Type (Subtype / Version): Einschlägige EG-Richtlinien: 2006/42/EG Applicable EC Directives: Angewandte harmonisierte Normen: EN 415-3:1999 Applicable harmonized standards: Bei einer nicht mit uns abgestimmter Änderung des Gerätes verliert diese Erklärung ihre... - Seite 20 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2020...
