6.7. Markierungen auf Zusatzwerkstoffen

Genormte Markierungen auf den Zusatzwerkstoffen bzw. auf deren
Datenblättern geben dem Schweißer Informationen über mögliche
Schweißpositionen sowie notwendige Geräteeinstellungen.

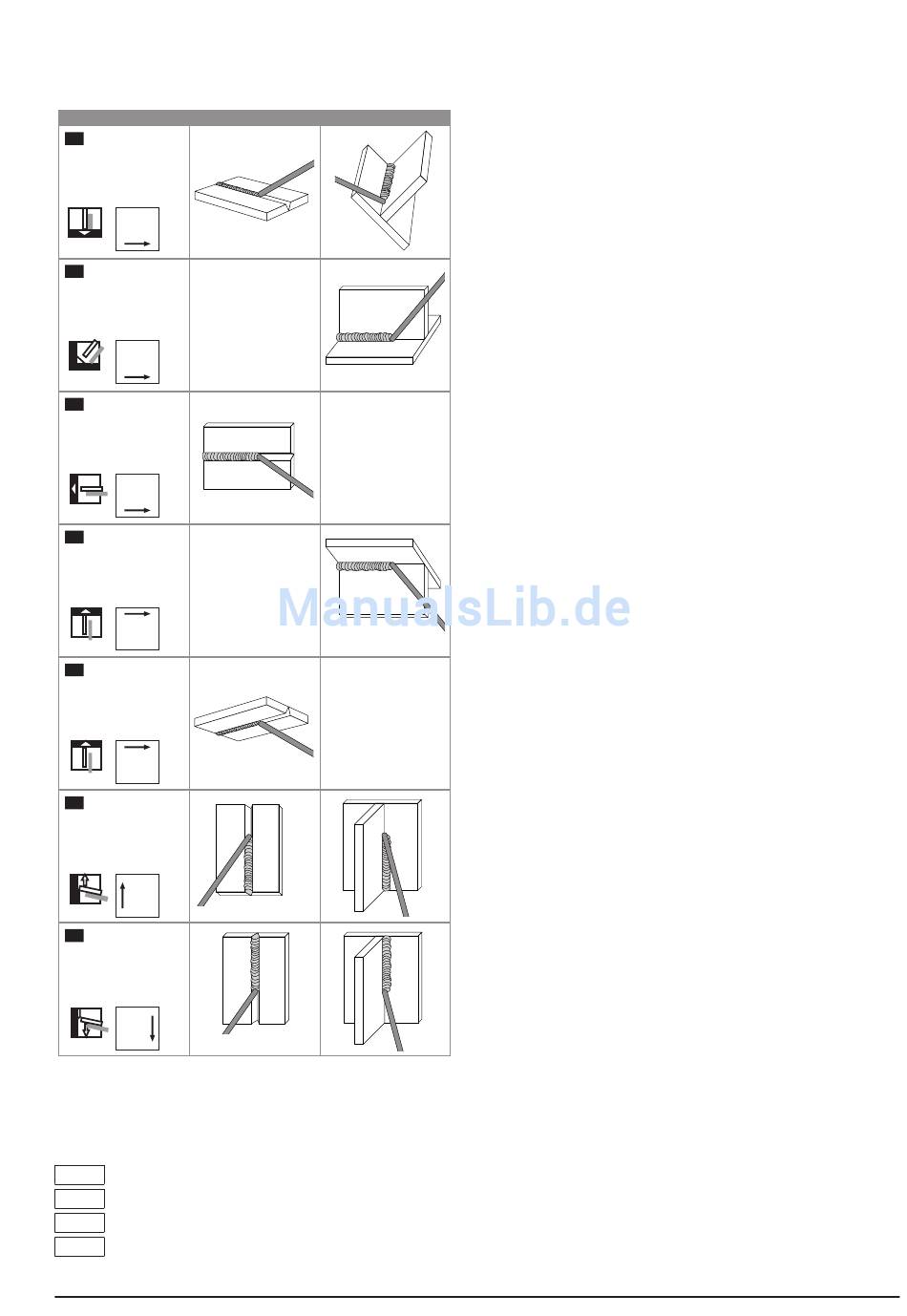

6.7.1. Zeichen erlaubter Schweißpositionen

Bezeichnung

Stumpfnaht
PA Wannenposition
➡ Kurzzeichen:
PA, w, 1G, 1F
➡ übliche Symbole:
PA
PB Horizontal-
Vertikalposition
➡ Kurzzeichen:
PB, h, 2F
➡ übliche Symbole:
PB
PC Querposition
➡ Kurzzeichen:
PC, q, 2G
➡ übliche Symbole:
PC
PD Horizontal-
Überkopfposition
➡ Kurzzeichen:
PD, hü, 4F
➡ übliche Symbole:
PD
P E Überkopfposition
➡ Kurzzeichen:
PE, ü, 4G
➡ übliche Symbole:
PE
PF
Steigposition
➡ Kurzzeichen:
PF, s, 3G, 3F, 5G up
➡ übliche Symbole:
PF
P G Fallposition
➡ Kurzzeichen:
PG, f, 3G, 3F, 5G down
➡ übliche Symbole:
PG
6.7.2. Geräteeinstellungen
Neben den erlaubten Schweißpositionen, dem Schweißstrom bzw.
-spannung ist bei den Elektroden ebenfalls die Polarität und evtl.
Schutzgasmenge und -art angeführt.
Übliche Kennzeichnung der Polarität:
= + Gleichstrom, Elektrode positiv
= - Gleichstrom, Elektrode negativ
~ Wechselstrom
=± ~ Kombinationen aus obigen Werten möglich
DE
Kehlnaht
