Elektrischer Anschluss
GEFAHR!
!
Bei der Installation und Ausführung von
elektrischen Arbeiten sind die einschlä-
gigen EN- und VDE Sicherheits-
vorschriften und die „technischen
Anschlussbedingungen" der Energie-
versorgungsunternehmen zu beachten.
!
VORSICHT!
Die Leistungsversorgung der Wär-
mepumpe muss mit einer allpoligen
Abschaltung mit mindestens 3 mm
Kontaktöffnungsabstand und einem
3-poligen Sicherungsautomaten ausge-
stattet sein. Der Auslösestrom ist dem
jeweiligen technischen Datenblatt zu
entnehmen.
die anschlüsse der lastleitung und steuerleitung
für die Wärmepumpe sowie für den außentempe-
raturfühler erfolgen gemäß dem stromlaufplan in
den geräteinformationen.

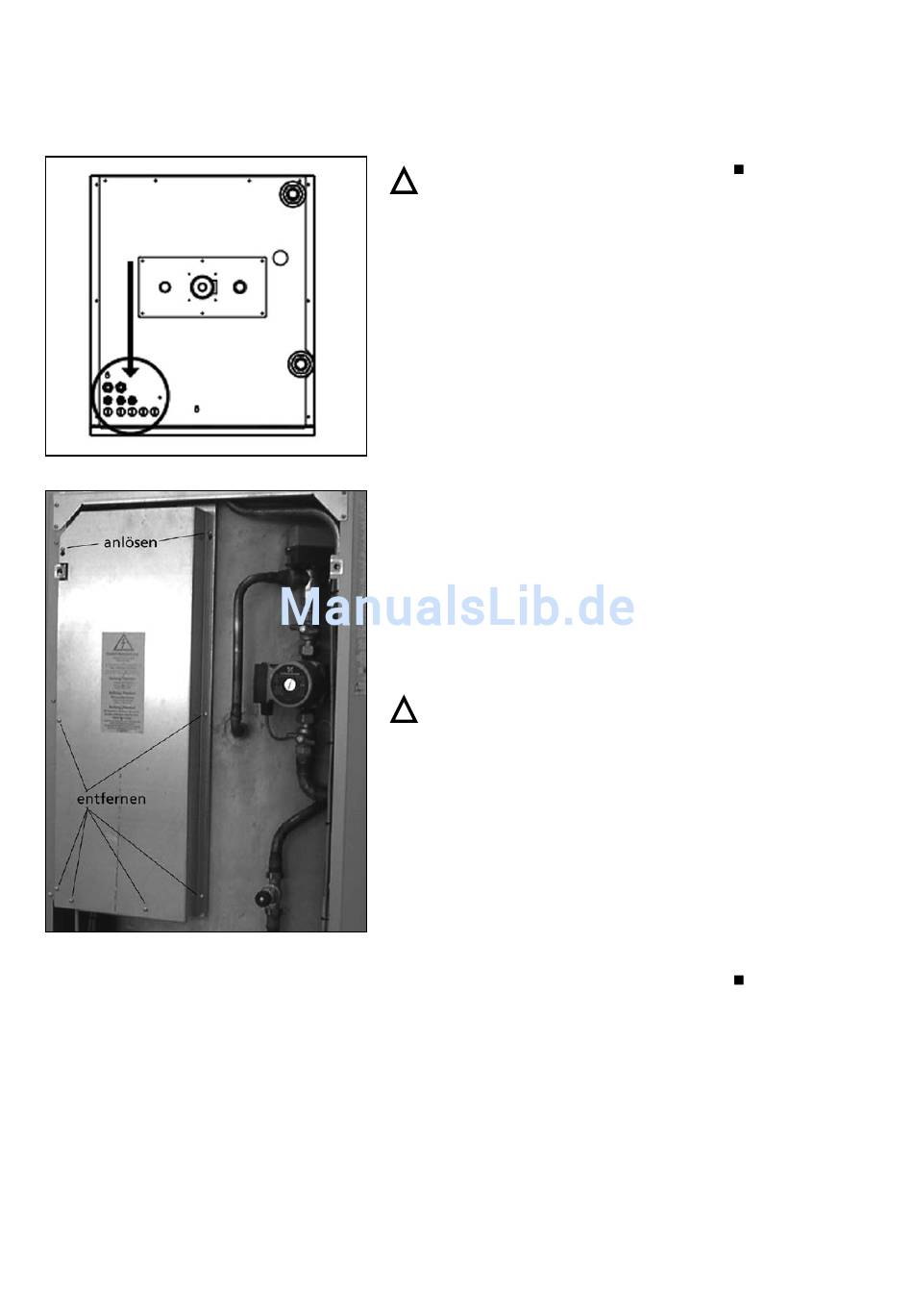

die Kabel werden durch die Kabelverschraubung
oben am gerät und über den Kabelkanal zu den
Klemmen geführt. die Zugentlastung erfolgt über
die Kabelverschraubungen:
GEFAHR!
!
Elektrische Anschlussarbeiten nur
gemäß dem Klemmenplan und den
Stromlaufplänen vornehmen, der für
Ihren Gerätetyp gilt.
!
VORSICHT!
Rechtsdrehfeld der Lasteinspeisung
sicherstellen (Verdichter). – Beim
Betrieb mit falscher Drehrichtung des
Verdichters können schwere, irrepara-
ble Schäden am Verdichter entstehen.
dabei sind die unteren schrauben zu entfernen,
dagegen die beiden oberen nur anzulösen, um
das abdeckblech auszuhängen.
29
Anschluss an das
Heizsystem
Abdeckblech
losschrauben
