(100%) oder medizinische Luft (21%), bis die Drücke auf eine Druckdifferenz
von sechs 6 psi oder weniger (0,4 bar) zurückkehren.
Wenn der MAXBlend2 Monitor auf 21% eingestellt ist und der SAUERSTOFF-
Versorgungsdruck so weit reduziert wird, dass eine Druckdifferenz von
1,3 BAR (20 PSI) erzeugt wird, gibt das Gerät u. U. keinen Alarmton ab, da es
die Versorgung mit einer Konzentration von 21% gemäß Einstellung fortsetzt.
Wenn der Bedienknopf leicht von dieser Einstellung auf 21% weg bewegt wird,
ertönt der Druckdifferenzalarm. Wenn der MAXBlend2 Monitor auf die Abgabe
einer Konzentration von 100 % eingestellt ist und der LUFT-Versorgungsdruck
reduziert wird oder aussetzt, gibt der Monitor auf ähnliche Weise u. U. ebenfalls
keinen Alarmton ab, da er weiterhin eine Konzentration von 100% abgibt.

12.0 FLUSSEIGENSCHAFTEN

Der Druck am Auslass des MAXBlend2 Monitors fällt ab, wenn die Gesamtflussrate
ansteigt. Die Gesamtflussrate ist die Messung des Gesamtflusses von allen
allen Auslassanschlüssen. Die Tabellen unten zeigt den Druckabfall, der
sowohl bei Modellen mit niedrigem Fluss als auch mit hohem Fluss bei
3 Einlassdruckeinstellungen auftritt; 2,07 BAR (30 PSIG), 3,45 BAR
(50 PSIG) und 5,17 BAR (75 PSIG).
Das fixe Acrylflussmessgerät auf der linken Seite des MaxBlend2 Monitors wurde
druckkompensiert, um den Druckverlust über das Mischmodul bei jeder Flussrate
aufzunehmen, wobei ein Einlassdruck von 3,45 BAR (50 PSIG) verwendet wird.
25
20
15
10
5
0
0
25
20
15
10
5
0
0 5
24

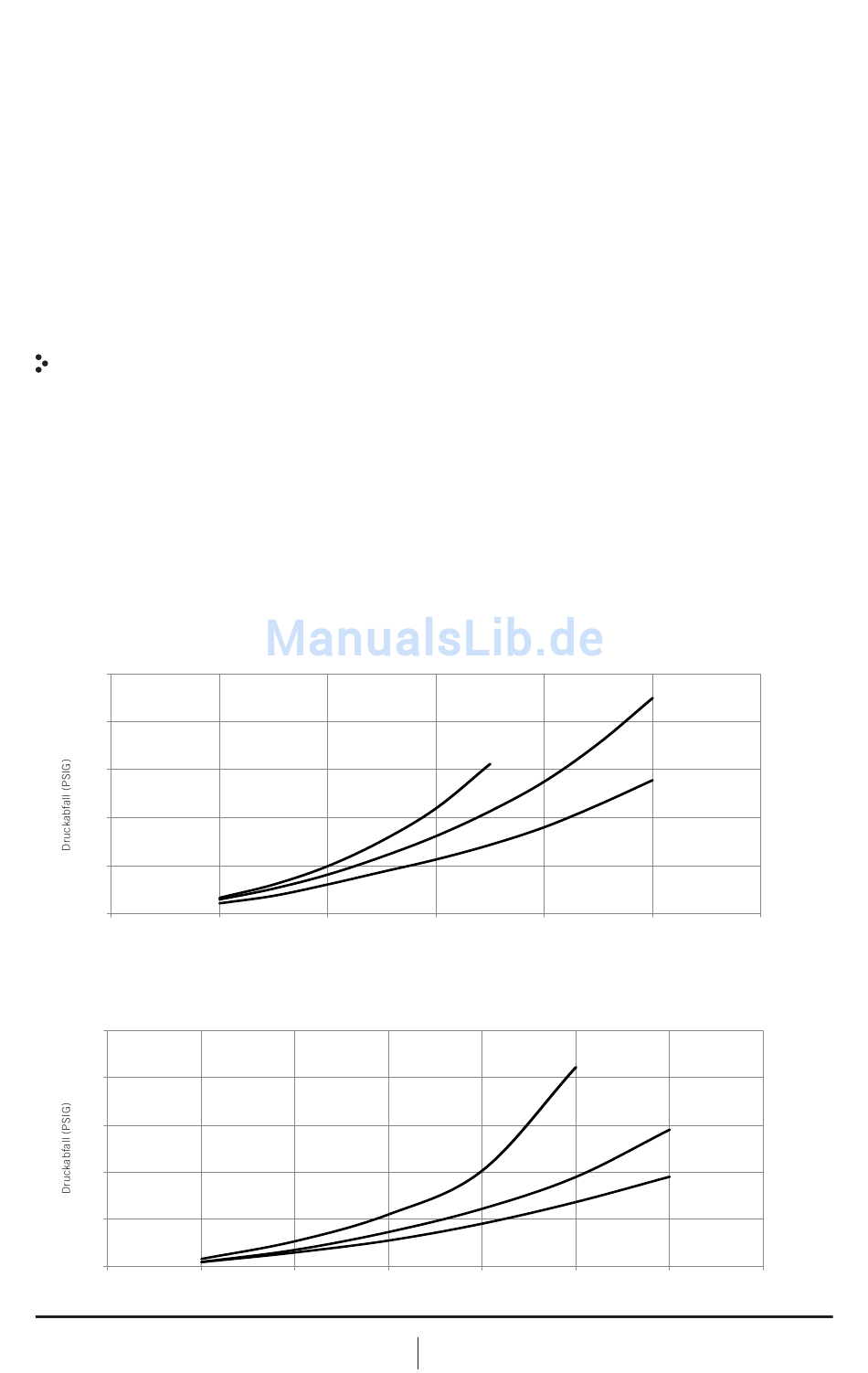

Flow Rate -vs- Pressure Drop
Flussrate -vs.- Druckabfall
(For High Flow Blender)
(Für Mischmodul mit hohem Fluss)
20 40
Flow Rate -vs- Pressure Drop
Flussrate -vs.- Druckabfall
(For Low Flow Blender)
(Für Mischmodul mit niedrigem Fluss)
10
+1866.4.Maxtec www.maxtec.com
2,07 BAR
30 psig
(30 PSIG)
60 80
Flow Rate (LPM)
Flussrate (l/min)
15 20
Flow Rate (LPM)
Flussrate (l/min)
50 psig
3,45 BAR
(50 PSIG)
5,17 BAR
75 psig
(75 PSIG)
100
30 psig
2,07 BAR
(30 PSIG)
3,45 BAR
50 psig
(50 PSIG)
75 psig
5,17 BAR
(75 PSIG)
25 30
120
