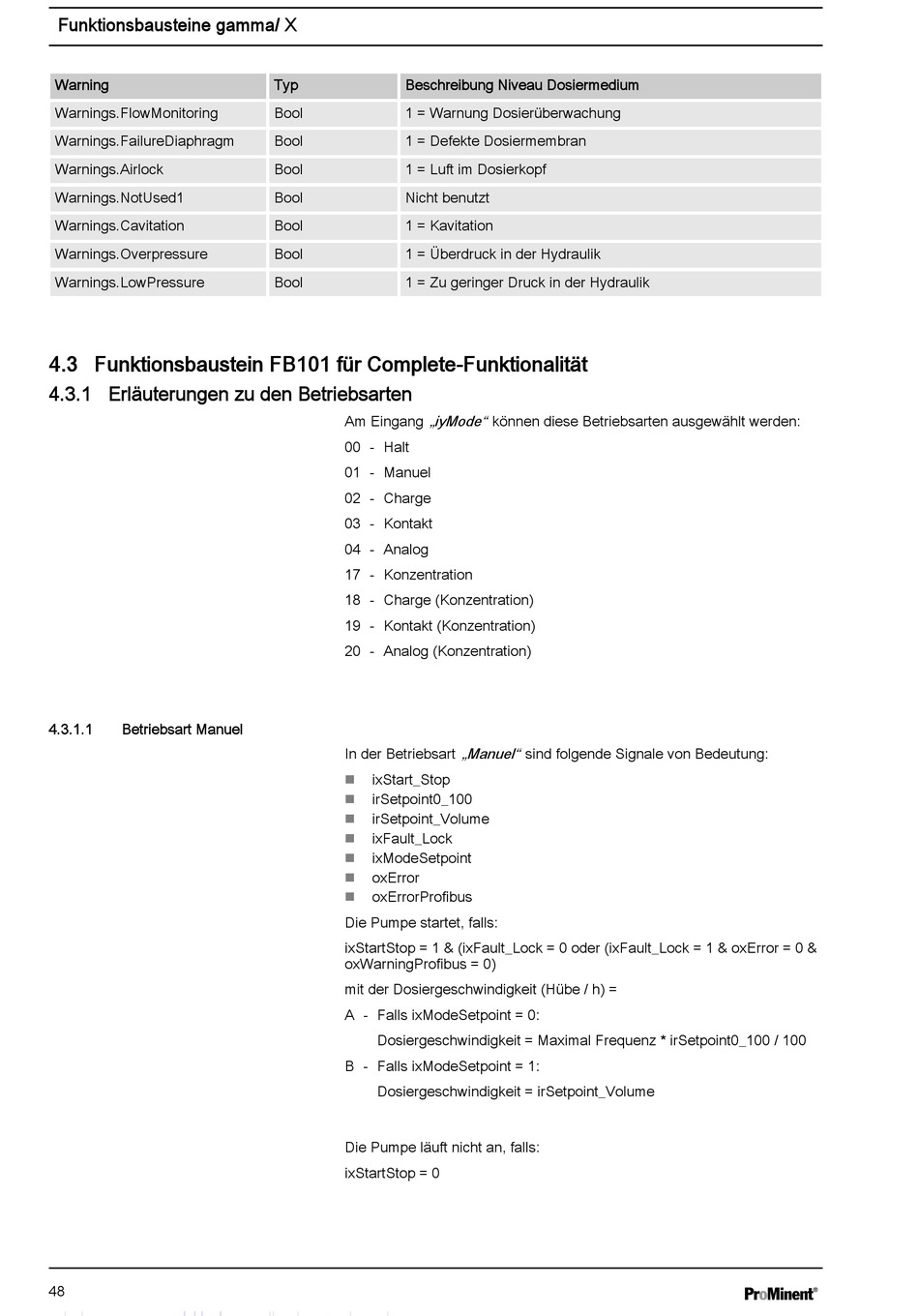

Funktionsbausteine gamma/ X
Warning
Warnings.FlowMonitoring
Warnings.FailureDiaphragm
Warnings.Airlock
Warnings.NotUsed1
Warnings.Cavitation
Warnings.Overpressure
Warnings.LowPressure
4.3 Funktionsbaustein FB101 für Complete-Funktionalität
4.3.1 Erläuterungen zu den Betriebsarten
4.3.1.1 Betriebsart Manuel
48
Typ Beschreibung Niveau Dosiermedium
Bool 1 = Warnung Dosierüberwachung
Bool 1 = Defekte Dosiermembran
Bool 1 = Luft im Dosierkopf
Bool Nicht benutzt
Bool 1 = Kavitation
Bool 1 = Überdruck in der Hydraulik
Bool 1 = Zu geringer Druck in der Hydraulik
„iyMode" können diese Betriebsarten ausgewählt werden:
Am Eingang
00 - Halt
01 - Manuel
02 - Charge
03 - Kontakt
04 - Analog
17 - Konzentration
18 - Charge (Konzentration)
19 - Kontakt (Konzentration)
20 - Analog (Konzentration)
In der Betriebsart
ixStart_Stop
n
irSetpoint0_100
n
irSetpoint_Volume
n
ixFault_Lock
n
ixModeSetpoint
n
oxError
n
oxErrorProfibus
n
Die Pumpe startet, falls:
ixStartStop = 1 & (ixFault_Lock = 0 oder (ixFault_Lock = 1 & oxError = 0 &
oxWarningProfibus = 0)
mit der Dosiergeschwindigkeit (Hübe / h) =
A - Falls ixModeSetpoint = 0:
Dosiergeschwindigkeit = Maximal Frequenz * irSetpoint0_100 / 100
B - Falls ixModeSetpoint = 1:
Dosiergeschwindigkeit = irSetpoint_Volume
Die Pumpe läuft nicht an, falls:
ixStartStop = 0
„Manuel" sind folgende Signale von Bedeutung:
