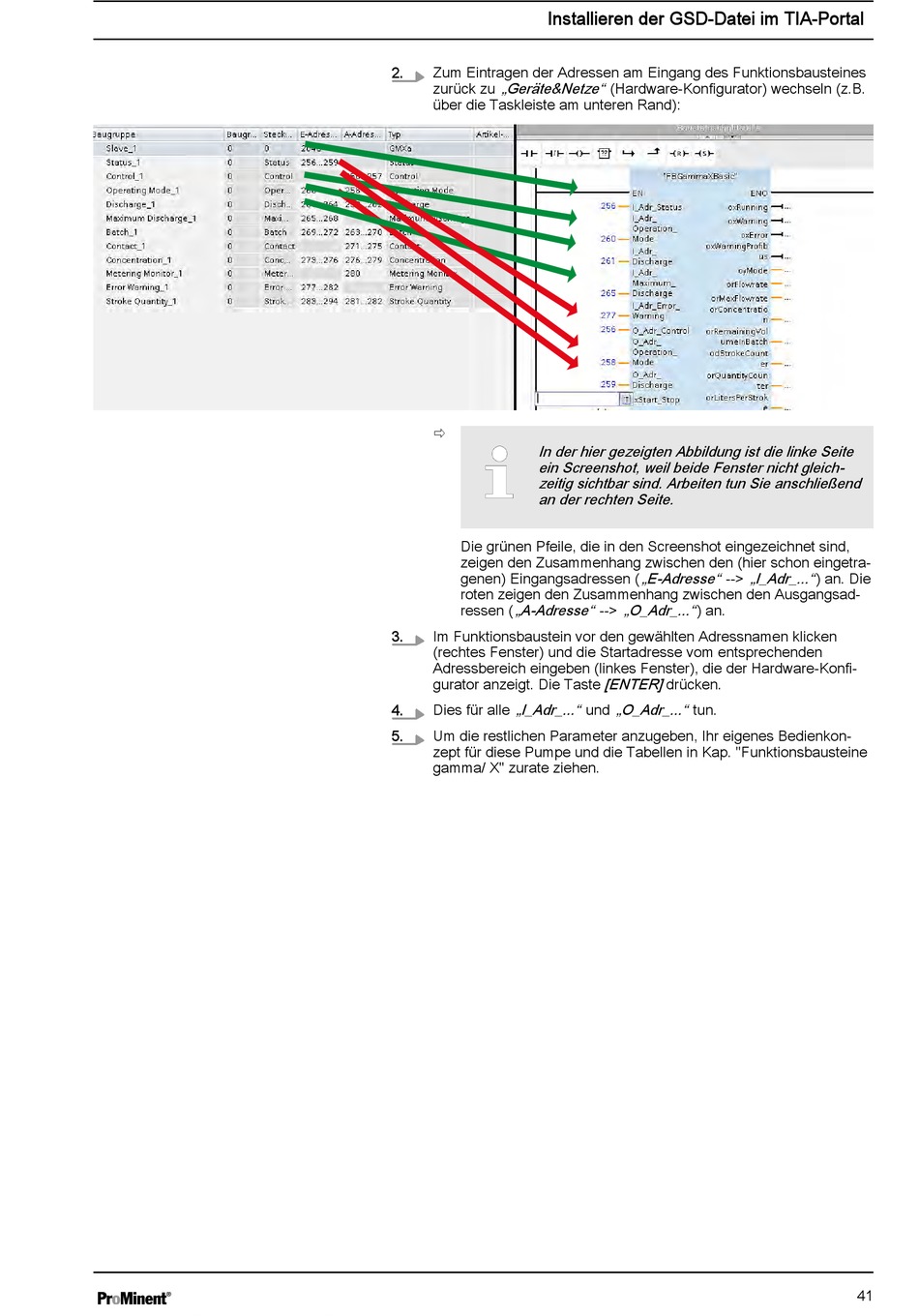

Installieren der GSD-Datei im TIA-Portal
2. Zum Eintragen der Adressen am Eingang des Funktionsbausteines
zurück zu „Geräte&Netze" (Hardware-Konfigurator) wechseln (z.B.
über die Taskleiste am unteren Rand):
ð
In der hier gezeigten Abbildung ist die linke Seite
ein Screenshot, weil beide Fenster nicht gleich‐
zeitig sichtbar sind. Arbeiten tun Sie anschließend
an der rechten Seite.
Die grünen Pfeile, die in den Screenshot eingezeichnet sind,
zeigen den Zusammenhang zwischen den (hier schon eingetra‐
genen) Eingangsadressen (
roten zeigen den Zusammenhang zwischen den Ausgangsad‐
„A-Adresse" --> „O_Adr_..." ) an.
ressen (
3. Im Funktionsbaustein vor den gewählten Adressnamen klicken
(rechtes Fenster) und die Startadresse vom entsprechenden
Adressbereich eingeben (linkes Fenster), die der Hardware-Konfi‐
gurator anzeigt. Die Taste
„I_Adr_..." und „O_Adr_..." tun.
4. Dies für alle
5. Um die restlichen Parameter anzugeben, Ihr eigenes Bedienkon‐
zept für diese Pumpe und die Tabellen in Kap. "Funktionsbausteine
gamma/ X" zurate ziehen.
„E-Adresse" --> „I_Adr_..." ) an. Die
[ENTER] drücken.
