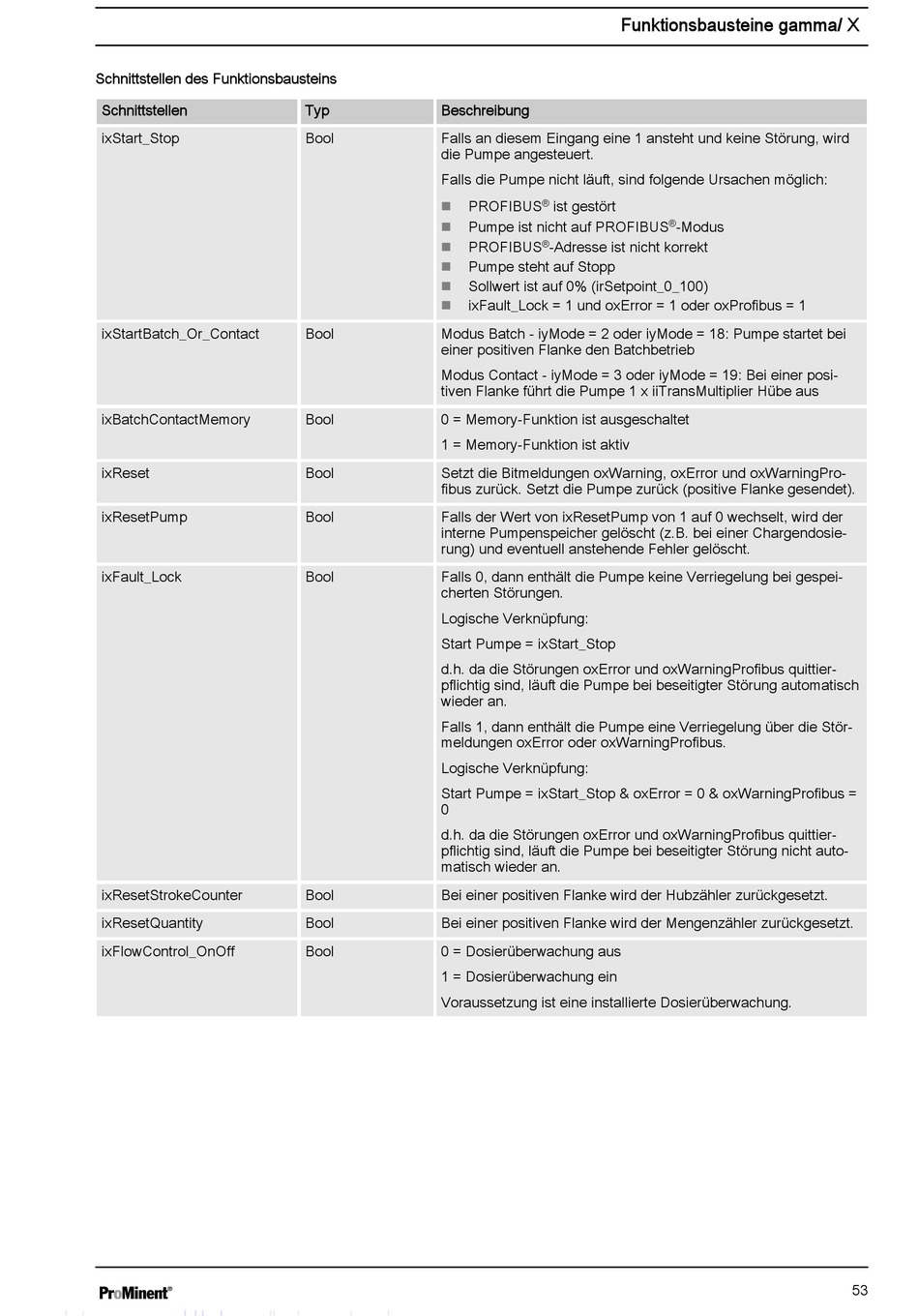

Schnittstellen des Funktionsbausteins
Schnittstellen
ixStart_Stop
ixStartBatch_Or_Contact
ixBatchContactMemory
ixReset
ixResetPump
ixFault_Lock
ixResetStrokeCounter
ixResetQuantity
ixFlowControl_OnOff
Typ Beschreibung
Bool Falls an diesem Eingang eine 1 ansteht und keine Störung, wird
die Pumpe angesteuert.
Falls die Pumpe nicht läuft, sind folgende Ursachen möglich:
PROFIBUS
n
Pumpe ist nicht auf PROFIBUS
n
PROFIBUS
n
Pumpe steht auf Stopp
n
Sollwert ist auf 0% (irSetpoint_0_100)
n
ixFault_Lock = 1 und oxError = 1 oder oxProfibus = 1
n
Bool Modus Batch - iyMode = 2 oder iyMode = 18: Pumpe startet bei
einer positiven Flanke den Batchbetrieb
Modus Contact - iyMode = 3 oder iyMode = 19: Bei einer posi‐
tiven Flanke führt die Pumpe 1 x iiTransMultiplier Hübe aus
Bool 0 = Memory-Funktion ist ausgeschaltet
1 = Memory-Funktion ist aktiv
Bool Setzt die Bitmeldungen oxWarning, oxError und oxWarningPro‐
fibus zurück. Setzt die Pumpe zurück (positive Flanke gesendet).
Bool Falls der Wert von ixResetPump von 1 auf 0 wechselt, wird der
interne Pumpenspeicher gelöscht (z.B. bei einer Chargendosie‐
rung) und eventuell anstehende Fehler gelöscht.
Bool Falls 0, dann enthält die Pumpe keine Verriegelung bei gespei‐
cherten Störungen.
Logische Verknüpfung:
Start Pumpe = ixStart_Stop
d.h. da die Störungen oxError und oxWarningProfibus quittier‐
pflichtig sind, läuft die Pumpe bei beseitigter Störung automatisch
wieder an.
Falls 1, dann enthält die Pumpe eine Verriegelung über die Stör‐
meldungen oxError oder oxWarningProfibus.
Logische Verknüpfung:
Start Pumpe = ixStart_Stop & oxError = 0 & oxWarningProfibus =
0
d.h. da die Störungen oxError und oxWarningProfibus quittier‐
pflichtig sind, läuft die Pumpe bei beseitigter Störung nicht auto‐
matisch wieder an.
Bool Bei einer positiven Flanke wird der Hubzähler zurückgesetzt.
Bool Bei einer positiven Flanke wird der Mengenzähler zurückgesetzt.
Bool 0 = Dosierüberwachung aus
1 = Dosierüberwachung ein
Voraussetzung ist eine installierte Dosierüberwachung.
Funktionsbausteine gamma/ X
ist gestört
®
-Modus
®
-Adresse ist nicht korrekt
®
