Montieren und hydraulisch installieren
Seite 8
Die Schlauchleitung auf die Rückführungs-Schlauchtülle aufstecken bzw. am Entlüftungsventil
des selbstentlüftenden Dosierkopfes befestigen (PVC-Schlauch, weich, 6x4 wird empfohlen)
das freie Ende der Leitung in den Vorratsbehälter zurückführen
die Rückführungs-Leitung so ablängen, dass sie nicht in das Dosiermedium eintaucht.
Abb. 3
2.3 Installationshinweise für Leitungssysteme
VORSICHT
• Zum Überprüfen der Druckverhältnisse im Leitungssystem in der Nähe des Saugan-
schlusses und in der Nähe des Druckanschlusses Anschlussmöglichkeiten für Mano-
meter installieren.
• Rohrleitungen so an die Pumpe anschließen, dass keinerlei Kräfte auf die Pumpe
wirken, wie z. B. Versatz, Gewicht oder Dehnung der Leitung!
Stahlrohrleitungen nur über ein flexibles Leitungsstück an Kunststofffördereinheiten
anschließen.

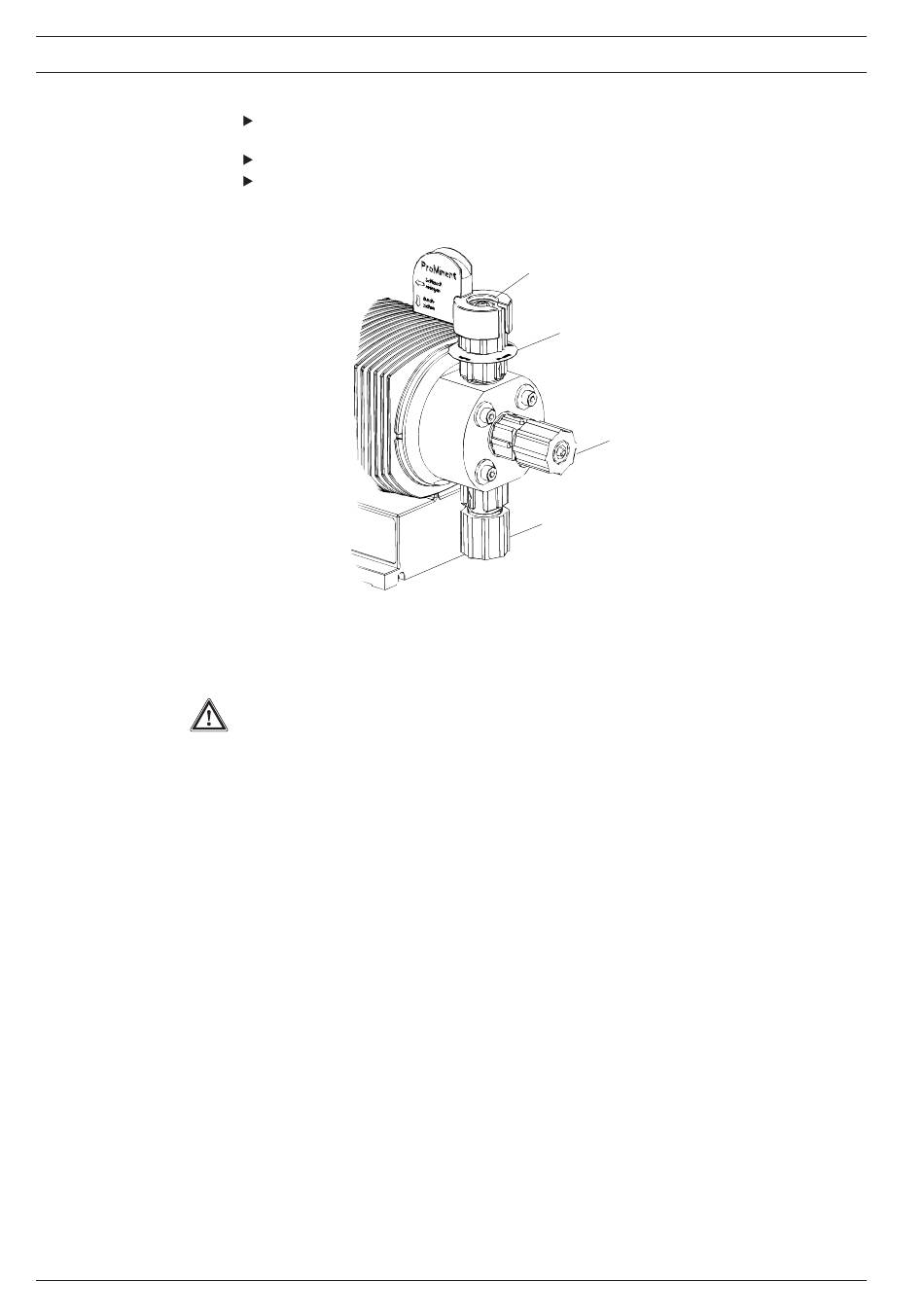

Entlüftungsventil für die Rückführungs-Leitung
in den Vorratsbehälter, 6/4 mm
rote Manschette
Druckventil für Druckleitung
zur Impfstelle, 6/4 - 12/9 mm
Saugventil für Saugleitung
in Vorratsbehälter, 6/4 - 12/9 mm
