Das Gerät und den Funktionsbaustein in das eigene Projekt integrieren

11.

Jetzt müssen noch die konkreten Adressen am Eingang des Funkti‐

onsbausteines eingetragen werden - siehe 2. rotes Kästchen. Dazu

zurück zum Hardware-Konfigurator wechseln (z.B. über die Tas‐

kleiste am unteren Rand):

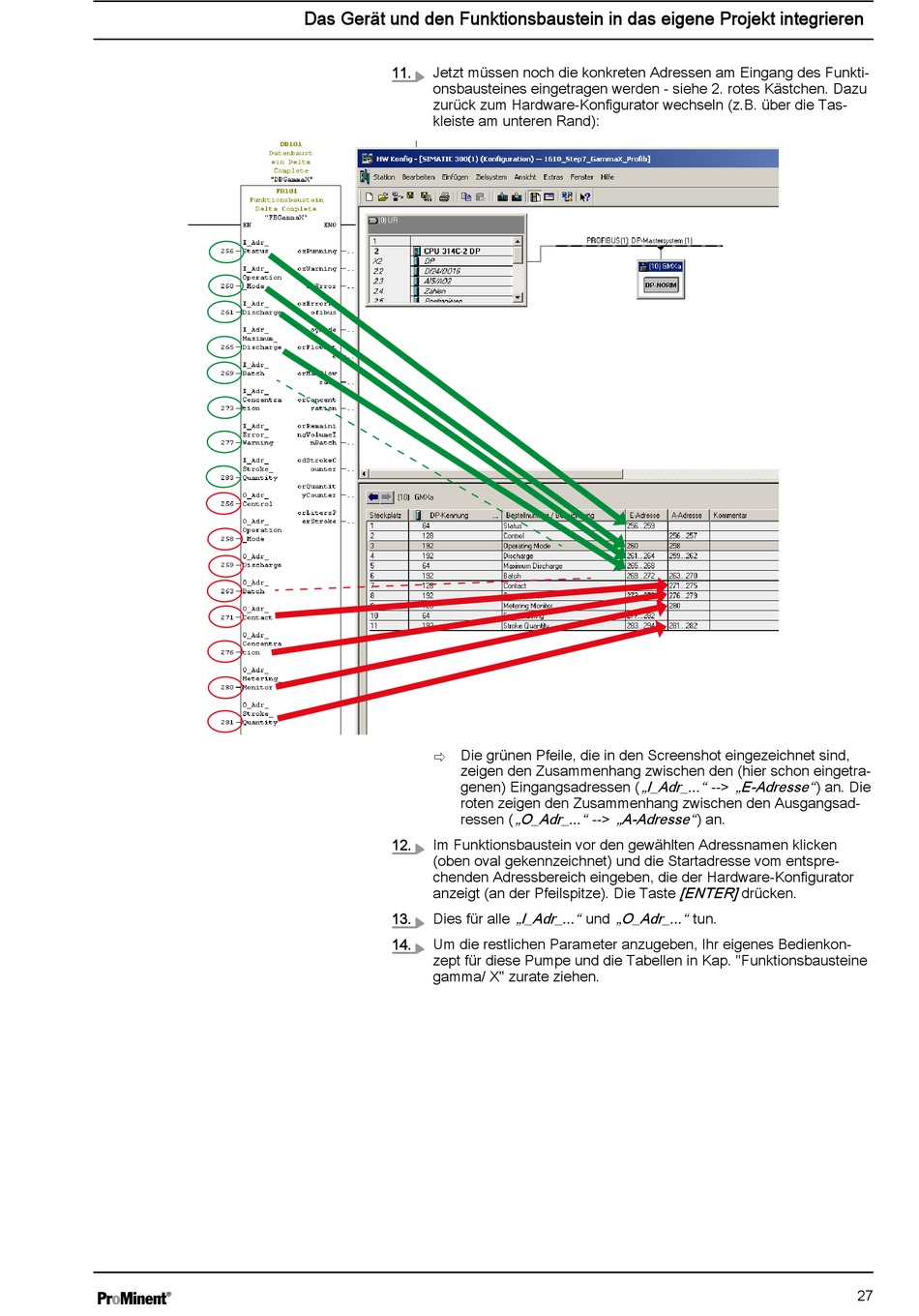

ð Die grünen Pfeile, die in den Screenshot eingezeichnet sind,

zeigen den Zusammenhang zwischen den (hier schon eingetra‐

genen) Eingangsadressen (

roten zeigen den Zusammenhang zwischen den Ausgangsad‐

ressen (

12.

Im Funktionsbaustein vor den gewählten Adressnamen klicken

(oben oval gekennzeichnet) und die Startadresse vom entspre‐

chenden Adressbereich eingeben, die der Hardware-Konfigurator

anzeigt (an der Pfeilspitze). Die Taste

13.

Dies für alle

14.

Um die restlichen Parameter anzugeben, Ihr eigenes Bedienkon‐

zept für diese Pumpe und die Tabellen in Kap. "Funktionsbausteine

gamma/ X" zurate ziehen.

„I_Adr_..." --> „E-Adresse" ) an. Die

„O_Adr_..." --> „A-Adresse" ) an.

[ENTER] drücken.

„I_Adr_..." und „O_Adr_..." tun.
