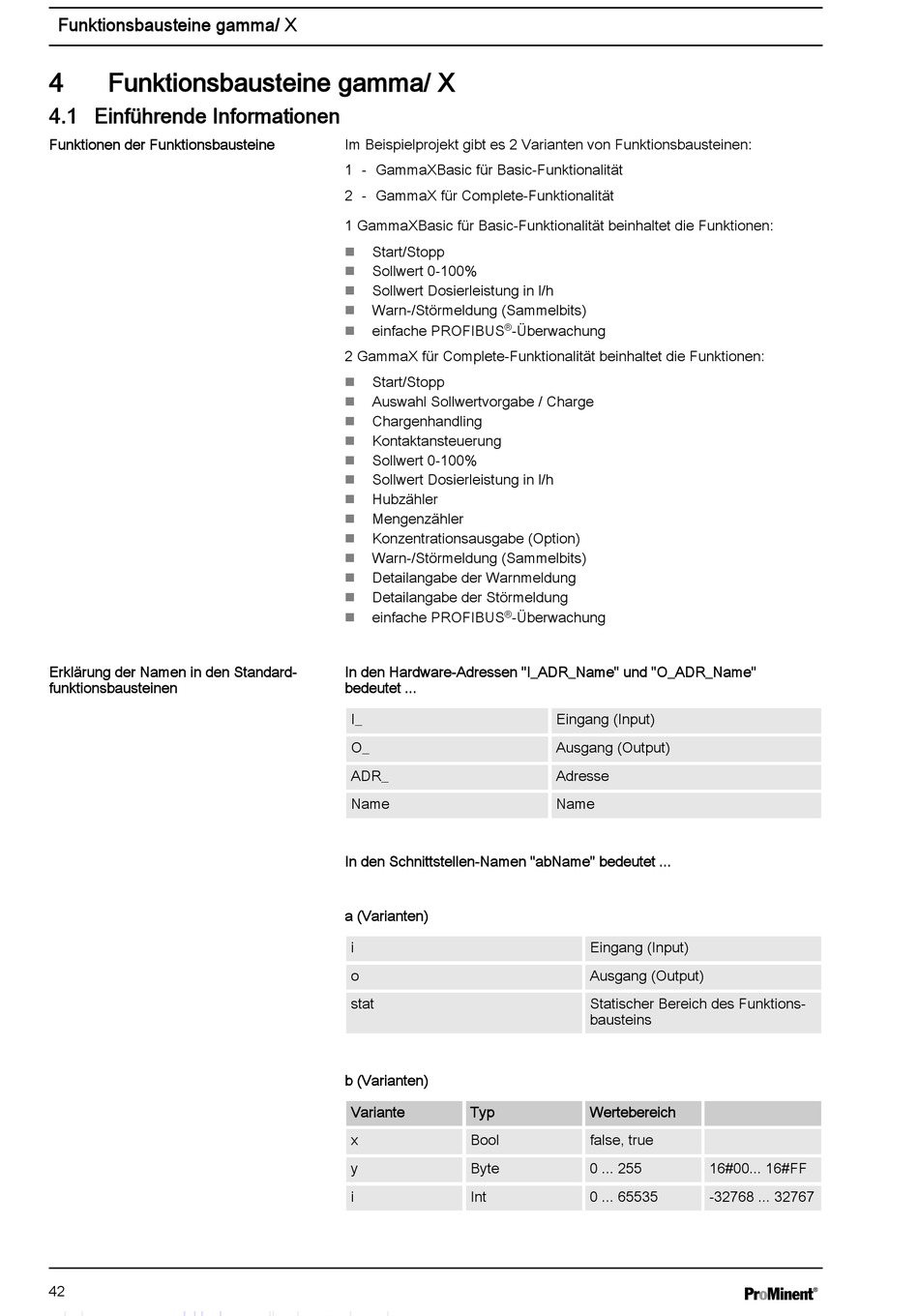

Funktionsbausteine gamma/ X

4 Funktionsbausteine gamma/ X
4.1 Einführende Informationen
Funktionen der Funktionsbausteine
Erklärung der Namen in den Standard‐
funktionsbausteinen
42
Im Beispielprojekt gibt es 2 Varianten von Funktionsbausteinen:
1 - GammaXBasic für Basic-Funktionalität
2 - GammaX für Complete-Funktionalität
1 GammaXBasic für Basic-Funktionalität beinhaltet die Funktionen:
Start/Stopp
n
Sollwert 0-100%
n
Sollwert Dosierleistung in l/h
n
Warn-/Störmeldung (Sammelbits)
n
einfache PROFIBUS ® -Überwachung
n
2 GammaX für Complete-Funktionalität beinhaltet die Funktionen:
Start/Stopp
n
Auswahl Sollwertvorgabe / Charge
n
Chargenhandling
n
Kontaktansteuerung
n
Sollwert 0-100%
n
Sollwert Dosierleistung in l/h
n
Hubzähler
n
Mengenzähler
n
Konzentrationsausgabe (Option)
n
Warn-/Störmeldung (Sammelbits)
n
Detailangabe der Warnmeldung
n
Detailangabe der Störmeldung
n
einfache PROFIBUS ® -Überwachung
n
In den Hardware-Adressen "I_ADR_Name" und "O_ADR_Name"
bedeutet ...
I_
O_
ADR_
Name
In den Schnittstellen-Namen "abName" bedeutet ...
a (Varianten)
i
o
stat
b (Varianten)
Variante Typ
x Bool
y Byte
i Int
Eingang (Input)
Ausgang (Output)
Adresse
Name
Eingang (Input)
Ausgang (Output)
Statischer Bereich des Funktions‐
bausteins
Wertebereich
false, true
0 ... 255 16#00... 16#FF
0 ... 65535 -32768 ... 32767
