8. Aufbau des Modells

Bevor Sie mit dem Bau beginnen, lesen Sie bitte zuerst jeden einzelnen Abschnitt in Ruhe durch. Zum besseren Verständnis ist immer ein Bild
beigefügt, das den beschriebenen Bauabschnitt darstellt.
Bitte beachten Sie, dass sich die Nummern im Text immer auf die Bauteile im rechts nebenstehenden Bild beziehen.
Führen Sie die auszuführenden Arbeiten in den jeweiligen Abschnitten erst dann aus, wenn Sie die Durchführung richtig verstanden haben und
genau wissen, worauf bei den Arbeiten zu achten ist.
a) Montage des Höhenleitwerkes am Rumpf
Kleben Sie drei Ruderscharniere (siehe Pfeile in Bild 1, Pos. 1) mit
dünnflüssigem Sekundenkleber in die Höhenflosse ein.
Danach positionieren Sie das Höhenruder mittig an der Höhenflosse.
Passt alles perfekt, kleben Sie das Höhenruder mit dünnflüssigem
Sekundenkleber an die Höhenflosse. Achten Sie hierbei auf einen ge-
ringen, gleichmäßigen Spalt und auf eine gute Beweglichkeit (Bild 1,
Pos. 1).
Schieben Sie dann das Höhenleitwerk (Bild 1, Pos. 2) seitlich in die
Öffnung des Rumpfes (Bild 1, Pos. 3) und positionieren es mittig am
Rumpf.
Stecken Sie die Tragflächenstangen in die Führungsröhrchen im Rumpf
und stecken die beiden Tragflächen auf den Rumpf. Informationen hierzu
finden Sie in dem Kapitel 8. n).
Messen Sie die exakte Position des Höhenleitwerkes zum Seitenleit-
werk und zur Tragfläche aus (siehe Bild 3).
Wichtig:
Die Genauigkeit dieser Arbeiten hat erheblichen Einfluss
auf die Flugeigenschaften.
Wenn alles perfekt ausgemessen ist, markieren Sie mit einem Stift
außen am Rumpf oben und unten die genaue Position des Höhen-
leitwerkes. Danach ziehen Sie es wieder aus dem Rumpf und entfer-
nen innerhalb der Markierungen mit einem Cuttermesser vorsichtig die
Bügelfolie.
Anschließend können Sie das Höhenleitwerk mit 5-Minuten-Epoxyd-
harz-Kleber dauerhaft am Rumpf befestigen. Justieren Sie das Höhen-
leitwerk wieder wie in den Bildern gezeigt am Rumpf aus.

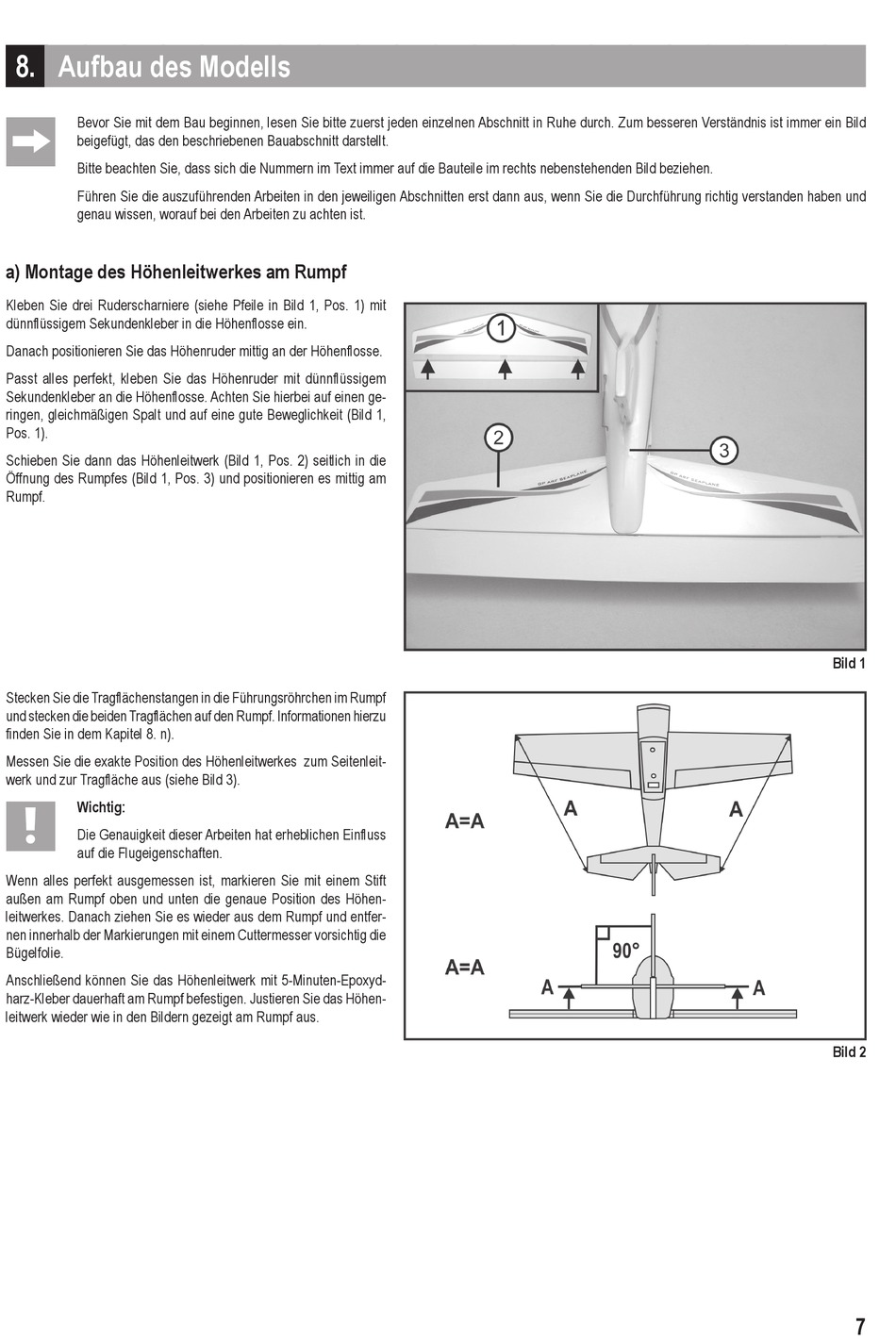

Bild 1
Bild 2
