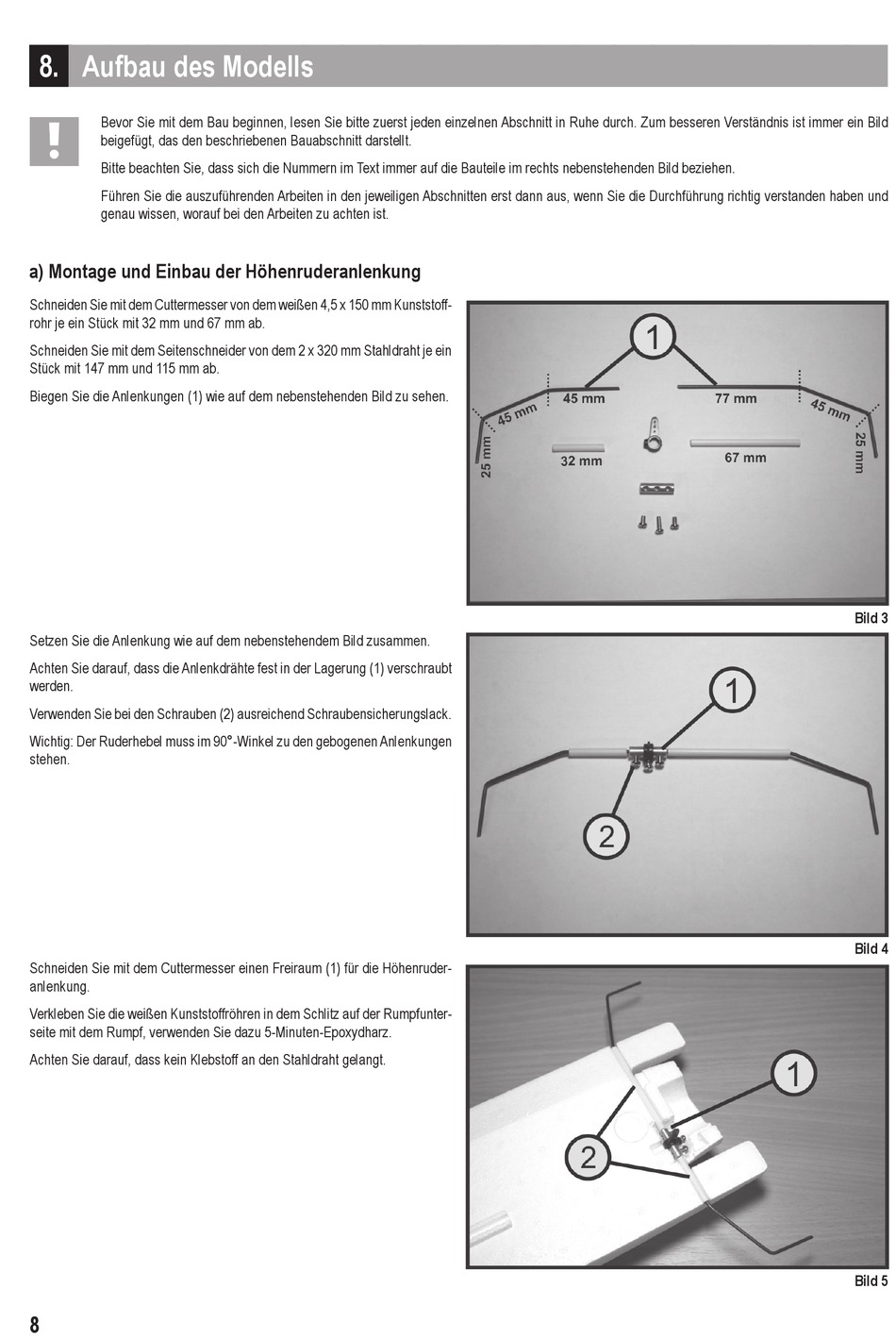

8. Aufbau des Modells

Bevor Sie mit dem Bau beginnen, lesen Sie bitte zuerst jeden einzelnen Abschnitt in Ruhe durch. Zum besseren Verständnis ist immer ein Bild
beigefügt, das den beschriebenen Bauabschnitt darstellt.
Bitte beachten Sie, dass sich die Nummern im Text immer auf die Bauteile im rechts nebenstehenden Bild beziehen.
Führen Sie die auszuführenden Arbeiten in den jeweiligen Abschnitten erst dann aus, wenn Sie die Durchführung richtig verstanden haben und
genau wissen, worauf bei den Arbeiten zu achten ist.
a) Montage und Einbau der Höhenruderanlenkung
Schneiden Sie mit dem Cuttermesser von dem weißen 4,5 x 150 mm Kunststoff-
rohr je ein Stück mit 32 mm und 67 mm ab.
Schneiden Sie mit dem Seitenschneider von dem 2 x 320 mm Stahldraht je ein
Stück mit 147 mm und 115 mm ab.
Biegen Sie die Anlenkungen (1) wie auf dem nebenstehenden Bild zu sehen.
Setzen Sie die Anlenkung wie auf dem nebenstehendem Bild zusammen.
Achten Sie darauf, dass die Anlenkdrähte fest in der Lagerung (1) verschraubt
werden.
Verwenden Sie bei den Schrauben (2) ausreichend Schraubensicherungslack.
Wichtig: Der Ruderhebel muss im 90°-Winkel zu den gebogenen Anlenkungen
stehen.
Schneiden Sie mit dem Cuttermesser einen Freiraum (1) für die Höhenruder-
anlenkung.
Verkleben Sie die weißen Kunststoffröhren in dem Schlitz auf der Rumpfunter-
seite mit dem Rumpf, verwenden Sie dazu 5-Minuten-Epoxydharz.
Achten Sie darauf, dass kein Klebstoff an den Stahldraht gelangt.
8
Bild 3
Bild 4
Bild 5
