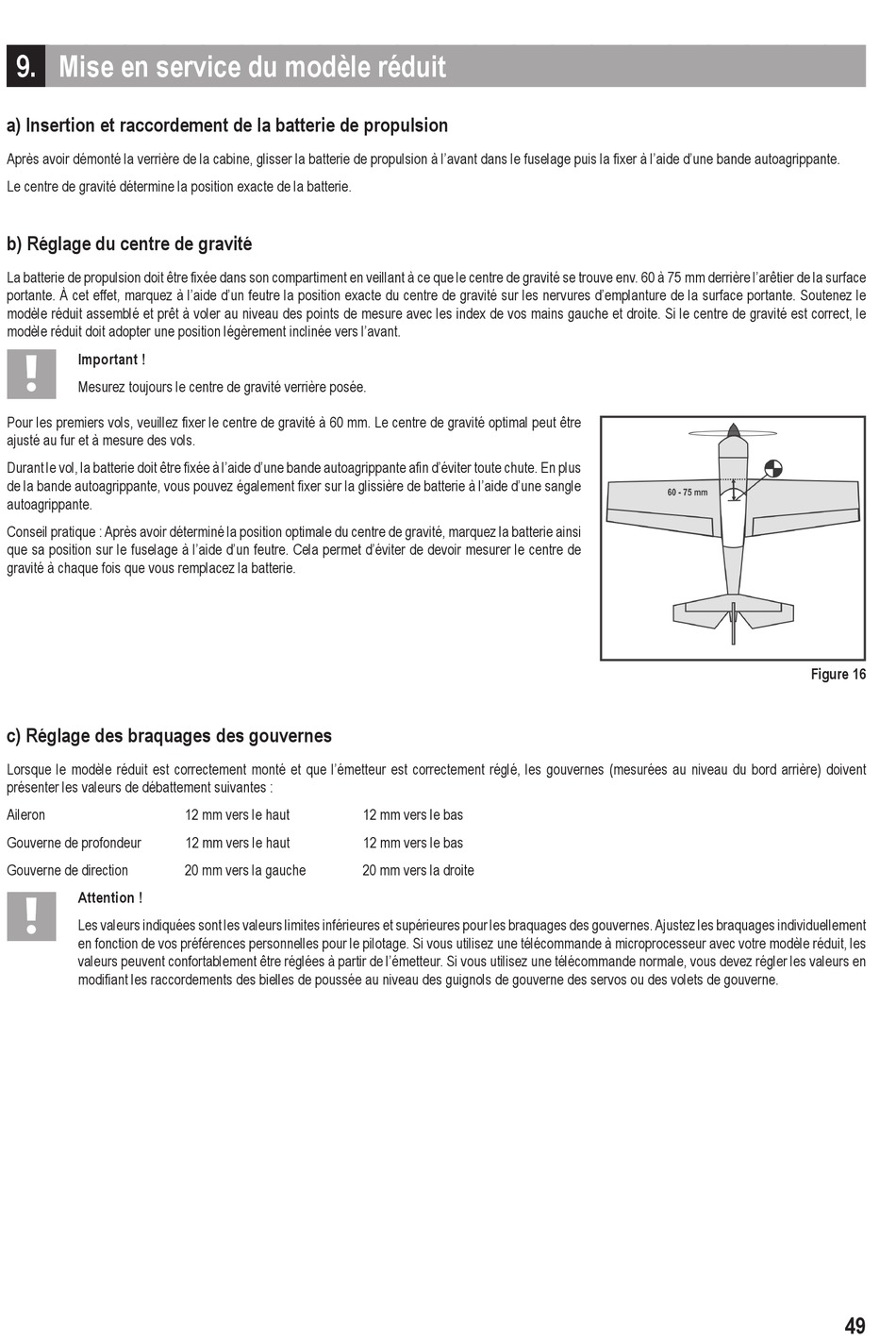

9. Mise en service du modèle réduit
a) Insertion et raccordement de la batterie de propulsion
Après avoir démonté la verrière de la cabine, glisser la batterie de propulsion à l'avant dans le fuselage puis la fixer à l'aide d'une bande autoagrippante.
Le centre de gravité détermine la position exacte de la batterie.
b) Réglage du centre de gravité
La batterie de propulsion doit être fixée dans son compartiment en veillant à ce que le centre de gravité se trouve env. 60 à 75 mm derrière l'arêtier de la surface
portante. À cet effet, marquez à l'aide d'un feutre la position exacte du centre de gravité sur les nervures d'emplanture de la surface portante. Soutenez le
modèle réduit assemblé et prêt à voler au niveau des points de mesure avec les index de vos mains gauche et droite. Si le centre de gravité est correct, le
modèle réduit doit adopter une position légèrement inclinée vers l'avant.
Important !
Mesurez toujours le centre de gravité verrière posée.
Pour les premiers vols, veuillez fixer le centre de gravité à 60 mm. Le centre de gravité optimal peut être
ajusté au fur et à mesure des vols.
Durant le vol, la batterie doit être fixée à l'aide d'une bande autoagrippante afin d'éviter toute chute. En plus
de la bande autoagrippante, vous pouvez également fixer sur la glissière de batterie à l'aide d'une sangle
autoagrippante.
Conseil pratique : Après avoir déterminé la position optimale du centre de gravité, marquez la batterie ainsi
que sa position sur le fuselage à l'aide d'un feutre. Cela permet d'éviter de devoir mesurer le centre de
gravité à chaque fois que vous remplacez la batterie.
c) Réglage des braquages des gouvernes
Lorsque le modèle réduit est correctement monté et que l'émetteur est correctement réglé, les gouvernes (mesurées au niveau du bord arrière) doivent
présenter les valeurs de débattement suivantes :
Aileron
Gouverne de profondeur
Gouverne de direction
Attention !
Les valeurs indiquées sont les valeurs limites inférieures et supérieures pour les braquages des gouvernes. Ajustez les braquages individuellement
en fonction de vos préférences personnelles pour le pilotage. Si vous utilisez une télécommande à microprocesseur avec votre modèle réduit, les
valeurs peuvent confortablement être réglées à partir de l'émetteur. Si vous utilisez une télécommande normale, vous devez régler les valeurs en
modifiant les raccordements des bielles de poussée au niveau des guignols de gouverne des servos ou des volets de gouverne.
12 mm vers le haut
12 mm vers le haut
20 mm vers la gauche
12 mm vers le bas
12 mm vers le bas
20 mm vers la droite
Figure 16
49
