¼ Hinweis:
Die Montagefläche sollte sauber, frei von Schmutz, Farb-
oder anderen Rückständen sein.

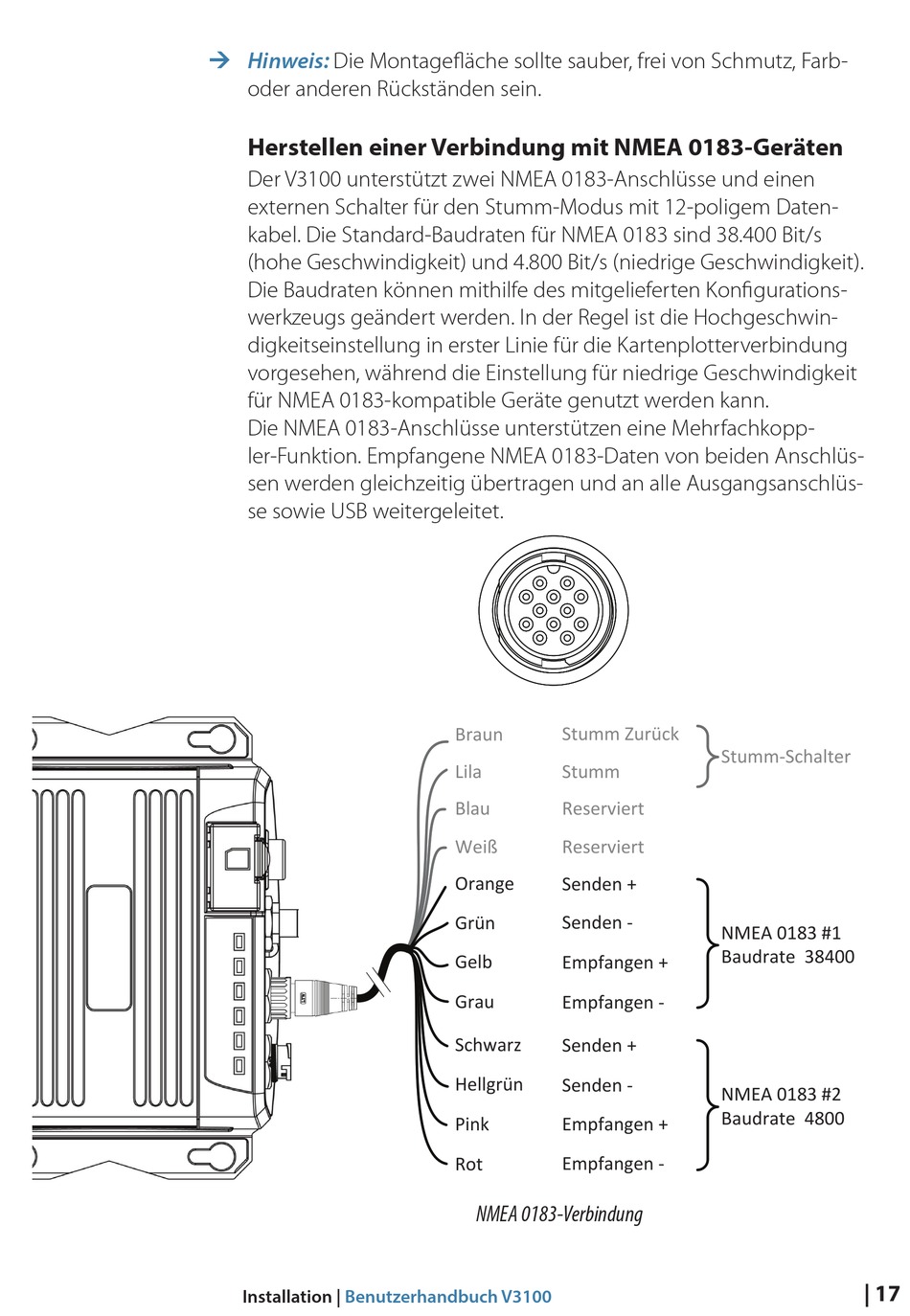

Herstellen einer Verbindung mit NMEA 0183-Geräten
Der V3100 unterstützt zwei NMEA 0183-Anschlüsse und einen
externen Schalter für den Stumm-Modus mit 12-poligem Daten-
kabel. Die Standard-Baudraten für NMEA 0183 sind 38.400 Bit/s
(hohe Geschwindigkeit) und 4.800 Bit/s (niedrige Geschwindigkeit).
Die Baudraten können mithilfe des mitgelieferten Konfigurations-
werkzeugs geändert werden. In der Regel ist die Hochgeschwin-
digkeitseinstellung in erster Linie für die Kartenplotterverbindung
vorgesehen, während die Einstellung für niedrige Geschwindigkeit
für NMEA 0183-kompatible Geräte genutzt werden kann.
Die NMEA 0183-Anschlüsse unterstützen eine Mehrfachkopp-
ler-Funktion. Empfangene NMEA 0183-Daten von beiden Anschlüs-
sen werden gleichzeitig übertragen und an alle Ausgangsanschlüs-
se sowie USB weitergeleitet.
Installation | Benutzerhandbuch V3100
12pin
Braun Stumm Zurück
Lila
Stumm
Blau Reserviert
Weiß Reserviert
Orange Senden +
Grün Senden -
Gelb
Empfangen +
Grau
Empfangen -
Schwarz
Senden +
Hellgrün
Senden -
Pink Empfangen +
Empfangen -
Rot
NMEA 0183-Verbindung
8pin
Stumm-Schalter
NMEA 0183 #1
Baudrate 38400
NMEA 0183 #2
Baudrate 4800
