Installation der UKW-Antenne

Die Qualität und Positionierung der Antenne sind für die AIS-Leis-
tung ausschlaggebend. Es wird empfohlen, eine UKW-Antenne mit
omnidirektionaler vertikaler Polarisierung speziell für See- und
Binnenfunk zu verwenden. Da der Bereich von UKW-Signalen
weitgehend von direkter Sichtverbindung abhängt, sollte die
UKW-Antenne so hoch wie möglich positioniert werden und sich
mindestens 5 Meter von allen Konstruktionen aus leitfähigem
Material entfernt befinden.

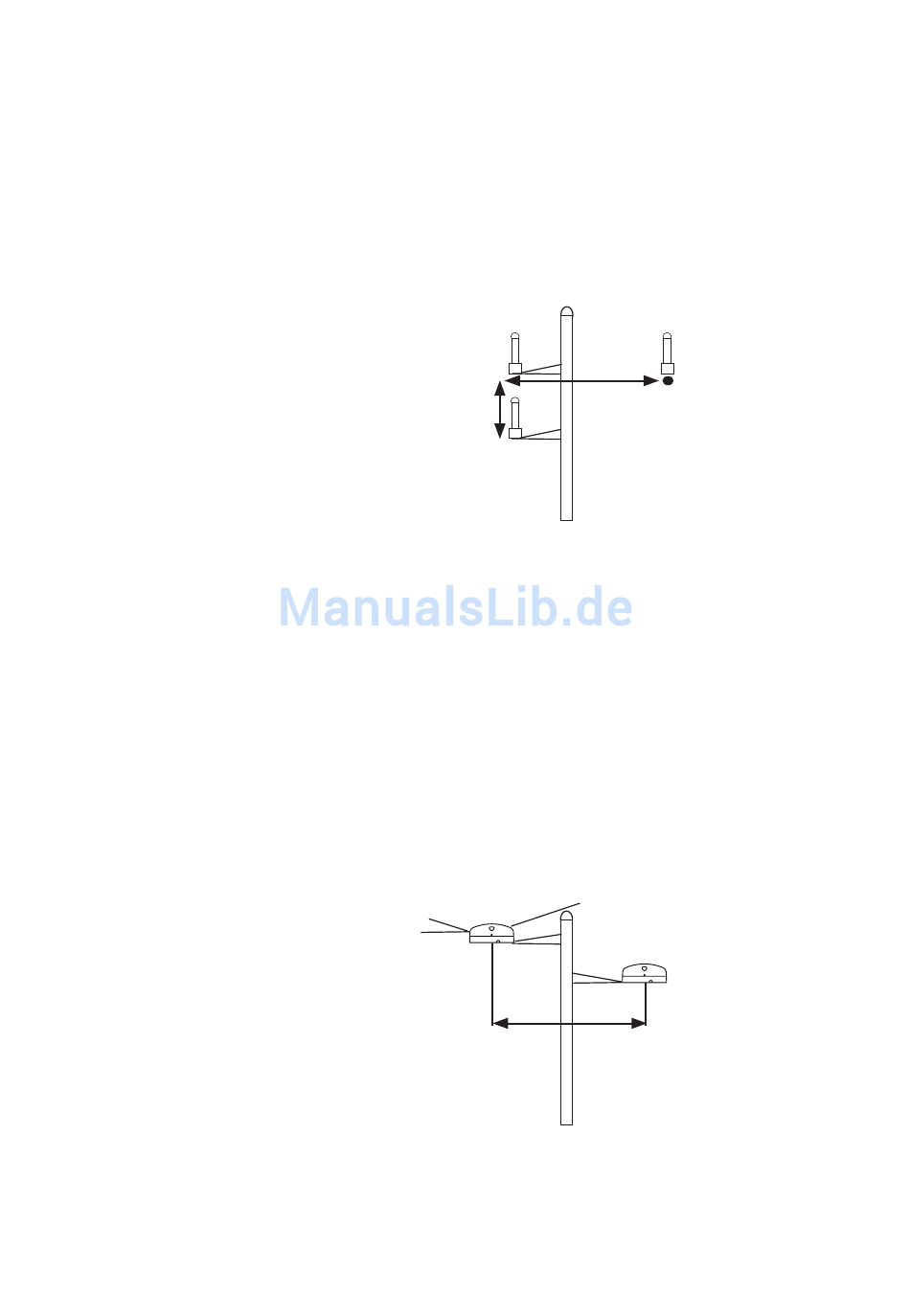

UKW-Antenne
Andere UKW-Antenne
Der empfohlene vertikale
Abstand zwischen Antennen
beträgt 2 m.
Beim Anschluss am AIS-Transponder handelt es sich um den Typ
SO239. Für den Anschluss an die von Ihnen gewählte UKW-Antenne
ist ein PL259-Stecker erforderlich. Verfügt Ihre UKW-Antenne nicht
über einen solchen Stecker, wenden Sie sich bezüglich der verfügba-
ren Adapter an Ihren Händler.

Installation der GPS-Antenne

Installieren Sie die GPS-Antenne mit ungehinderter Sicht zum
Himmel, sodass der freie Zugriff mit 360 Grad auf den Horizont
möglich ist.
5˚
Stellen Sie einen freien
Horizont von 360° mit
einer vertikalen Beob-
achtung von 5° sicher.
Es wird empfohlen, die GPS-Antenne außerhalb des Sendestrahls
von Hochleistungssendern wie Inmarsat-Geräten und Radar zu
halten.
Installation | Benutzerhandbuch V3100
10 m
2 m
Der empfohlene horizontale
Abstand zwischen Antennen
beträgt 10 m.
UKW-Antennenstandorte
3 m
Der empfohlene horizontale
Abstand zwischen GPS-Antennen
und anderen Antennen beträgt
3 m.
GPS-Antennenstandorte
Andere Funk-
antenne
| 15
