6. Genutzte Display-Elemente

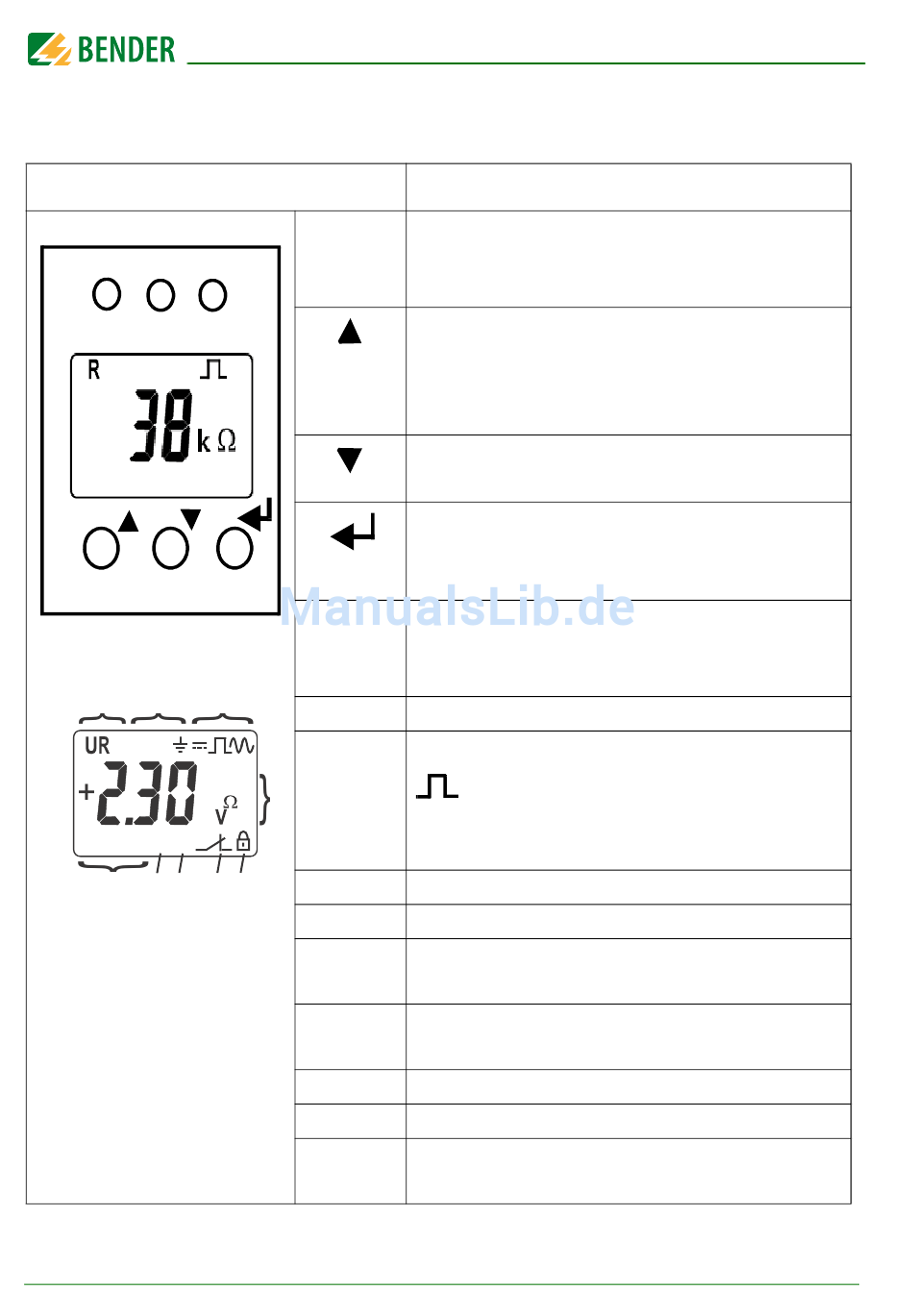

Gerätefront/Display
ON AL1 AL2
T R
MENU
1 2
C L1L2
>
{
10
<
test onoff MAdr
9 8 7
6
ON
AL1
AL2
T
R
MENU
1
3
2
3
µ F Hz
4
kM %
s
6 5
4
5
6
7
8
9
10
Funktion
grün - On
gelb - Alarm
gelb - Alarm
Aufwärts-Taste
Test-Taste ( > 1,5 s betätigen)
Bei gedrückter Test-Taste werden die Dis-
play Elemente angezeigt.
Abwärts-Taste
Reset-Taste ( > 1,5 s betätigen)
ENTER
MENU-Taste ( > 1,5 s betätigen)
U : Netzspannung
R : Isolationswiderstand
C : Ableitkapazität
Überwachter Leiter
: Spannungsart DC
=
: Störungsfreie Messwert-
aktualisierung
: Spannungsart RMS
=~
Messwerte und Einheiten
Passwortschutz ist aktiviert
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt
Kommunikationsschnittstelle
mit Messwert: isoData-Betrieb
Fehlerspeicher ist aktiviert
Zustandssymbole
Kennung für Ansprechwerte und
Ansprechwertverletzung
isoUG425_D00220_02_Q_DEEN / 05.2018
Zuordnung gemäß
Tabelle auf Seite 9/10
