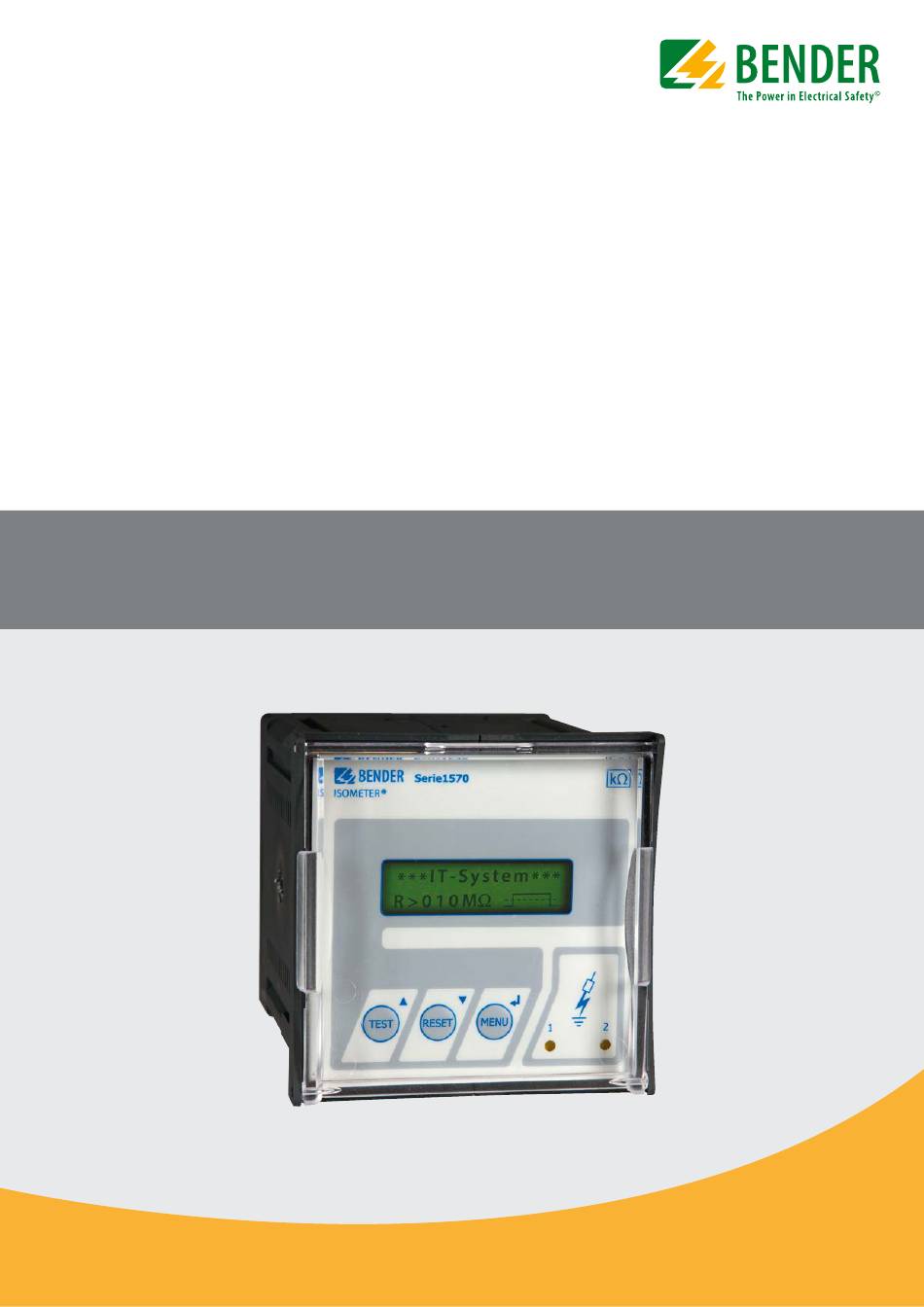

ISOMETER® IR1575PG1
Isolationsüberwachungsgerät für ungeerdete
AC-/3(N)AC-Systeme bis 480 V und DC-Systeme bis 480 V
Mit Sicherheit Spannung
IR1575PG1_D00357_01_D_XXDE/11.2019

Werbung

loading

Inhaltszusammenfassung für Bender ISOMETER IR1575PG1

  • Seite 1 ISOMETER® IR1575PG1 Isolationsüberwachungsgerät für ungeerdete AC-/3(N)AC-Systeme bis 480 V und DC-Systeme bis 480 V Mit Sicherheit Spannung IR1575PG1_D00357_01_D_XXDE/11.2019...
  • Seite 2: Produktbeschreibung

    ISOMETER® IR1575PG1 Isolationsüberwachungsgerät für ungeerdete AC-/3(N)AC-Systeme bis 480 V und DC-Systeme bis 480 V Produktbeschreibung Die ISOMETER® der Serie IR1575PG1 überwachen den Isolationswiderstand von ungeerde- ten Hauptstromkreisen (IT-Systemen) AC, 3(N)AC 0…480 V bzw. DC 0… 480 V. Durch das AMP-Messverfahren können sie in Systemen mit direkt angeschlossenen Gleich- stromkomponenten eingesetzt werden.
  • Seite 3 ISOMETER® IR1575PG1 Anschlussschaltbild – Bedienelemente Anschlussschaltbild – Netzanschluss IR1575 ISOMETER® AC-System DC-System „TEST“-Taste: Selbsttest aufrufen Pfeiltaste aufwärts: Parameteränderung, scrollen „RESET“-Taste: Löschen von Isolations- und Fehlermeldungen Pfeiltaste abwärts: Parameteränderung, scrollen „MENU“-Taste: Aufruf Menüsystem 3AC-System 3NAC-System Enter-Taste: Bestätigung Parameteränderung LC-Display 2 x 16 Zeichen Alarm-LED „1“...
  • Seite 4: Technische Daten

    ISOMETER® IR1575PG1 Technische Daten Isolationskoordination nach IEC 60664-1 Schaltglieder Bemessungsspannung AC 500 V Schaltglieder 2 Wechsler Bemessungsstoßspannung/Verschmutzungsgrad 4 kV/3 Arbeitsweise Arbeits- oder Ruhestromschaltung Werksseitige Einstellung (Alarm1/Alarm2) Arbeitsstromschaltung Spannungsbereiche Elektrische Lebensdauer 12 000 Schaltspiele Kontaktklasse IIB (DIN EN 60255-23) IR1575PG1…: Netznennspannung U AC/3 AC 20…480 V Kontaktbemessungsspannung AC 250 V/DC 300 V...
  • Seite 5 ISOMETER® IR1575PG1 Messerfassungszeit Maßbild Maßangabe in mm [µF] Bestellangaben Versorgungsspannung U Ausführung Art.-Nr. 88…264 V 77…286 V IR1575PG1-435 B91064002 Standard 340…460 V 16…72 V 10,2…84 V IR1575PG1-434 B91064004 88…264 V Erhöhte Schock- und Rüttelfestigkeit 77…286 V IR1575PG1W-435 B91064002W 340…460 V Absolutwerte IR1575PG1_D00357_01_D_XXDE/11.2019...
