5. Bedienung des Gerätes
Auf den folgenden Seiten ist die Menü-Übersicht schematisch abgebildet.
Durch Betätigen der Taste „MENU" für > 1,5 s erscheint der erste Menüpunkt „AL". Naviga-
tion und Einstellungen erfolgen mit den Tasten
Aufwärts-, Abwärts-Taste:
- im Menü aufwärts oder abwärts bewegen
- Werte erhöhen oder verringern
Taste MENU/Eingabe länger als 1,5 s betätigen:
- Menübetrieb starten
- oder falls sich das Gerät bereits im Menübetrieb befindet:
MENU
Menüpunkt verlassen (Esc). Ein evtl.
geänderter Wert wird nicht gespeichert.
Taste MENU/Eingabe kürzer als 1,5 s betätigen:
- Auswahl eines Menüpunkts bestätigen
- oder geänderten Wert bestätigen
Die jeweils einstellbaren Bereiche des Displays blinken!
15
und (Enter).
Bedienung des Gerätes

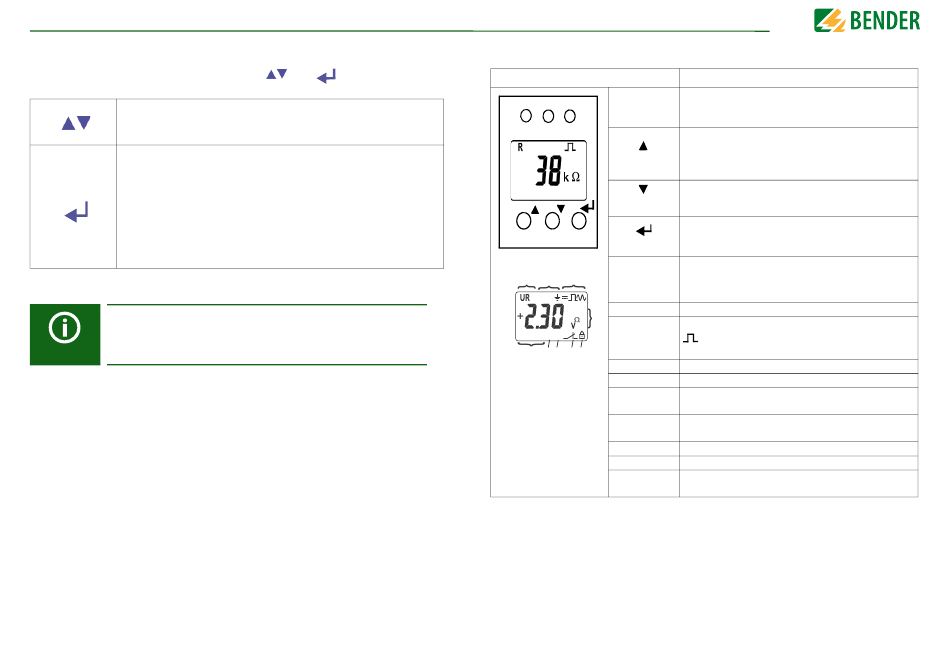

5.1 Genutzte Display-Elemente

Gerätefront/Display
ON
AL1
AL2
ON AL1 AL2
T
R
T R
MENU
MENU
1 2 3
1
C L1L2
{
> 2
µ F Hz
10 4
kM %
<
s
test onoff MAdr
3
9 8 7 6 5
4
5
6
7
8
9
10
Funktion
grün - On
Zuordnung gemäß
gelb - Alarm
Tabelle auf Seite 17
gelb - Alarm
Aufwärts-Taste
Test-Taste ( > 1,5 s betätigen)
Bei gedrückter Test-Taste werden die Display Ele-
mente angezeigt
Abwärts-Taste
Reset-Taste ( > 1,5 s betätigen)
ENTER
MENU-Taste ( > 1,5 s betätigen)
U : Netznennspannung U
n
R : Isolationswiderstand R
F
C : Netzableitkapazität C
e
Überwachter Leiter
= : Spannungsart DC
: Störungsfreie Messwertaktualisierung
=~ : Spannungsart RMS
Messwerte und Einheiten
Passwortschutz ist aktiviert.
Im Menübetrieb wird die Arbeitsweise des jeweiligen
Alarmrelais angezeigt.
Kommunikationsschnittstelle
mit Messwert: isoData-Betrieb
Fehlerspeicher ist aktiviert
Zustandssymbole
Kennung für Ansprechwerte und Ansprechwertver-
letzung
