5. Genutzte Display-Elemente

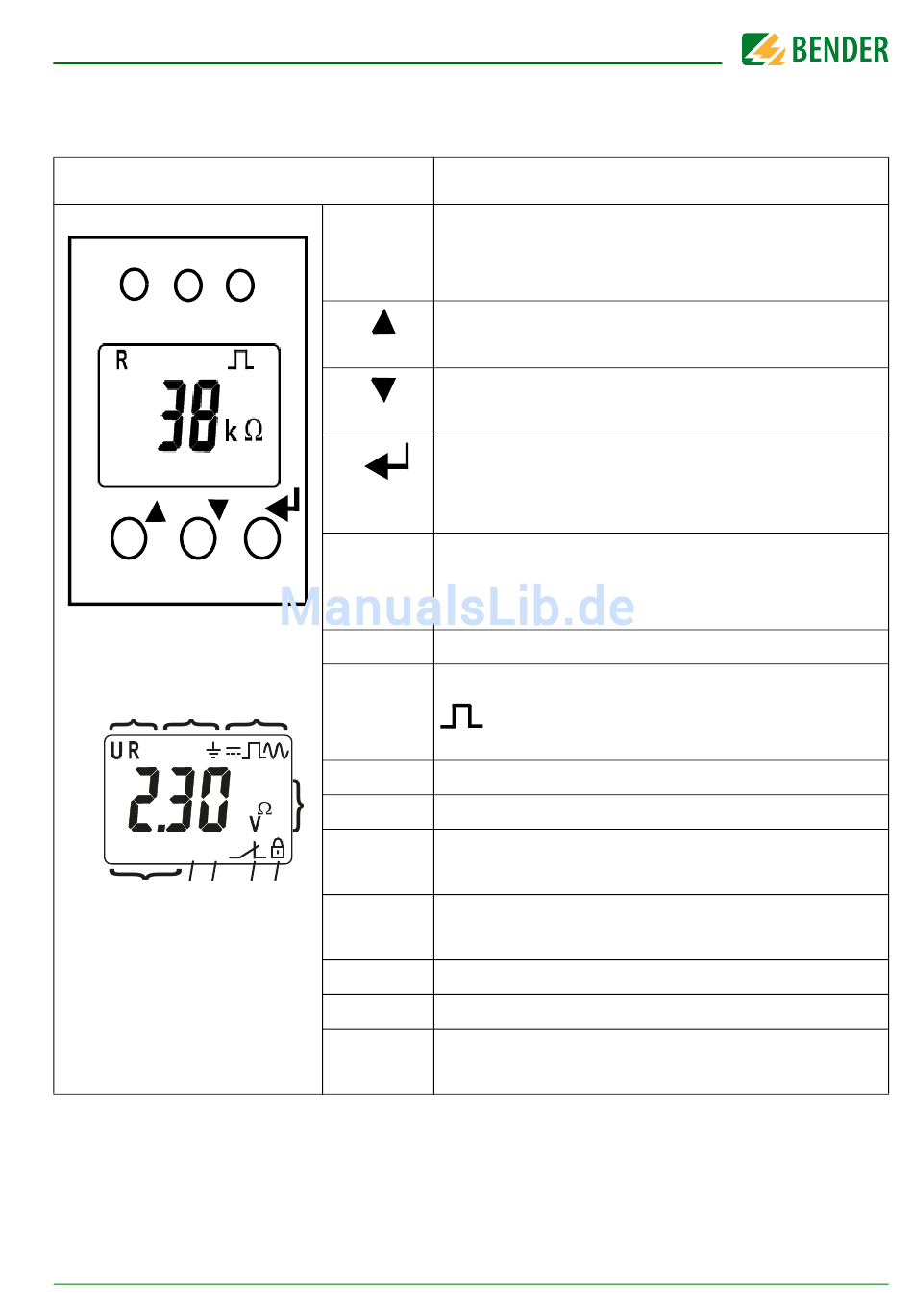

Gerätefront/Display
ON AL1 AL2
T R
MENU
1 2
C L1L2
{
>
+
10
<
test onoff MAdr
9 8 7
isoHV425_D00082_02_Q_DEEN /05.2018
ON
AL1
AL2
T
R
MENU
1
2
3
3
4
µ F
4
5
kM %
s
6
6 5
7
8
9
10
grün - On
gelb - Alarm
gelb - Alarm
Aufwärts-Taste
Test-Taste ( > 1,5 s drücken)
Abwärts-Taste
Reset-Taste ( > 1,5 s drücken)
ENTER
MENU-Taste ( > 1,5 s drücken)
U : Netzspannung
R : Isolationswiderstand
C : Ableitkapazität
Überwachter Leiter
= : Spannungsart DC
: Störungsfreie Messwertaktualisierung
~ : Spannungsart AC
Messwerte und Einheiten
Passwortschutz ist aktiviert.
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
Kommunikationsschnittstelle
Mit Messwert: isoData-Betrieb
Fehlerspeicher ist aktiviert.
Zustandsymbole
Kennung für Ansprechwerte und Ansprech-
wertverletzung
Funktion
