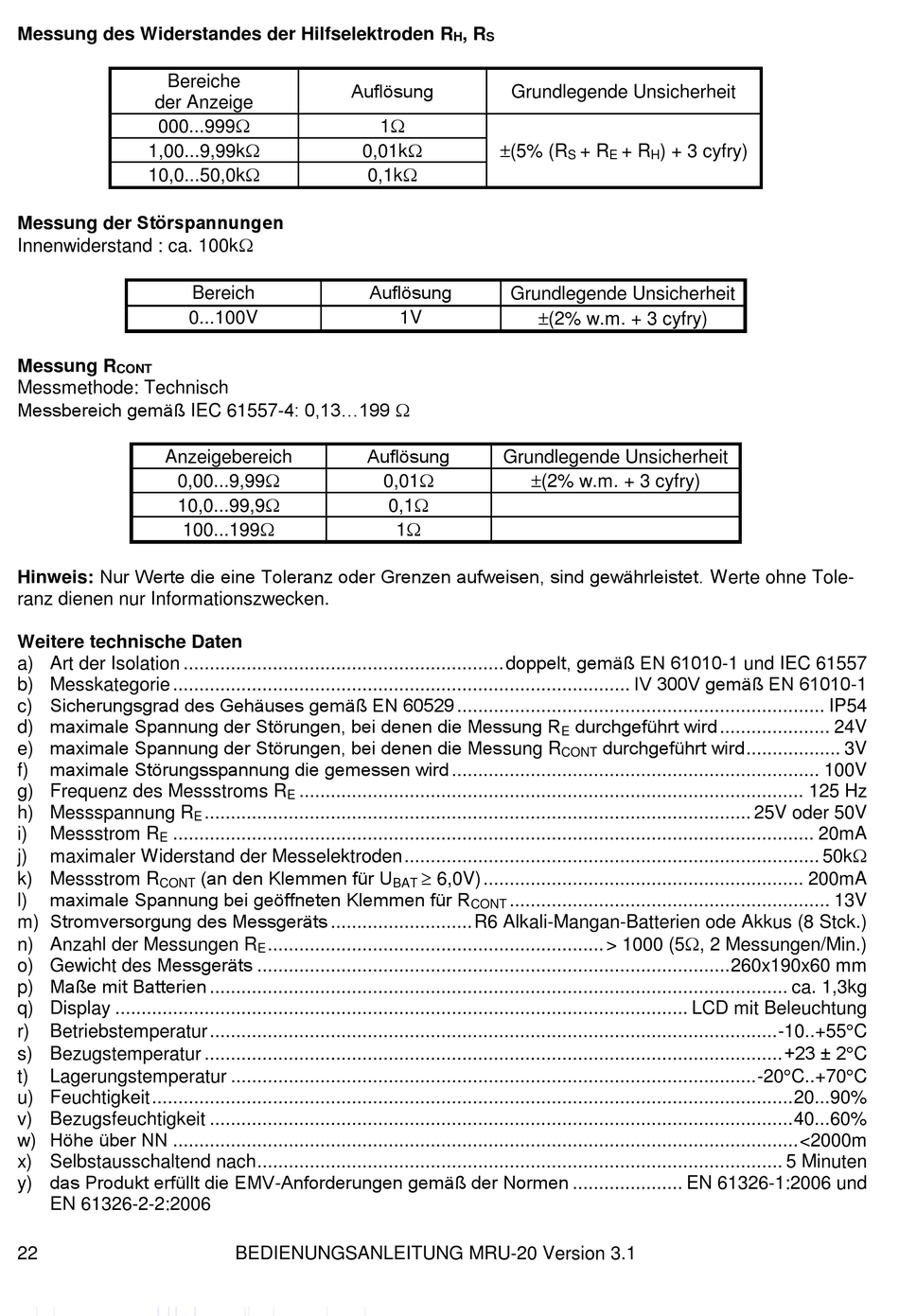

Messung des Widerstandes der Hilfselektroden R
Bereiche
der Anzeige
000...999
1,00...9,99k
10,0...50,0k
Messung der Störspannungen
Innenwiderstand : ca. 100k
Messung R
CONT
Messmethode: Technisch
Messbereich gemäß IEC 61557-4: 0,13...199
Anzeigebereich
0,00...9,99
10,0...99,9
Hinweis: Nur Werte die eine Toleranz oder Grenzen aufweisen, sind gewährleistet. Werte ohne Tole-
ranz dienen nur Informationszwecken.
Weitere technische Daten
a) Art der Isolation ............................................................. doppelt, gemäß EN 61010-1 und IEC 61557
b) Messkategorie ....................................................................................... IV 300V gemäß EN 61010-1
c) Sicherungsgrad des Gehäuses gemäß EN 60529 ...................................................................... IP54
d) maximale Spannung der Störungen, bei denen die Messung R
e) maximale Spannung der Störungen, bei denen die Messung R
maximale Störungsspannung die gemessen wird ...................................................................... 100V
f)
g) Frequenz des Messstroms R
h) Messspannung R
i)
Messstrom R
.......................................................................................................................... 20mA
E
j)
maximaler Widerstand der Messelektroden ............................................................................... 50k
k) Messstrom R
CONT
maximale Spannung bei geöffneten Klemmen für R
l)
m) Stromversorgung des Messgeräts ........................... R6 Alkali-Mangan-Batterien ode Akkus (8 Stck.)
n) Anzahl der Messungen R
o) Gewicht des Messgeräts .......................................................................................... 260x190x60 mm
p) Maße mit Batterien .............................................................................................................. ca. 1,3kg
q) Display ............................................................................................................. LCD mit Beleuchtung
r)
Betriebstemperatur ............................................................................................................ -10..+55C
s) Bezugstemperatur .............................................................................................................. +23 ± 2C
t)
Lagerungstemperatur .................................................................................................... -20C..+70C
u) Feuchtigkeit .......................................................................................................................... 20...90%
v) Bezugsfeuchtigkeit ............................................................................................................... 40...60%
w) Höhe über NN ....................................................................................................................... <2000m
x) Selbstausschaltend nach .................................................................................................... 5 Minuten
y) das Produkt erfüllt die EMV-Anforderungen gemäß der Normen ..................... EN 61326-1:2006 und
EN 61326-2-2:2006
