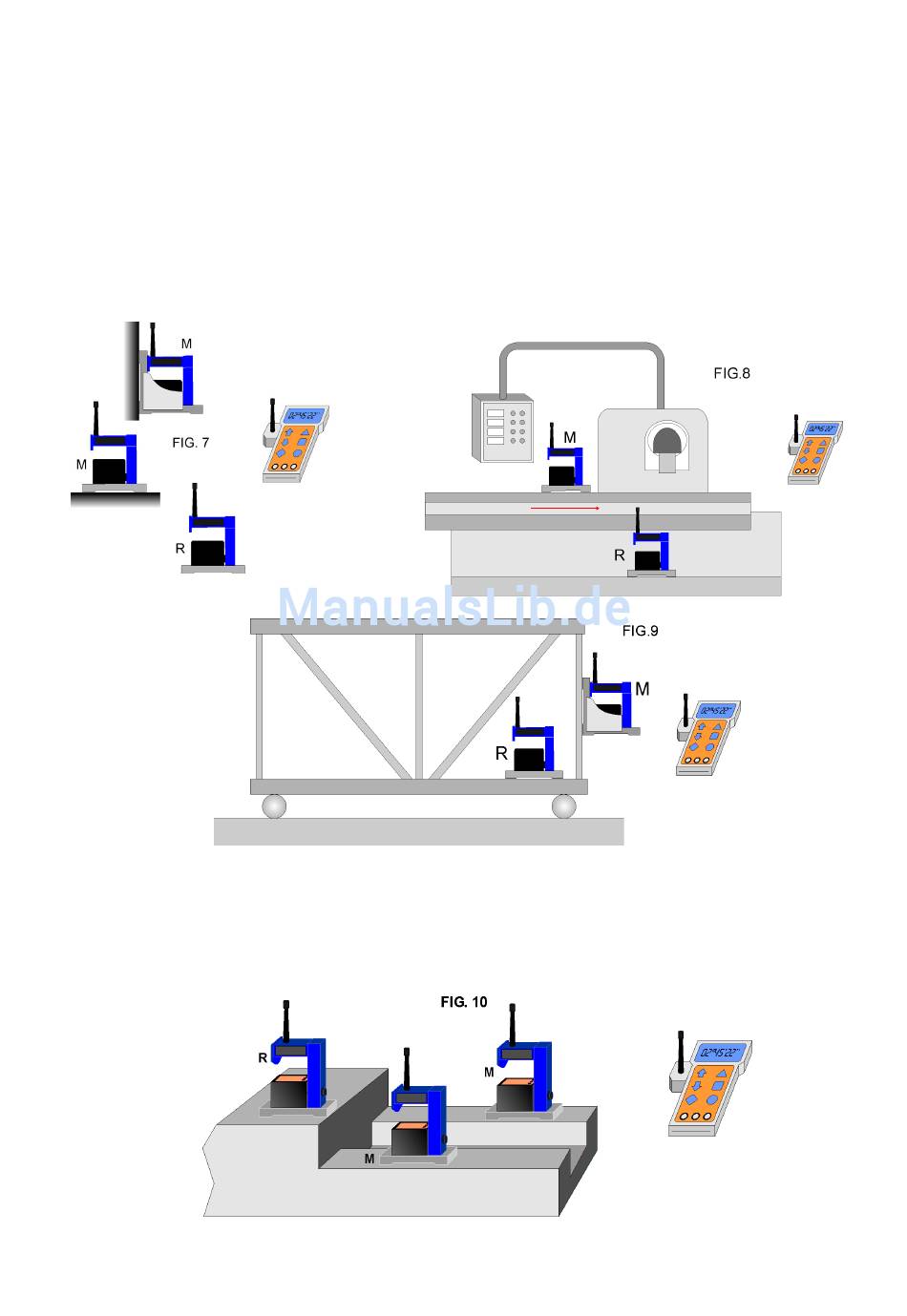

Beispiele für Differenz-, bzw. Referenzmessungen:
R
= Referenzgerät, Anschluss an Buchse „-B"
M
= Messgerät, Anschluss an Buchse „A"
Fig.7
Winkligkeit resp. Parallelität der Arbeitsspindel zum Maschinentisch.
Für präzise Messungen sollte das Winkelgerät an der vertikalen Basis mit Haftmagneten ausgerüstet sein
(Durchbiegen der Spindel durch das Anpressen).
Fig. 8
Ablauf des Arbeitstisches relativ zum Maschinenständer, wobei der Tisch schrittweise verschoben wird, und der
Messwert jeweils beim Stillstand, nach Beruhigung der Anzeige, abgelesen oder in ein Computersystem
eingelesen wird.
Fig. 9
Präzise Ausmessungen der Geometrie von ausgedehnten Strukturen auf "weicher" Unterlage (z.b. im Freien).
Parallelität, Fig. 10
Für präzise Messungen der Parallelität, z.b. Führungsbahnen an Maschinenbetten (es können auch mehr als zwei
Führungen sein).
Dabei wird eine Führung (Linie) nach der anderen vermessen und aufgezeichnet. Das Referenzgerät (R) auf dem
Maschinenständer erfasst jede Lageänderung der Maschine während des gesamten Messvorganges, sodass das
Messgerät (M) mit einer Auflösung bis 1 µm/m exakt den Verlauf der Führungsbahn erfasst.
