1.3.4 B
ETRACHTUNGEN ZUM

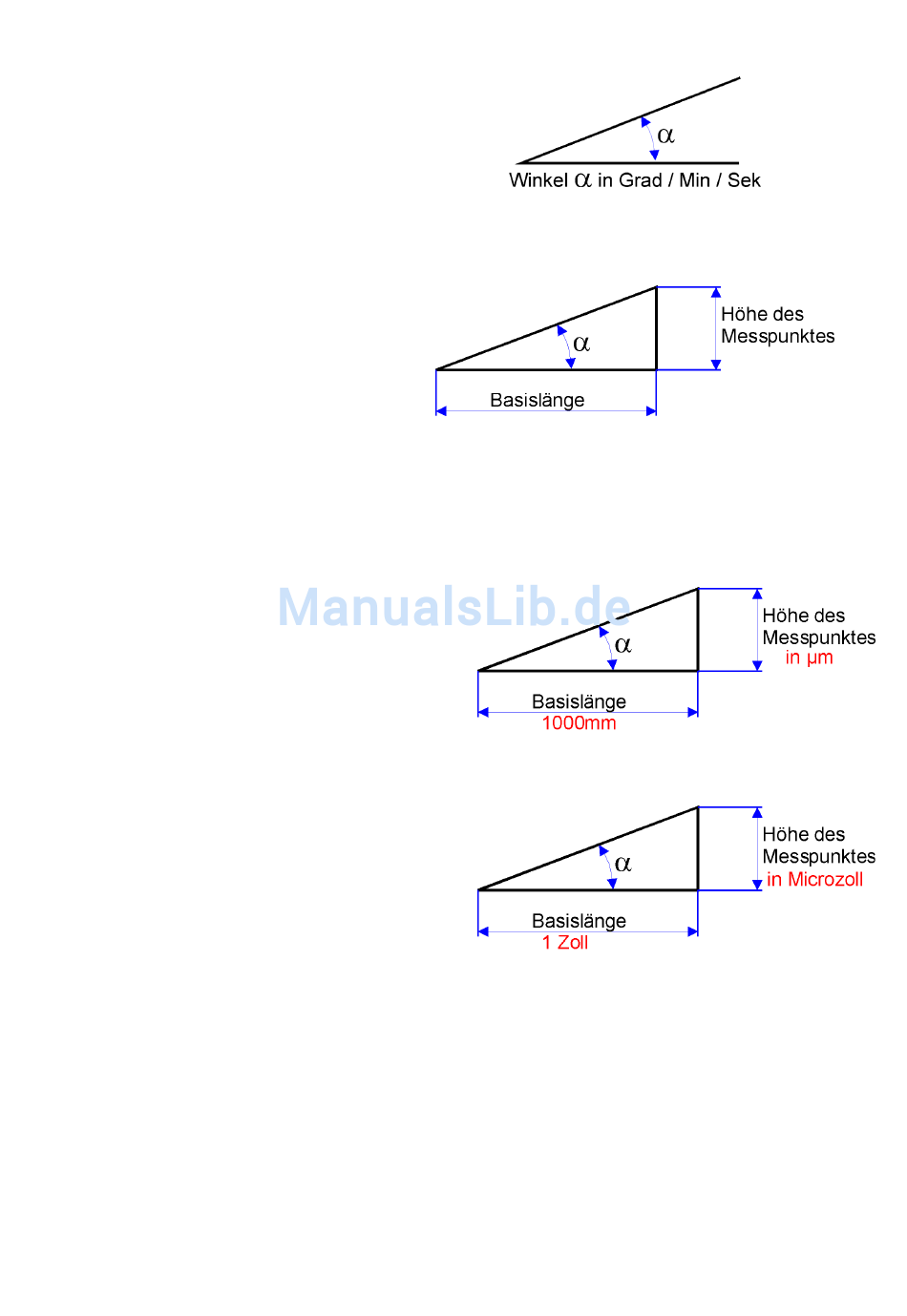

Ein Winkel kann auf verschieden Arten
dargestellt werden. Die üblichste Form ist
die Darstellung in Grad / Minuten /
Sekunden, wie das nebenstehende Bild
zeigt.
Diese Art der Winkelbezeichnung ist vor
allem für größere Winkel sinnvoll.
Mit einem Neigungsmesser kann nicht nur
ein reiner Winkel, sondern basierend auf
der Basislänge, auch die entsprechende
Höhe eines Punktes (Höhenprofil,
„Topographie" einer Oberfläche) ermittelt
werden. Diese Tatsache und die einfache
Handhabung der elektronischen
Neigungsmessgeräte ermöglicht die
effiziente Vermessung von
Führungsbahnen und Ebenheiten von
Flächen
Beispiel:
Winkel = Höhe bezogen auf Basislänge
z.B.
22 µm/m
Beispiel:
Da das Verhältnis µm/m einem Verhältnis von
1 zu 1'000'000 entspricht, kann diese Relation auch
auf Zoll / Zoll angewendet werden
Winkel = Höhe bezogen auf Basislänge
z.B.
22 µm/m entspricht 0,000022 Zoll / Zoll
T
„WINKEL",
HEMA
BZW
Winkel
Seite 13 von 49
. „NEIGUNG"
α
= Höhe des Messpunktes bezogen auf
eine definierte Basislänge
Höhe des Messpunktes = tan
α
x Basislänge
