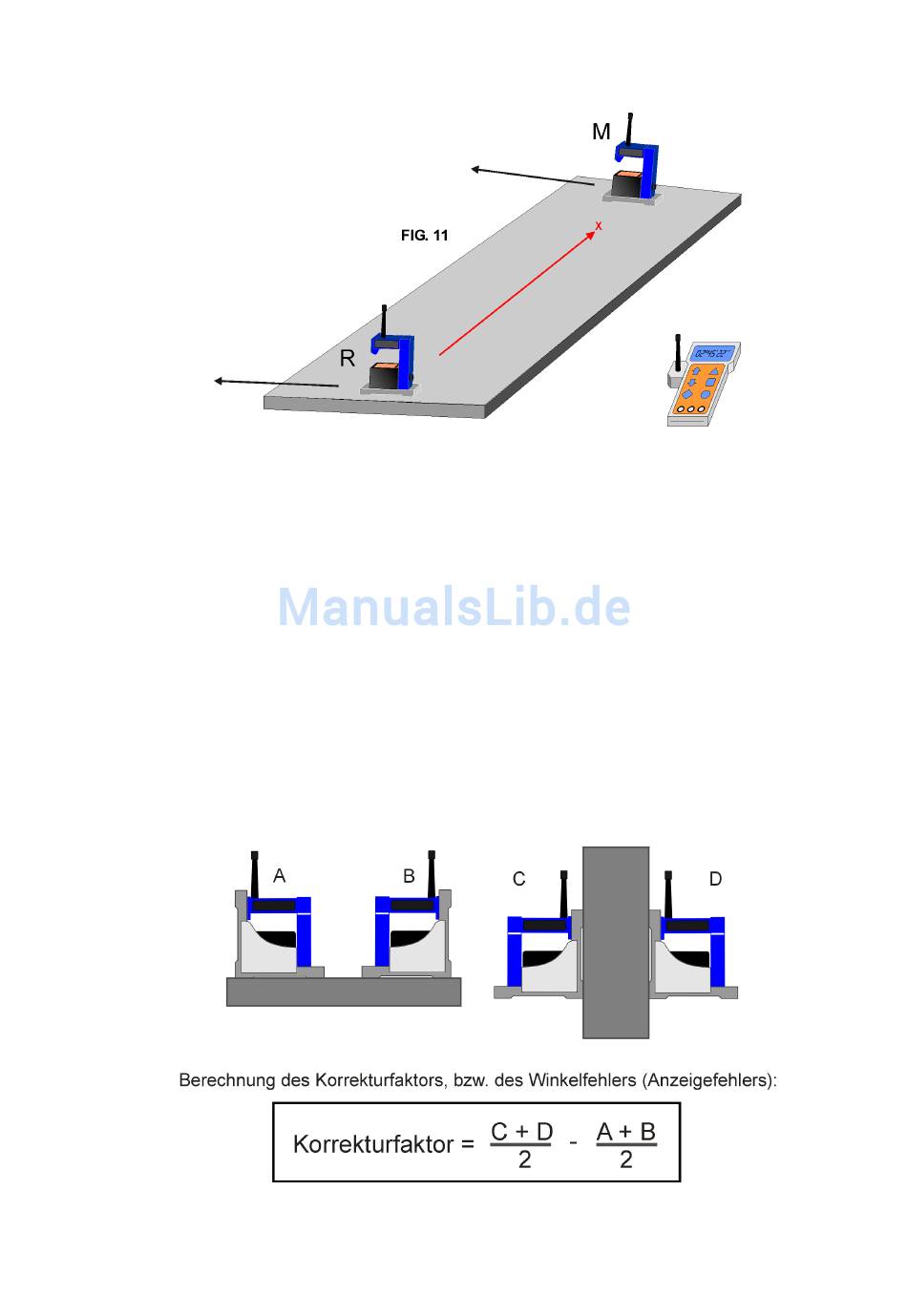

Verdrehung, Fig. 11
Für das Messen der Verdrehung in Richtung X wird das Messgerät (M) schrittweise in Richtung X verschoben und
jeweils nach Beruhigung der Anzeige der Messwert in Funktion von X aufgetragen (Achtung: Auf Parallelität der
Messachsen achten!).
Das Verfahren eignet sich zur Kontrolle beim Aufspannen von Werkstücken, um Verspannungen zu verhindern.
1.5.4 W
INKELMESSUNGEN
a)
Kleine Winkel
Die Messgeräte MINILEVEL NT und LEVELTRONIC NT sind prädestiniert für die Vermessung von kleinen
Winkelbereichen. Es ist jedoch darauf zu achten, dass mit zunehmender Neigung die Messgenauigkeit aufgrund
des Linearitätsfehlers abnimmt. Es ist deshalb unbedingt notwendig, für Messungen mit hoher Genauigkeit das zu
messende Objekt, z.b. eine Mess- und Kontrollplatte aus Hartgestein, in Längs- und Querrichtung genau
auszurichten.
b)
90°-Winkel
Für die Vermessung von rechten Winkeln (90 Grad) können Messgeräte mit einer Winkelbasis verwendet werden.
Zur Ermittlung des Rechtwinkligkeitsfehlers der Messbasis muss dieser unmittelbar vor der Messung mit einer
Umschlagmessung an einer geeigneten Referenz ermittelt werden.
Dank einer nachstehend beschriebenen Umschlagmessung sind Messungen mit einer
Messunsicherheit < 3 ... 5µm/m
Der Winkelfehler der Messbasis kann gemäss nachstehender Figur ermittelt und bei der Messung entsprechend
berücksichtigt werden.
Bei dieser Gelegenheit sei auf das
Programm ist neu der Menü-Punkt „WINKEL / Vermessung von rechtwinkligen Objekten" realisiert worden.
möglich.
Geometriemessprogramm LEVELSOFT PRO
Seite 18 von 49
hingewiesen. In diesem
