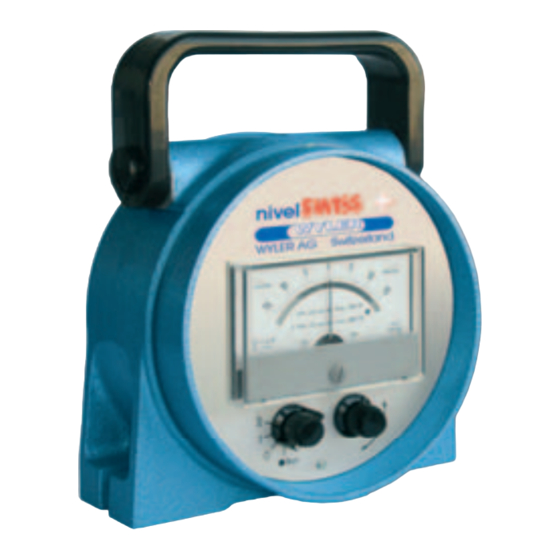

Wyler nivelSWISS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Wyler Anleitungen
  4. Messgeräte
  5. nivelSWISS
  6. Bedienungsanleitung

Wyler nivelSWISS Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für nivelSWISS:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
WYLER AG, Neigungsmesssysteme
Im Hölderli 13,
Tel. +41 (0) 52 233 66 66
E-Mail: wyler@wylerag.com
SWISS
nivel
Model / Modell / Modèle 2006
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI D'USO
CH - 8405 WINTERTHUR (Switzerland)
Fax +41 (0) 52 233 20 53
Web: www.wylerag.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wyler nivelSWISS

Inhaltszusammenfassung für Wyler nivelSWISS

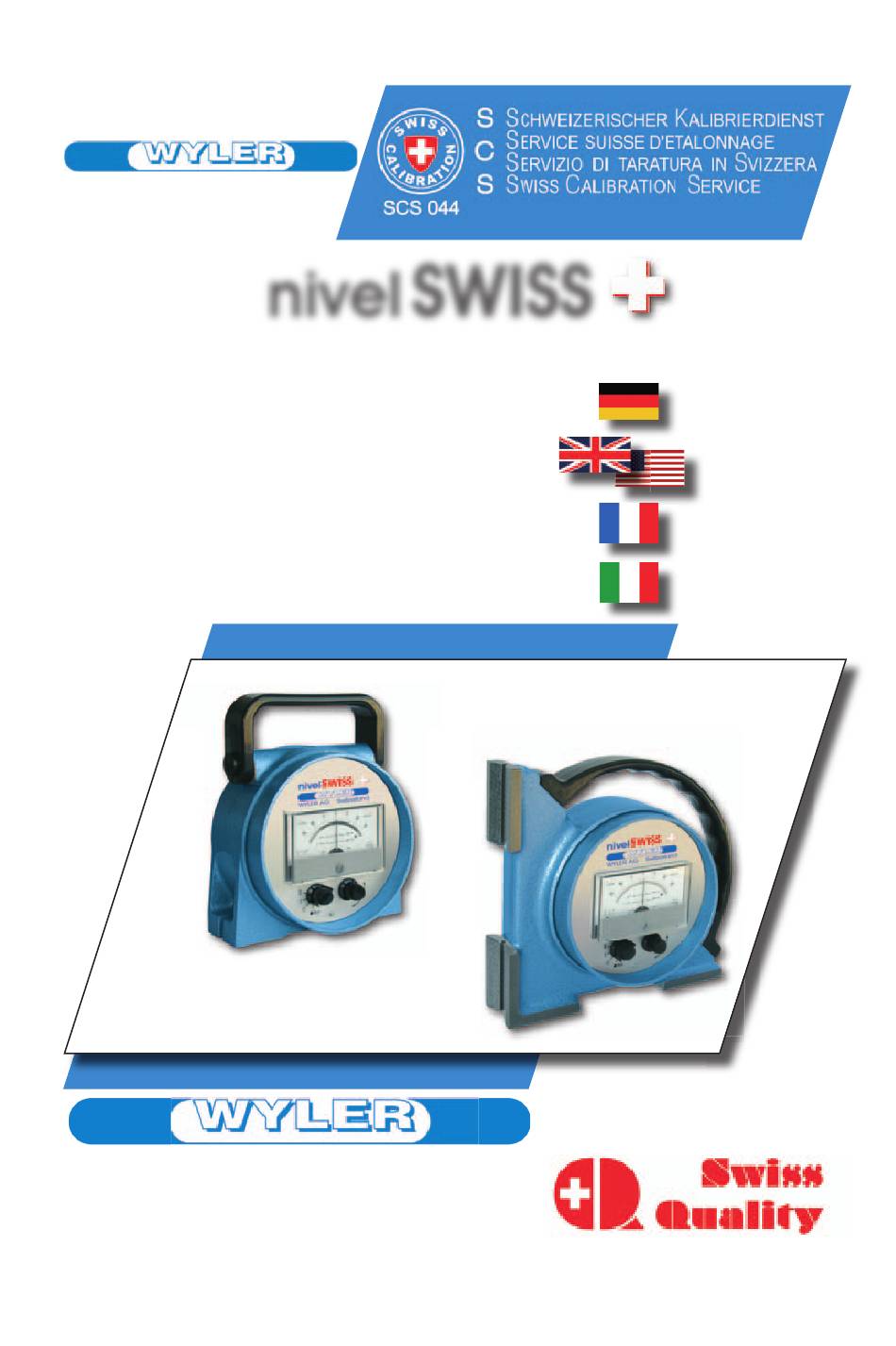

  • Seite 1 Model / Modell / Modèle 2006 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI D’USO WYLER AG, Neigungsmesssysteme Im Hölderli 13, CH - 8405 WINTERTHUR (Switzerland) Tel. +41 (0) 52 233 66 66 Fax +41 (0) 52 233 20 53 E-Mail: wyler@wylerag.com...
  • Seite 2 Modified by Description of modifications 5.5.2000 1. Ausgabe / 1. Edition 21.5.2001 2. Ausgabe / 2nd Edition 2.4.2003 Reparatur von Messgeräten / Repait of instruments 30.6.2005 Kapitel 1, 3, 5 / Chapter 1. 3, 5 15.3.2006 NIVELTRONIC renamed as nivelSWISS...
  • Seite 3 Oberflächen des Prüflings. WYLER AG fertigt zwei Modelle von nivelSWISS: • nivelSWISS 50W. Dieses Gerät verfügt über zwei rechtwinklige angeordnete, 200mm lange Messbasen. Bei der Standardausführung ist in jeder Messbasis ein prismatischer Teil eingearbeitet. Das Gerät erlaubt präzise Messun- gen an horizontalen und vertikalen Flächen sowie an Wellen mit Durchmessern von 20 bis 120mm •...

  • Seite 4: Anzeigeeinstellung

    ANZEIGEEINSTELLUNG Vor Beginn der Messungen mit dem WYLER nivelSWISS ist sicherzustellen, dass die Anzeigeneinstellung korrekt ist. Sie umfasst folgende Kriterien: 1. Mechanische Nullstellung des Zeigers bei ausgeschaltetem Messgerät (s. 3.1) 2. Kontrolle Messwertanzeige durch eine Umschlagsmessung eventuelle Nachjustierung der Anzeige (s. 3.2) Wichtige Hinweise •...

  • Seite 5: Nachjustierung Des Mechanischen Nullpunktes

    Kunden nicht nachjustiert werden. Sollte dies trotzdem notwendig sein, so muss dieser gemäss folgendem Vorgehen eingestellt werden: • Die Basisfläche des WYLER nivelSWISS und eine horizontal ausgerichtete, ebene Bezugsfläche (z.B. eine Mess- und Kontrollplatte) sind sorgfältig zu reinigen •...
  • Seite 6 • Wird ein älterer Transportkoffer ohne Schaumstoffeinlagen verwendet, so muss die gesamte Kiste zusätzlich noch schlagdämpfend eingepackt werden STROMVERSORGUNG Die WYLER nivelSWISS werden durch vier handelsübliche Batterien des Typs LR 03 (AAA), eingelegt in einen elektrome- chanischen Adapter, gespeist. Früher gelieferte nivelSWISS waren mit Spezialbatterien ausgestattet, welche nicht mehr erhältlich sind. An deren Stelle kann der als Sonderzubehör aufgeführte „Batterie-Adapter“...

  • Seite 7: Technische Daten

    BATTERIETEST Die ausreichende Batteriespannung kann mittels Drehschalter in der Position „Bat.“ (siehe Bild in Abschnitt 2) überprüft werden. Befindet sich der Zeiger über dem schwarzen Punkt oder rechts davon, so ist die Stromversorgung in Ordnung. Steht der Zeiger jedoch links davon, so sind die Batterien zu ersetzen.

  • Seite 8: Reparatur Von Messgeräten

    Nutzen Sie die Möglichkeit dieses Services, damit Sie das WYLER Instrument in kürzester Zeit wieder zur Verfügung ha- ben. Bei Unklarheiten setzen Sie sich mit der WYLER AG in Verbindung; wir helfen Ihnen gerne damit der ERS erfolgreich eingesetzt werden kann.

  • Seite 9: Main Features

    WYLER nivelSWISS’s are very well suited for the alignment of large machine beds as well as machine elements. By execu- ting a series of single measurements on the basis of a defined chart combined with value processing the nivelSWISSS are suited as well for the inspection of flatness of guide ways or straight edges.
  • Seite 10 3.3 • As the next step, turn the nivelSWISS by 180° and place it again exactly on the marked position now with the display instrument to the back (see in the drawing below at the right) •...
  • Seite 11 (see below to the right) • As the next step, turn the nivelSWISS by 180° and place it again exactly on the marked position now with the display instrument to the back (see in the drawing below at the right) •...

  • Seite 12: Power Supply

    • If older cases without proper foam plastic are used the whole case has to be packed into a shock absorbing case POWER SUPPLY The WYLER nivelSWISS is powered by four standard batteries, type LR 03 (AAA), mounted in an electro-mechanic adap- ter.

  • Seite 13: Battery Check

    BATTERY CHECK The battery charge can be checked by positioning the relevant selector to “Bat.” (see drawing in chapter 2). As long as the pointer remains on the black dot or to the right of it, the battery charge is sufficient. If the pointer is on the left of it, the batteries need to be replaced.
  • Seite 14 • The invoicing will be through the WYLER partner in your country Please do not hesitate to make use of this service in order to have your WYLER instrument back at your disposal as soon as possible. In case of any questions please contact WYLER SWITZERLAND or your local distributor; we will gladly help you to use the ERS successfully.

  • Seite 15: Caracteristiques Principales

    20 à 120 mm de diamètre • nivelSWISS 50H: ce modèle horizontal présente une seule face plane d’une longueur de 150mm avec deux trous aux deux côtés. Il est ainsi conçue pour l’adjonction de semelles en granite (livrée en option dans divers longueurs) Ces instruments servent notamment pour la mise à...
  • Seite 16 • Il est important de procéder dans l’ordre décrit ci-dessous. • Par leur construction, les WYLER nivelSWISS sont sensibles aux chocs. Il est donc important de veiller à ne pas les poser brusquement ou les exposer à des coups ou chocs car la suspension mécanique du pendule peut être endommagée sévèrement.
  • Seite 17 être ajusté par le client. S’il serait quant-même nécessaire il est important de procéder dans l’ordre décrit ci-dessous : • Nettoyez soigneusement la base de votre WYLER nivelSWISS ainsi qu’une face de référence plane et bien horizon- tale, par exemple un marbre de contrôle •...
  • Seite 18 Les modèles de la génération précédente nécessitaient des piles spéciales qui ne sont plus livrables. Comme remplacement vous pouvez utiliser un „Adaptateur de Piles“ (avec réglage de tension intégré) avec un jeu de 4 piles type LR03 / AAA (Réf. WYLER 550-1-00042) disponible comme accessoire.

  • Seite 19: Remplacement Des Piles

    CONTROLE DES PILES La tension suffisante des piles peut être contrôlée en tournant le commutateur sur la position „Bat.“ (voir dessin au chapitre 2). Si l’aiguille se trouve sur le point noir sur le cadran ou à droite de ce point, la tension est suffisante. Par contre, si l‘aiguille se trouve à...
  • Seite 20 • La facturation se fait séparément par le partenaire WYLER local Please do not hesitate to make use of this service in order to have your WYLER instrument back at your disposal as soon Bénéficiez des possibilités de ce service pour avoir votre instrument WYLER de retour dans les plus brefs délais. En cas as possible.

  • Seite 21: Caratteristiche Principali

    20 a 120 mm • nivelSWISS 50H: questo modello è costituito da una base di misura piana di lunghezza pari a 150 mm. Essa è dotata di scanalature su entrambi i lati che permettono il montaggio di basi di misura in granito di diversa lunghezza Gli strumenti nivelSWISS WYLER sono particolarmente indicati per la messa in bolla di grandi basamenti di macchine uten- sili o per la regolazione di singoli componenti macchina.
  • Seite 22 (cfr. cap. 5) AZZERAMENTO MECCANICO DELL’INDICATORE • La superficie di misura dello strumento WYLER nivelSWISS e una superficie di riferimento piana allineata in orizzon- tale (es. un piano di riscontro) devono essere pulite con cura •...
  • Seite 23 è necessario che venga regolato dal cliente. Tuttavia se quest’operazione si rendesse necessaria, seguire attentamente la procedura qui di seguito descritta. • La superficie di misura dello strumento WYLER nivelSWISS e una superficie di riferimento piana allineata in orizzon- tale (es. un piano di riscontro) devono essere pulite con cura •...
  • Seite 24 Le livelle nivelSWISS WYLER vengono alimentate con quattro batterie tipo LR 03 (AAA) disponibili sul mercato inserite in un adattatore. Le nivelSWISS fornite tempo fa erano alimentate con batterie speciali che ora non sono più reperibili. In caso di sostituzione di batterie è necessario richiedere l’adattatore speciale con regolatore di tensione integrato (4,2 V) compren-...

  • Seite 25: Test Batterie

    TEST BATTERIE Per controllare il livello di carica delle batterie, posizionare il commutatore su “Bat.” (cfr. figura al cap. 2); se l’indicatore si trova sul punto nero oppure alla sua destra significa che l’alimentazione è sufficiente. In caso contrario è necessario sostituire le batterie.
  • Seite 26 Per questo motivo WYLER AG ha istituito un nuovo servizio: „Express Reparatur Service, ERS“, grazie al quale è possibile ridurre i tempi di trasporto dal cliente a WYLER AG, i tempi di riparazione dello strumento e i tempi di spedizione al cliente.
  • Seite 28 WYLER AG, Neigungsmesssysteme Im Hölderli 13, CH - 8405 WINTERTHUR (Switzerland) Tel. +41 (0) 52 233 66 66 Fax +41 (0) 52 233 20 53 E-Mail: wyler@wylerag.com Web: www.wylerag.com...
