Tellerbesen Erneuern - Tuchel Profi 200 Betriebsanleitung

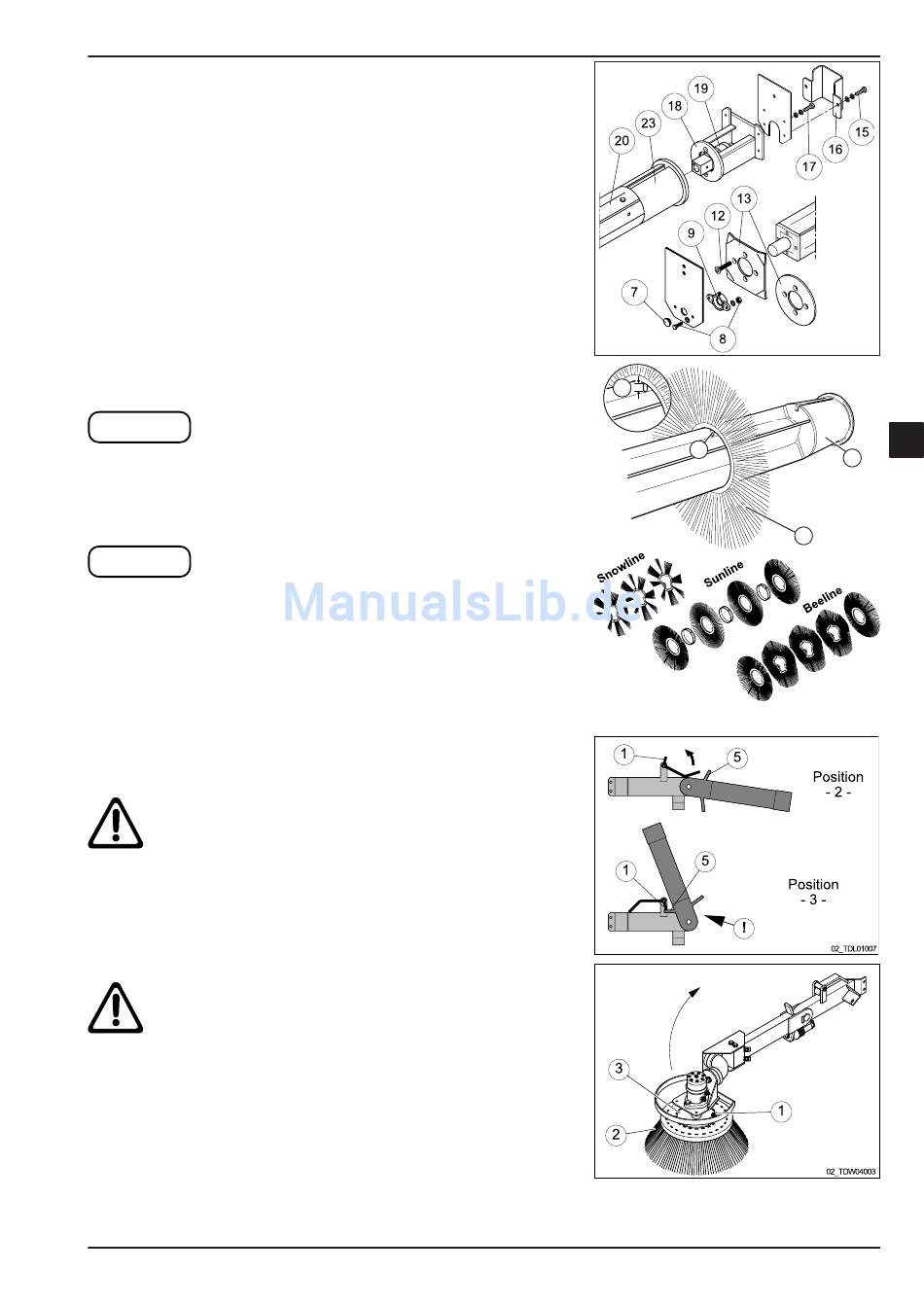

• Motorträger (18) mit Hydraulikmotor (19) aus der Wal-
zenwelle (20) herausziehen.
• Die Walzenwelle (20) unter der Kehrmaschine wegzie-
hen.
• Kehrmaschinenrahmen absenken und auf den hinteren
Stützrollen abstellen.
• Flanschlager (9) nach Lösen der 2 Madenschrauben am
Klemmring abziehen.
• Vier Senkschrauben (12) herausdrehen und Halteplatte
(13) demontieren.
• Verschlissene Bürstenringe auswechseln. (Anzahl der
Bürstenringe siehe Ersatzteilliste. Büstenbesatz, Snow-
line, Sunline, Beeline möglich).
Mitnehmer (21) der neuen Bürstenringe (22)
HINWEIS
im Bereich des Walzenwellentopfs (23) auf
a = 4 - 5 mm kürzen.
• Vor dem Zusammenbau alle Bauteile reinigen und gege-
benenfalls austauschen.
Artikel-Nr. der Bauteile siehe Ersatzteilliste;
HINWEIS
Anschrift siehe Rückseite dieser Anleitung
oder per E-Mail unter service@tuchel.com
• Montage und Einbau der Bürstenwelle erfolgen in umge-
kehrter Reihenfolge der Demontage.
4.3

Tellerbesen erneuern

Umbauarbeiten an der Profi-Kehrmaschine nur bei
ausgeschaltetem Hydraulikantrieb und abgekop-
pelten Hydraulikverbindungen vornehmen. Träger-
fahrzeug gegen unvorhergesehene Inbetriebnahme
und Wegrollen sichern!
• Seitenbesen hochklappen und sichern (s. Kap. 3.2.3).
• Drei Sechskantmuttern (1) abdrehen.
Eigengewicht Tellerbesen berücksichtigen.
• Alten Tellerbesen (2) entfernen und in dem neuen Teller-
besen Durchgangsbohrung entsprechend dem Flansch
(3) einbringen.
• Tellerbesen mit neuen selbstsichernden Muttern sichern.
• Seitenkehrbesen in Arbeitsposition klappen und entspre-
chend Kapitel 3.4.3 neu einstellen.
Wartung und Instandhaltung
a
21
4
23
22
9
