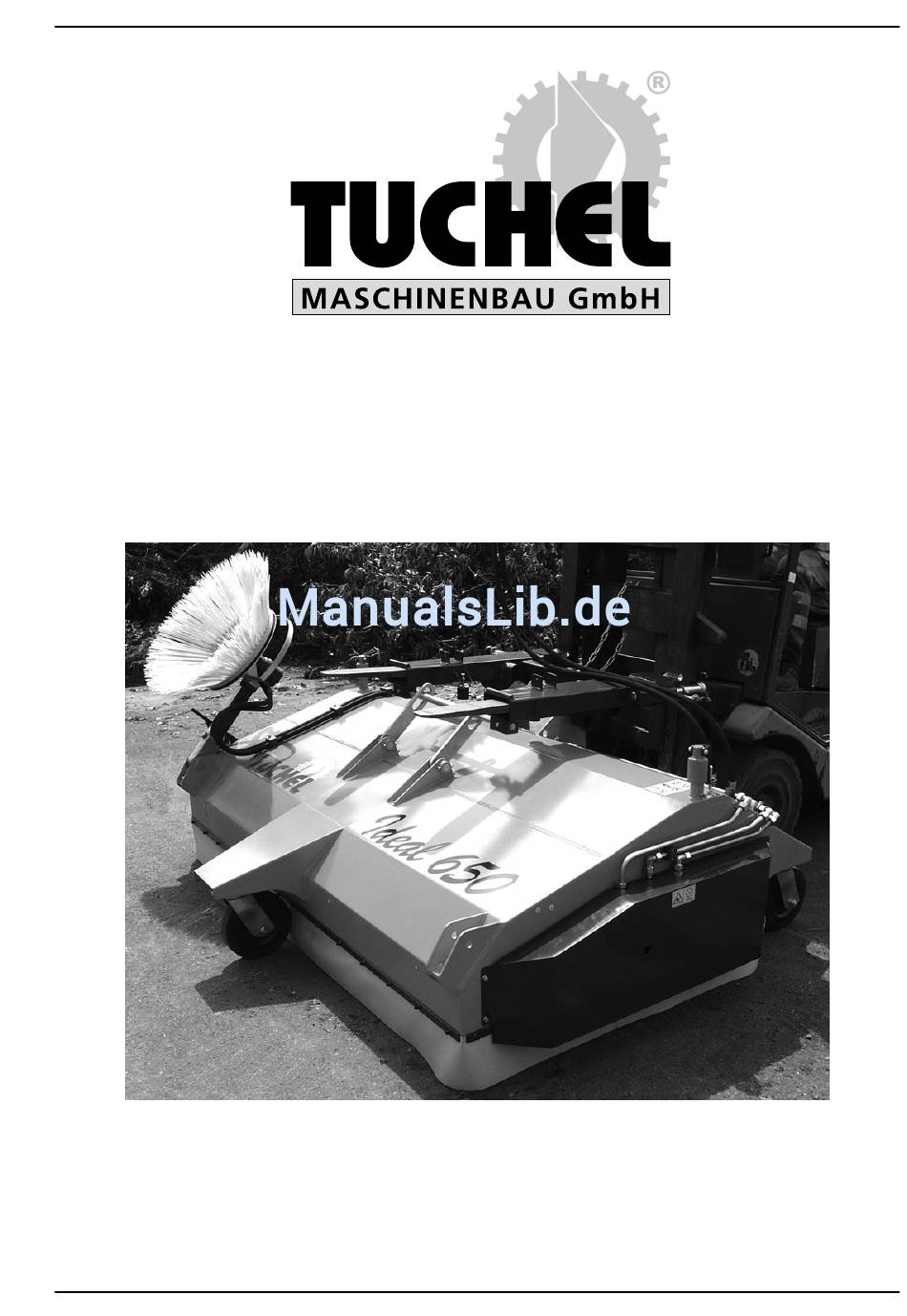

- Seite 1 Betriebsanleitung Ideal- Kehrmaschine...
- Seite 2 Vorwort...
- Seite 3 Die Betriebsanleitung entspricht dem Stand vom Februar 2010 Unsere Kontinuierlichen Bestrebungen, die Ideal-Kehrmaschine zu verbessern, können zu Änderungen im Detail führen. Die Einführung der Verbesserungen verpflichtet uns jedoch nicht, diese auch an der bereits gelieferten Ideal- Kehrmaschine vorzunehmen. Bewirken die Verbesserungen geringfügige Änderungen, werden diese in der Betriebsanleitung nicht erfasst.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeines ........5 Ideal-Kehrmaschine ..... 14 1.1 Verwendungszweck ......5 3.1 Lagerung..........14 1.2 Angaben zum Produkt ......5 3.2 Beschreibung von Produkt und Zubehör ..........15 1.2.1 Allgemeines .........5 1.2.2 Herstelleradresse .........5 Zubehör ............16 1.2.3 Kennzeichnung ........6 3.3 Anbau ........... -
Seite 5: Allgemeines
Allgemeines Allgemeines Verwendungszweck Die Ideal-Kehrmaschine ist für die Adaptierung an Flurför- derfahrzeuge bestimmt. Durch ihre robuste Bauart und die verschiedenen Arbeitsbreiten ist diese Kehrmaschine für den permanenten Einsatz auf Straßen und Wegen jeder Größe geeignet. Der Anbau der Ideal-Kehrmaschine erfolgt durch das Ein- fahren einer Palettengabel in Gabelzinkentaschen. -
Seite 6: Kennzeichnung
Sicherheitsaufkleber, etc.) besitzt Urkunden- wert und darf nicht verändert oder unkennt- lich gemacht werden, bei Beschädigung oder Fehlen ersetzen. Tragen Sie hier die Daten Ihrer Ideal- Kehrmaschine ein, damit Sie die Angaben je- derzeit griffbereit haben. 1..4 Konformitätserklärung Die Erfüllung der „grundlegenden Sicherheits- und Ge- sundheitsanforderungen“... -
Seite 7: Energiebedarf
Hydrauliköl nach ISO VG 46 DIN 51524 (z.B. Vitam GF 46 der Firma Aral) 1..9 Bestimmungsgemäße Verwendung Die Ideal-Kehrmaschine ist eine Maschine, die über einen Hydraulikkreislauf und durch die Adaptierung an das ent- sprechende Trägerfahrzeug in Bewegung gesetzt wird. Sie dient zum Reinigen von befestigten Flächen mit normaler... -
Seite 8: Technisches Datenblatt
Allgemeines 1..10 Technisches Datenblatt 1960 A=Arbeitsbreite 1,30 1,50 1,80 2,10 2,40 B=Gesamtbreite 1,55 1,75 2,05 2,35 2,65 Inhalt Sammelbehälter litres Erforderliche Ölmenge l/min Max. Betriebsdruck bei Dauerbelasung Maß- und Gewichtsänderungen durch technische Weiterentwicklung vorbehalten! -
Seite 9: Sicherheit
Zustand gehalten werden. 2.2 Personalqualifikation und -schulung Die Ideal-Kehrmaschine darf nur von Personen benutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die damit verbundenen Gefahren unterrichtet sind. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. -
Seite 10: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Sicherheit Gefahren bei Nichtbeachtung der Si- cherheitshinweise Die Nichtbeachtung der Sicherheitshinweise hat sowohl eine Gefährdung für Personen als auch für Umwelt und Maschine zur Folge. Die Nichtbeachtung der Sicherheits- hinweise führt zum Verlust jeglicher Schadenersatzan- sprüche. Im einzelnen wird die Nichtbeachtung beispielsweise fol- gende Gefährdungen nach sich ziehen: •... - Seite 11 Verkehrsverhältnissen anzupassen. Bei Berg- und Talfahrt und Querfahrten zum Hang plötzliche Kurven- fahrten vermeiden. – Die Einflüsse die die angebaute Ideal-Kehrmaschine auf das Fahrverhalten, die Lenk- und Bremsfähigkeit ausübt sind zu berücksichtigen. – Die Ideal-Kehrmaschine nur in Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutzstel- lung sind.
-
Seite 12: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten
Sicherheit – Nach dem Abschalten des Arbeitsgeräts Gefahr durch nachlaufende Schwungmasse. Während dieser Zeit nicht an das Gerät herantreten. Abwarten bis es voll zum Stillstand gekommen ist. – Hydraulikanlage kann unter Druck stehen. – Unter hohem Druck austretende Flüssigkeiten (Hydrau- liköl) können die Haut durchdringen und schwere Verlet- zungen verursachen. -
Seite 13: Eigenmächtiger Umbau Und Ersatzteilherstellung
Niemals in den Quetsch-Gefahrenbereich greifen solange sich dort Teile bewegen können. Keine sich bewegenden Maschinenteile berühren. Abwarten bis sie voll zum Stillstand gekommen sind. Beim Absenken der Ideal-Kehrmaschine ausreichenden Abstand halten. Alle Aufkleber stets sauber halten. Fehlende oder beschädigte Aufkleber müssen ersetzt... -
Seite 14: Ideal-Kehrmaschine
Leitung ist. Unfallgefahr! Hydraulikschläuche und elektrische Anschlußlei- tung können auf dem Boden liegen. Sie bilden eine Stolpergefahr. Legen Sie die Hydraulikschläuche und die elektrische Anschlußleitung über die Ideal- Kehrmaschine. Hydraulikstecker mit Staubkappe verschlie- ACHTUNG ßen. Verschmutzungen führen zu Schäden an der Hydraulikanlage. -
Seite 15: Beschreibung Von Produkt Und Zubehör
Vulkollanleiste ist an der unteren Kante des Schmutzsammelbehälters über die gesamte Länge an- gebracht, um die Sammelbehälterunterkante gleichmäßig und ohne Beschädigungen über den Boden zu führen. Die Ideal-Kehrmaschine ist passend für das jeweilige Trägerfahrzeug mit einer direkten Anbaumöglichkeit ausgerüstet. -
Seite 16: Zubehör
Ideal- Kehrmaschine Zubehör • Wassersprüheinrichtung zur Staubbindung wahlweise 100 l oder 200 l Wassertank mit einer 12 V (24 V) Tro- ckenlaufpumpe. • Extra stabile Lenkrollen für den schweren Einsatz auf extrem unebenen Flächen. • Hydraulischer Seitenkehrbesen Randnahes Kehren mit Drehzahlregulierung und Einstellmöglichkeit über Ras-... -
Seite 17: Anbau
Beleuchtungsanlage ist im Trägerfahrzeug an geeigneter Stelle der Schaltkasten zu montie- ren. • Kabel (3) an Batterie (-) anschließen. • Kabel (4) an Standlichtklemme anschließen. • Steckdose (5) für elektrische Anschlußleitung der Ideal- Kehrmaschine. • (1) Sicherung. • (2) Aus - Ein Schalter. TU404160... -
Seite 18: Gabelzinkenaufnahme
Ideal- Kehrmaschine Gabelzinkenaufnahme Es gelten die Sicherheitsvorschriften aus Kapitel 3.3 Wartungs-, Reparatur- und Umbauarbeiten an der Ideal-Kehrmaschine nur bei ausgeschaltetem Hy- draulikantrieb und abgekoppelten Hydraulikverbin- dungen vornehmen. Trägerfahrzeug gegen unvor- hergesehene Inbetriebnahme und Wegrollen si- chern! Beim Anbau ist die Bedienungsanleitung des Trägerfahrzeugherstellers zu beachten! -
Seite 19: Betrieb
Trägerfahrzeug gegen unvorhergesehene Inbetriebnahme und Wegrollen sichern! • Absperrhahn am Seitenkehrbesen öffnen. • Die optimale Fahr- bzw. Kehrgeschwindigkeit beträgt 6 km/h. • Hydraulikschläuche und elektrische Verkabelung sind ohne Quetschgefahr zu verlegen. • Ideal-Kehrmaschine absenken bis alle Lenkrollen Bo- denkontakt haben. -
Seite 20: Seitenkehrbesen In Arbeitsposition Schwenken
Uhrzeigerbereich von 12 - 3 Uhr auskehren. .4.4 Schmutzsammelbehälter entleeren Das Öffnen des Schmutzsammelbehälters erfolgt über ei- nen Hydraulikzylinder. • Ideal-Kehrmaschine anheben. • Entsprechendes Steuerventil für das Einfahren des Hydraulikzylinders im Trägerfahrzeug betätigen. • Im Schmutzsammelbehälter ist eine Hochfüllklappe pendelnd montiert. -
Seite 21: Kehrbild Nachstellen
Hydraulikverbin- dungen vornehmen. Trägerfahrzeug gegen unvor- hergesehene Inbetriebnahme und Wegrollen si- chern! Ideal-Kehrmaschine auf festem und ebenen Unter- grund und an einem trockenen und sauberen Ort abstellen und gegen Wegrollen sichern. Unfallgefahr! Auf sicheren Stand der Ideal-Kehrmaschine ach- ten. -
Seite 22: Gabelzinkenaufnahme
Beim Abbau ist die Bedienungsanleitung des ACHTUNG Trägerfahrzeugherstellers zu beachten! Hier wird ein Beispiel beschrieben und dargestellt. • Ideal-Kehrmaschine absenken bis alle Lenkrollen Bo- denkontakt haben. • Sicherheitsbügel nach unten klappen. • Gabelzinken aus den Aufnahmeöffnungen der Gabelzin- kenaufnahme ausfahren. -
Seite 23: Wartung Und Instandhaltung
Wartung und Instandhaltung Wartung und Instandhaltung Allgemeines Wartungs-, Reparatur- und Umbauarbeiten an der Ideal-Kehrmaschine nur bei ausgeschaltetem Hydraulikantrieb und abgekoppelten Hydraulikver-bindungen vornehmen. Trägerfahrzeug gegen unvorhergesehene Inbetriebnahme und Wegrollen sichern! Prüfen Sie Schrauben und Muttern erstmalig nach 5 Betriebsstunden, dann regelmäßig (ca. alle 50 Betriebsstunden) auf festen Sitz, gegebenenfalls nachziehen. -
Seite 24: Tellerbesen Erneuern
Wartung und Instandhaltung Tellerbesen erneuern • Seitenkehrbesen (1) hochklappen und sichern. • 3 Sechskantmuttern (2) abdrehen. • Alten Tellerbesen (3) entfernen. • Durchgangsbohrung entsprechend dem Flansch in neu- en Tellerbesen einbringen. • Neuen Tellerbesen unter Verwendung neuer selbstsi- chernder Muttern montieren. •... -
Seite 25: Schmierplan
Wartung und Instandhaltung Schmierplan Wöchentlich Lagerstellen abschmieren. Fett nach DIN 51502 (z.B. Gresalit 2 der Firma Westfalen). Wöchentlich abschmieren! -
Seite 26: Störungen; Ursachen Und Deren Beseitigungen
Wartung und Instandhaltung Störungen; Ursachen und deren Beseiti- gungen Störung Ursache Beseitigung 1. Kehrwalze - Hydraulikanschlüsse nicht ord- - Anschlüsse überprüfen dreht nicht nungsgemäß - zu geringer Druck/Volumenstrom - Fachwerkstatt aufsuchen - Hydraulikmotor defekt - Fachwerkstatt aufsuchen - Einstellung Stromregelventil - Einstellung Ventil überprüfen 2. - Seite 27 Seite - ...
