Bau- und Betriebs­anleitung
Polizeiboot W4
1.19
8 mm
1.18
1.12
5
1050
Nr. Bezeichnung, Maße in mm
1.19 Bodenplatte, Fr
1.20 Stützspant, Fr

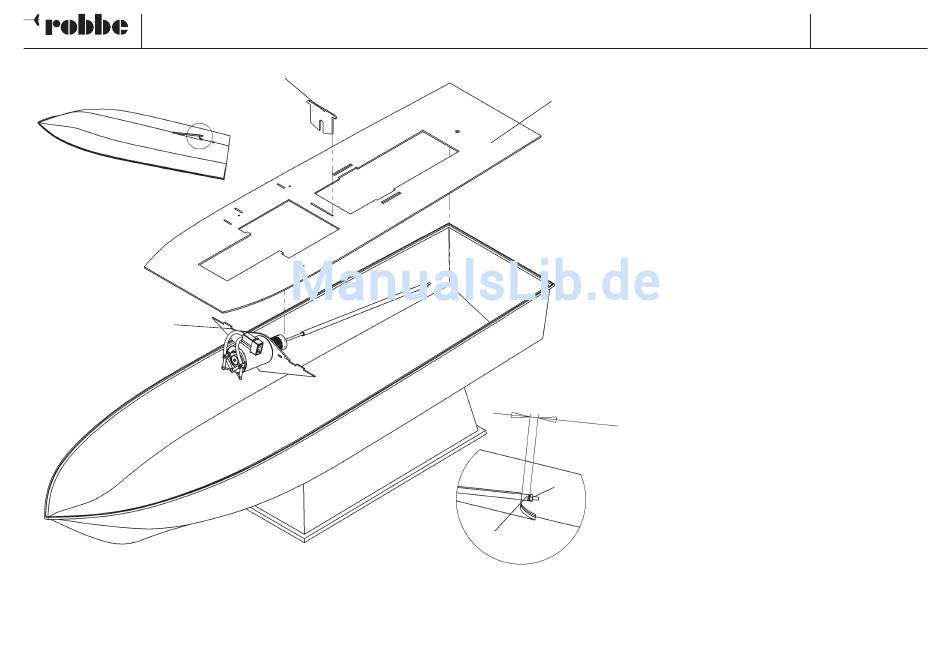

- Antriebseinheit und Bodenplatte 1.19 in den Rumpf
setzen, wobei der Motorspant in die Platte einrasten
muss. Der Spant muss leichtgängig in der Nut der
Platte 1.19 sitzen.
- Stützspant 1.20 einsetzen und nur an der Bodenplat-
te verkleben.
- Bodenplatte nach hinten auf Anschlag schieben. Die
Bodenplatte mit Sekundenkleber im Rumpf verkle-
ben.
- Motorspant so ausrichten, dass Motor und Schiffs-
welle fluchten. Flucht mit einem geraden Reststück
aus einer Fräsplatte kontrollieren. Motorspant mit
Sekundenkleber verkleben.
- Modell umwenden. Kontermutter 1.18 bis zum Ge-
windeauslauf auf die Schiffswelle 1.13 drehen.
- Kontrollieren, dass das Stevenrohr (1.12) 8 mm über
die Wellenhose steht. Korrekturen durch Lösen der
Madenschrauben 1.17 und Verschieben von Schiffs-
welle und Stevenrohr vornehmen.
- Stevenrohr in der Wellenhose mit Stabilit-Express
dicht verkleben. Dazu das Stevenrohr nach Auftrag
des Klebers drehen, um das Stabilit - Express zu ver-
teilen.
- Bodenplatte und Motorspant im Rumpf verkleben.
- Stützspant 1.20 am Rumpf verkleben.
- Den Bootsständer vom Rumpf lösen.
