Bau- und Betriebs­anleitung Bau- und Betriebs­anleitung
Polizeiboot W4
10.7 - 10.15
10.16
10.18
10.17
3.3
20 20
1050
Nr. Bezeichnung, Maße in mm
10.16 Rettungsinsel, zweiteilig

10.17 Vorreiber

10.18 Blechschraube, Ø 2,2 x 6,5 Senkkopf

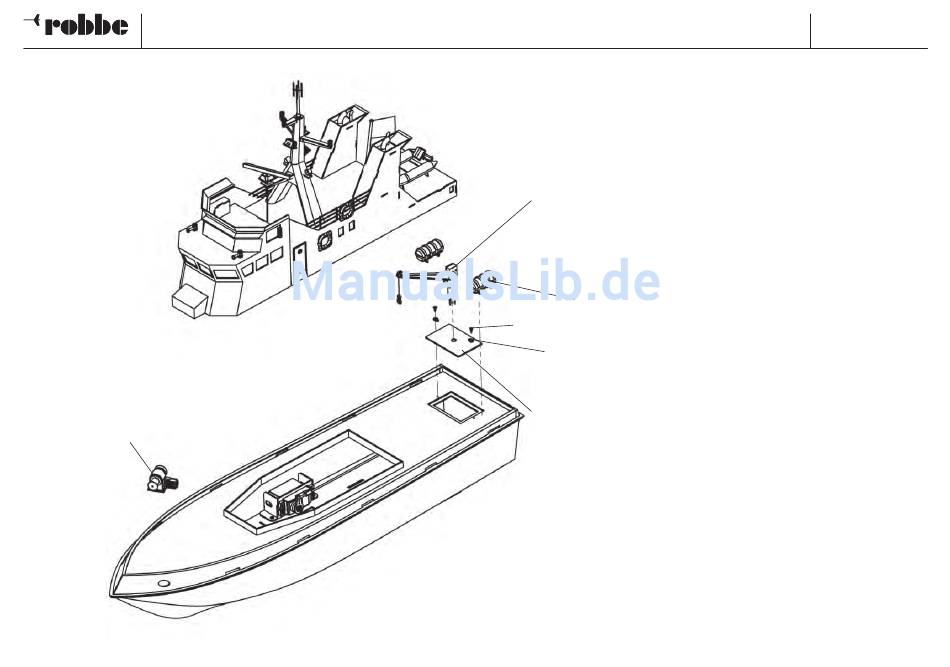

- Die zwei Schalen der Rettungsinsel 10.16 zusam-
menkleben. Rettungsinsel auf das Deck kleben.
- Die Ankerwinde 10.1 - 10.6 auf dem Deck verkle-
ben.
- In der Luke 3.3 mittig ein Loch mit Ø 7 mm bohren.
Den Kran 10.7 - 10.15 aufsetzen und verkleben.
- Die Vorreiber 10.17 mit den Blechschrauben 10.18
auf dem Deck beweglich montieren.
- Luke 3.3 aufsetzen und mit Vorreibern sichern.
- Aufbau probeweise aufsetzen.
