ROBBE Polizeiboot W4 Bau- Und Bedienungsanleitung Seite 10

4.7
4.3
4.10
4.2
4.11
Bau- und Betriebs­anleitung
Polizeiboot W4
4.8
4.5
4.1 4.6
4.4
4.3
4.7, 4.3
4.10
4.11
4.9
4.8
4.3, 4.4
10
1050

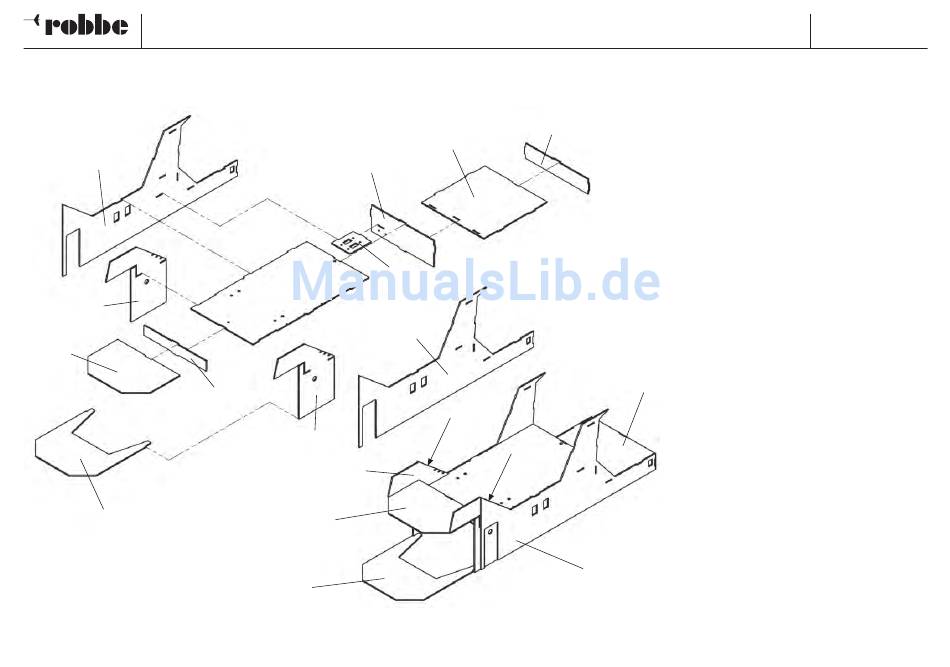

Baustufe 4, der Aufbau
Nr. Bezeichnung, Maße in mm
4.1 Boden, Fr
4.2 Querwand, vorn, Fr
4.3 Aufdopplung Seitenwand, Fr
4.4 Seitenwand links, Fr
4.5 Rückwand, Fr
4.6 Schalterplatte, Fr
4.7 Seitenwand rechts, Fr
4.8 Boden, Fr
4.9 Achterwand, Fr
4.10 Boden, Steuerstand, Fr
4.11 Rahmenteil, Fr
- Beim folgenden Erstellen des Aufbaus beachten:
Die Reihenfolge der Numerierung gibt die Baureihen-
folge vor.
Die Schlitze aller Frästeile müssen sauber ausgear-
beitet sein, damit die Teile spannungsfrei ineinander-
passen.
- Die Aufdopplungen 4.3 jeweils auf die Innenseiten
der Seitenwände 4.4 bzw. 4.7 kleben. Auf deckungs-
gleichen Verlauf der oberen Kanten achten - Pfeile.
Die Seitenwände nicht verwechseln.
Zweckmäßigerweise werden die Teile in Gruppen
„trocken" zusammengesteckt, rechtwinklig zueinan-
der ausgerichtet und mit Klebebandstreifen fixiert.
Erst dann verkleben.
No.
Stück
1
1
2
1
1
1
1
1
1
1
1
