ROBBE Polizeiboot W4 Bau- Und Bedienungsanleitung Seite 17

8.9
8.6
8.7
8.8
8.5
5.19
Bau- und Betriebs­anleitung
Polizeiboot W4
8.11
8.12
8.13
8.10
8.4
8.1
8.13
1
1050

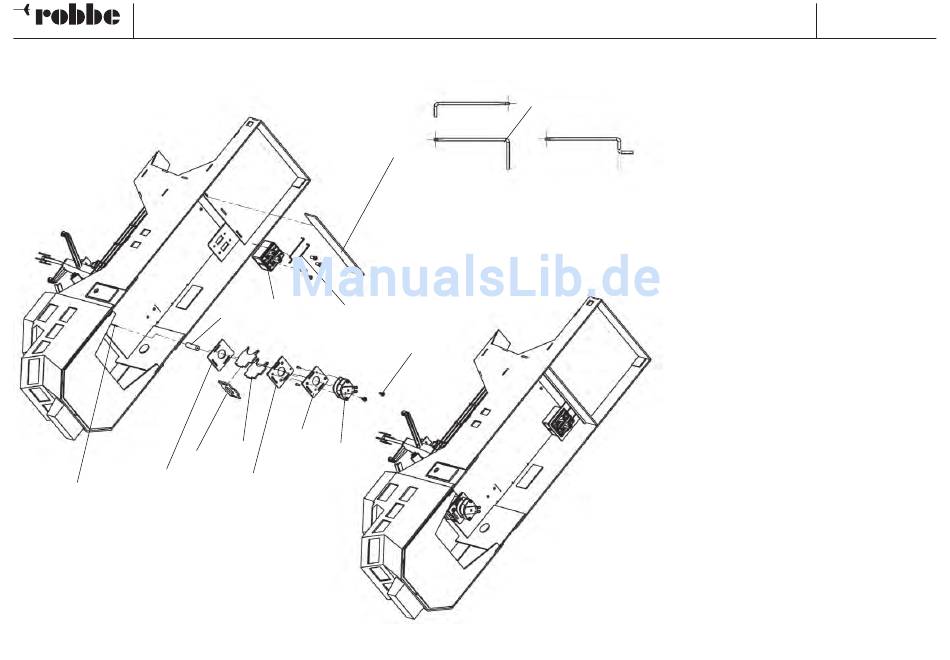

Baustufe 8, Radar
Nr. Bezeichnung, Maße in mm
8.1 Kleinstgetriebemotor
8.2 Entstörsatz
8.3 Motor-Anschlußkabel
8.4 Motorplatte, Fr
8.5 Boden, Kupplungsgehäuse, Fr
8.6 Seitenteil, Kupplungsgehäuse, Fr
8.7 Rückwand, Kupplungsgehäuse, Fr
8.8 Deckel, Kupplungsgehäuse, Fr
8.9 Kupplungsschlauch, Ø 1,2 x Ø 5 x 20
8.10 Blechschraube Ø 2,2 x 6,5
8.11 Querwand, Fr
8.12 Schalter
8.13 Schaltergestänge Ø 1 n. Zeichnung, MS 2
Wird die Radarantenne drehbar gewüns­cht, wie folgt
vorgehen:
- Den Kleinstgetriebemotor 8.1 mit dem Entstörsatz
8.2 entstören. Motoranschlußkabel 8.3 anlöten. An-
leitung des Motors beachten.
- Motorplatte 8.4 am Motor verschrauben.
- Das Kupplungsgehäuse aus den Teilen 8.5 - 8.8 zu-
sammenstecken, Teile mit Sekundenkleber unterein-
ander verkleben.
- Kupplungsschlauch 8.9 auf die Motorwelle schie-
ben.
- Motor mit Blechschrauben 8.10 am Gehäuse ver-
schrauben.
- Einheit einsetzen, Radarwelle 5.19 einkuppeln und
Gehäuse im Aufbau verkleben dabei Radarwelle
5.19 in Kupplungsschlauch 8.9 ebenfalls verkleben.
- Querwand 8.11 einkleben.
- Schalter 8.12 für Zusatzfunktion in der Schalterplatte
4.6 verschrauben.
- Schaltergestänge 8.13 biegen und im Schalterknebel
einhängen. Gestängeenden umbiegen.
- Der Anschluss des Radarmotors erfolgt nach Einbau
der Empfangsanlage.
No.
Stück
1, n.e.
1, n.e.
1, n.e.
1
1
2
1
1
1, BS
2
1
2, n.e.
