Bau- und Betriebs­anleitung
Polizeiboot W4
16
1050
Nr. Bezeichnung, Maße in mm
7.11 Nebelhorn
7.12 Lüfter
7.13 Auspuffrohr
7.14 Blechschraube Ø 2,2 x 9,5

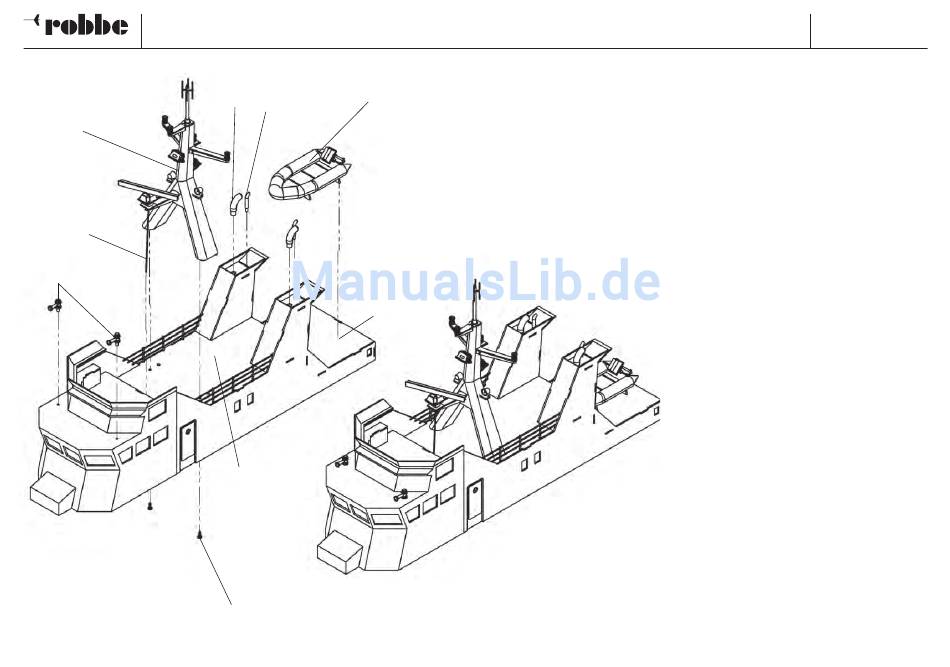

- Nebelhörner 7.11 einkleben.
- Lüfter 7.12 und Auspuffrohre 7.13 platzieren.
- Die Masteinheit aufsetzen, wobei die Welle 5.19 des
Radars die genaue Mastposition vorgibt.
- Das Schlauchboot mittig auf den Boden 4.8 kleben.
- Aufbau vorsichtig umwenden, ohne den Mast zu ver-
schieben. Durch die Bohrungen im Boden 4.1 den
Mast von unten markieren.
- Mast mit Ø 1,5 mm bohren und mit den Blechschrau-
ben 7.14 befestigen. Die Kabel der Lampen dabei
nach innen in den Aufbau führen.
No.
Stück
2, BS
2, BS
2, BS
2
