ROBBE Polizeiboot W4 Bau- Und Bedienungsanleitung Seite 19

10.4
10.5
10.2
10.1
10.3
10.10
10.12
10.11
10.15
10.13
10.9
10.14
Bau- und Betriebs­anleitung
Polizeiboot W4
10.6
10.8
10.7
1
1050

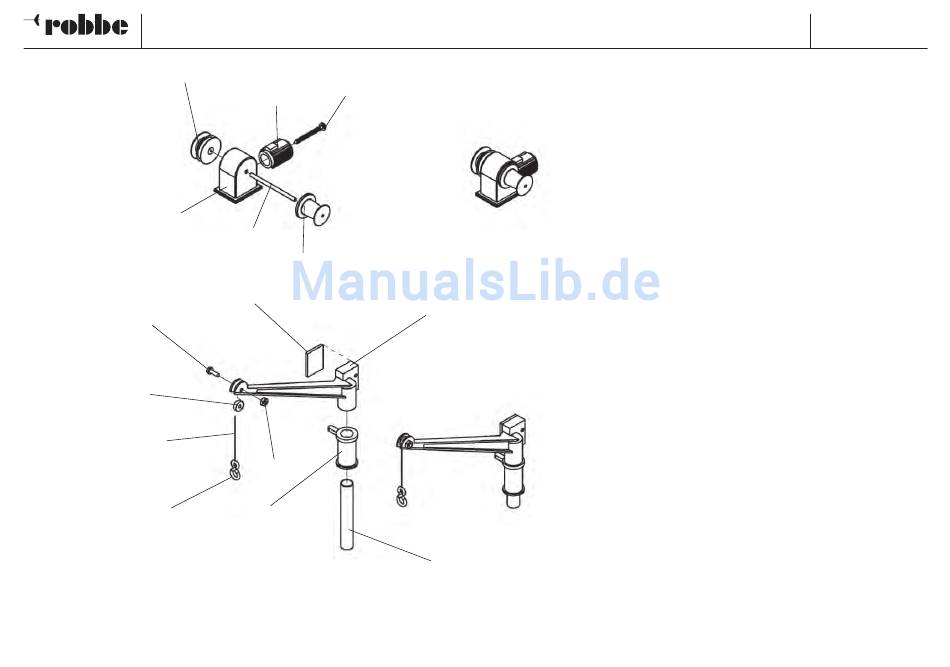

Baustufe 10, Ankerwinde und Kran, Fertigstellung
Deck
Nr. Bezeichnung, Maße in mm
10.1 Welle, Ø 2 x 34 MS-Draht
10.2 Windengehäuse, Ku
10.3 Spillkopf, Alu
10.4 Kettenrad, Alu
10.5 Windenmotor, Ku
10.6 Blechschraube, Ø 2,2 x 22
10.7 Drehrohr, MS-Rohr Ø 7 x 43
10.8 Ausleger, Ku Sp
10.9 Kransockel, Ku Sp
10.10 Deckel, 1 x 15 x 20
10.11 Seilrolle
10.12 Schraube
10.13 Mutter
10.14 Kranhaken
10.15 Seil (Nähzwirn)
- Welle 10.1 ablängen.
- Ankerwinde aus den Teilen 10.1 - 10.6 anfertigen.
- Drehrohr 10.7 in den Ausleger 10.8 kleben, Kranso-
ckel 10.9 aufschieben.
- Den Deckel 10.10 genau anpassen und am Ausleger
verkleben.
- Die Seilrolle 10.11 mit der Schraube 10.12 und der
Mutter 10.13 befestigen.
- Kranhaken 10.14 in das Kranseil 10.15 (Nähzwirn)
einknoten. Seil mit einem Tropfen Kleber an der Seil-
rolle 10.11 fixieren.
No.
Stück
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, BS
1, n.e.
