Bau- und Betriebsanleitung
Polizeiboot W4
7.10
7.8
7.9
7.6
7.5
7.10
7.7
15
1050

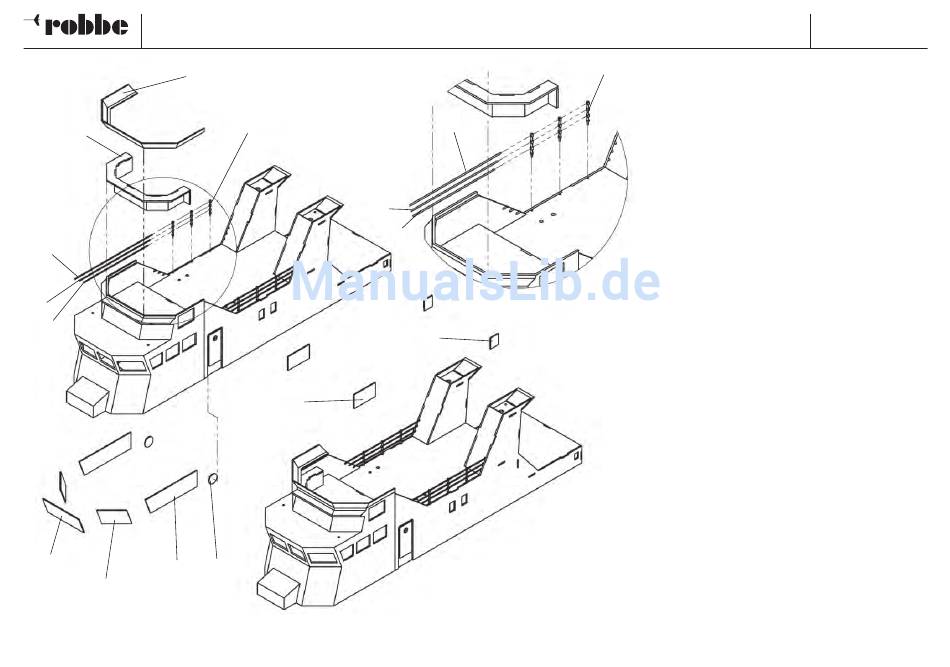

Baustufe 7, Fertigstellen des Aufbaus
Nr.
Bezeichnung, Maße in mm
7.1
Frontverglasung
7.2
Seitenscheiben
7.3
Seitenscheiben
7.4
Bullaugenverglasung
7.5
Maschinenraumverglasung
7.6
Heckscheibenverglasung
7.7
Relingszug oben, MS-Draht Ø 1 x 116
7.8
Relingszug mitte, MS-Draht Ø 1 x 106
7.9
Relingszug unten, MS-Draht Ø 1 x 96
7.10
Relingstütze
- Den kompletten Fahrstand 6.2 - 6.6 einpassen und
einkleben.
- Den Aufbau lackieren.
- Die Verglasungsteile 7.1 - 7.6 nacheinander nach 1:1
Zeichnung zuschneiden und von innen mit Pattex
einkleben.
- Die Relingszüge 7.7 - 7.9 nach Maßangaben ablän-
gen.
- Relingstützen 7.10 auf die Relingszüge fädeln.
- Rechte und linke Reling aufstecken, ausrichten und
Züge und Stützen miteinander verlöten. Achtung: Es
muss kurz aber heiß gelötet werden, um den Kunst-
stoff und den Lack nicht zu beschädigen.
- Die Reling lackieren und endgültig auf dem Deck ver-
kleben.
No.
Stück
1
2
2
2
2
2
2
2
2
6
