ROBBE Polizeiboot W4 Bau- Und Bedienungsanleitung Seite 12

4.14
4.12
4.13
Bau- und Betriebs­anleitung
Polizeiboot W4
4.16
4.15
4.18
4.14
4.19
4.17
12
1050
Nr. Bezeichnung, Maße in mm
4.14 Tür, Fr
4.15 Vorderwand, Schornstein, Fr
4.16 Deckel, Schornstein, Fr
4.17 Rückwand, Schornstein, Fr
4.18 Seitenwand, innen, Schornstein, Fr
4.19 Abdeckung unten, Fr

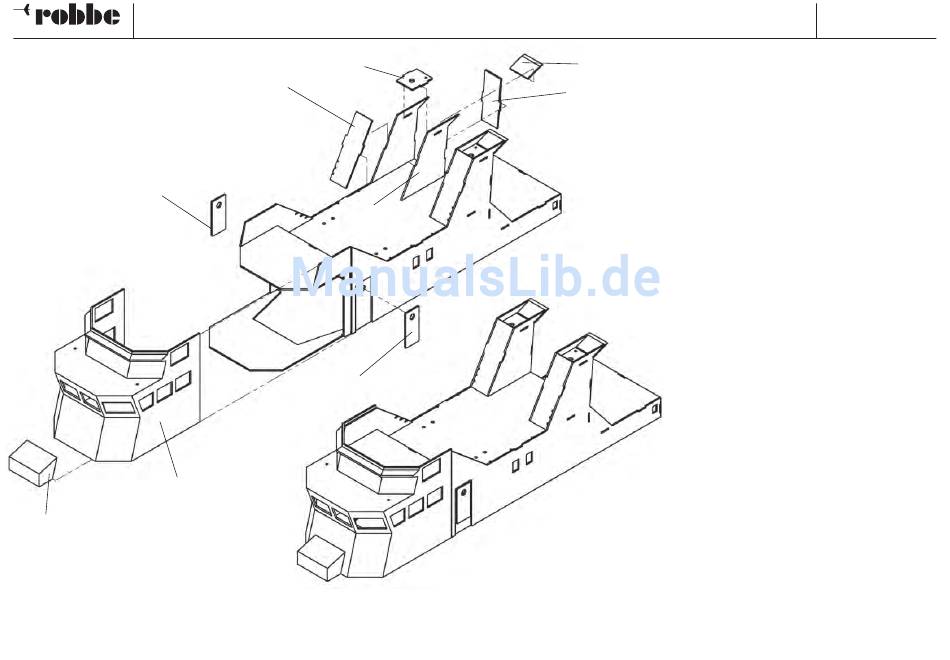

- Das Aufbau-Vorderteil 4.12 an den Aufbau setzen.
Schnittkanten falls erforderlich nacharbeiten und
Vorderteil am Aufbau verkleben.
- Deck im Bereich der Gerätekiste 4.13 mit Tesafilm
abkleben.
- Aufbau auf den Rumpf setzen. Gerätekiste an den
Aufbau und das Deck anpassen.
- Die Gerätekiste ausrichten und am Aufbau anpunk-
ten.
- Aufbau abnehmen, Gerätekiste nachkleben.
- Die Türen 4.14 auf die Seitenwände kleben.
- Teile 4.15 - 4.17 an die Seitenwände stecken, aus-
richten und verkleben.
- Die inneren Seitenwände 4.18 aufkleben.
- Abdeckungen 4.19 anschrägen, anpassen und an-
kleben.
- Den Aufbau lackierfertig schleifen, spachteln und
feinschleifen.
No.
Stück
2
2
2
2
2
2
