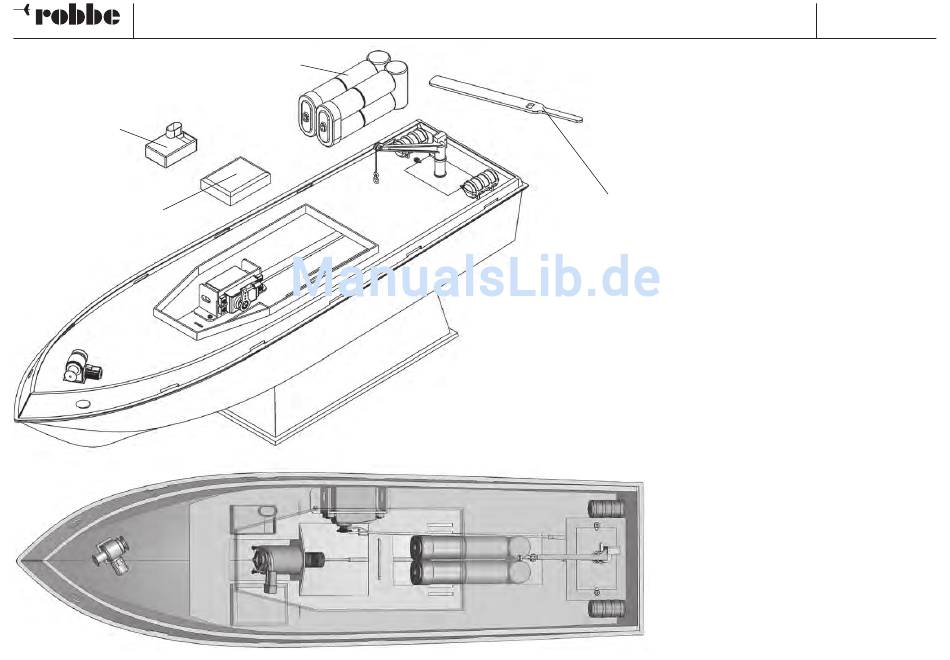

Baustufe 11, RC-Einbau, Grundfunktionen
Nr.
Bezeichnung, Maße in mm
11.1
Empfänger
11.2
Regler
11.3
Fahrakku
11.4
Schiffsschraube
11.5
Antennensteckverbindung
- Nachstehend ist der Betrieb des Modells mit einer 2-
Kanal-Anlage gezeigt. Die Sonderfunktionen können
von Hand über zwei Schalter im Aufbau geschaltet
werden.
- Zur Befestigung der einzelnen Komponenten Klett-
band bzw. Strapse „S" verwenden.
- Empfänger 11.1 und Regler 11.2 einbauen. Akkus
11.3 einsetzen.
- Anschlüsse und Verdrahtung gemäß Schaltplan vor-
nehmen.
- Schiffsschraube 11.4 aufdrehen und gegen die Mut-
ter 1.18 kontern.
- Beim folgenden Verlegen der Empfängerantenne
Schaltbild auf Seite 23 beachten: Litzenantenne 20
cm vor dem Ende abtrennen und Antennensteckver-
bindung 11.5 einlöten.
- Die Empfängerantenne im Aufbau nach oben verle-
gen.
- Der Anschluss und die Verdrahtung der Sonderfunk-
tionen ist auf Seite 23 gezeigt. Die Mastbeleuchtung
bildet einen, das Radar mit den beiden Decksstrah-
lern den zweiten Stromkreis.
- Zum Ein- und Ausschalten der Sonderfunktionen
dienen die beiden Schalter 8.12.
- Das Anbringen der Dekorbilder schließt den Bau des
Modells ab.
