Bau- und Betriebsanleitung
Polizeiboot W4
3.3
3.2
A - A
1050

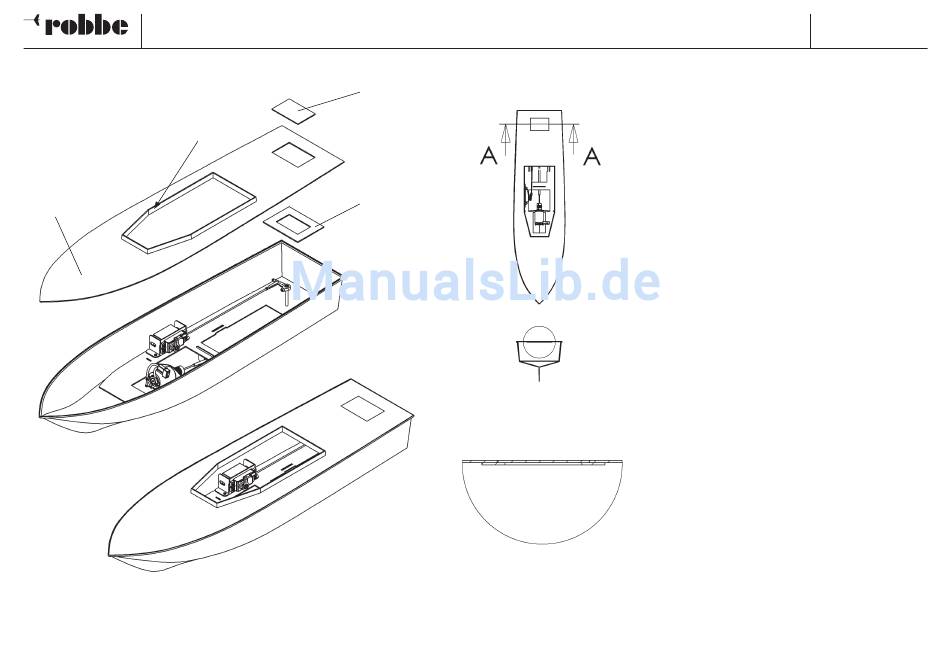

Baustufe 3, Deck und Verschanzung
Nr.
Bezeichnung, Maße in mm
3.1
Hauptdeck, Tzt
3.2
Lukenrahmen, Fr
3.3
Ruderluke, Fr
- Das Hauptdeck rundum beschneiden, Rand unter
der Lukenöffnung wegschneiden.
- Große Decksöffnung aufschneiden, sodass nur noch
der Süllrand stehenbleibt - Pfeil.
- Alle Schnittkanten am Hauptdeck 3.1 mit Schleifpa-
pier glätten.
- Die Luke 3.3 einpassen nicht verkleben.
- Den Lukenrahmen 3.2 mittig unter die Decksöffnung
kleben, Schnitt A-A beachten.
- Das Hauptdeck in den umlaufenden Rand des
Rumpfs setzen und einpassen. Deck mit Tesastreifen
fixieren, anpunkten und anschließend durch umlau-
fende Sekundenklebertropfen mit dem Rumpf ver-
kleben.
- Rumpfrand im Heckbereich zum Deck hin plan-
feilen.
No.
Stück
1
1
1
