Bau- und Betriebs­anleitung
Polizeiboot W4
3.4

1050
Nr. Bezeichnung, Maße in mm

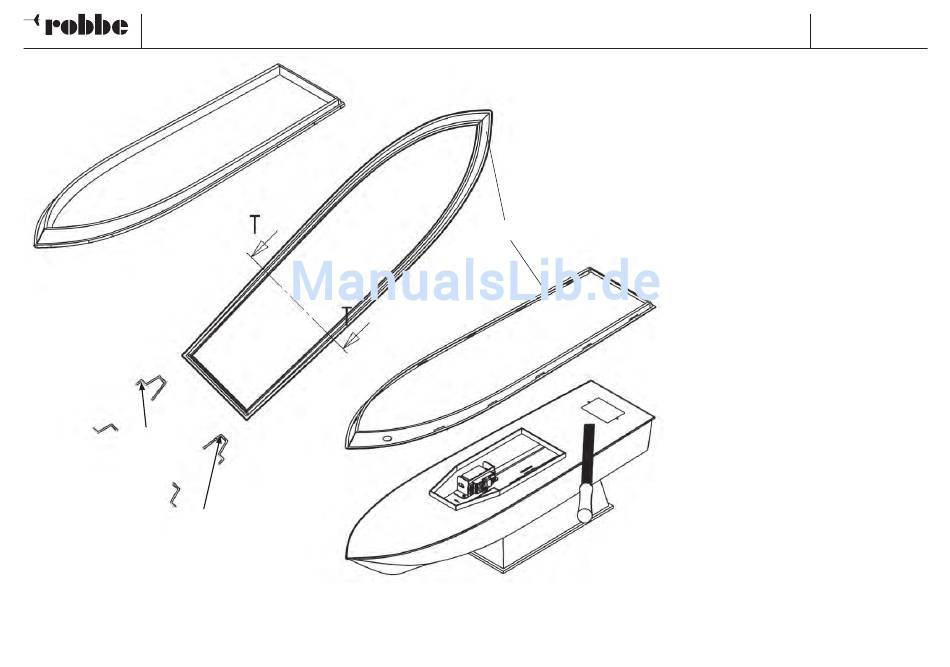

3.4 Schanzkleid, Tzt
- Schanzkleid 3.4 beschneiden. Schnittkanten glät-
ten.
Schnittdars­tellungen T-T beachten.
1: Äußeren Rand beschneiden.
2: Inneren Rand beschneiden.
3: Fertiges Schanzkleid
- Schanzkleid 3.4 genau anpassen und mit Klebe-
bandstreifen fixieren. Schanzkleid und Rumpf müs-
sen in der Bugspitze zueinander fluchten. Teil 3.4 mit
Sekundenkleber verkleben.
- Die Ankerklüsen und die Speigatts können durch die
Dekorbilder dargestellt oder ausgearbeitet werden.
Als Hilfe können zum Ausbohren und Ausfeilen kön-
nen die Dekorbilder aufgeklebt werden. Die Position
dem 1:1 Plan entnehmen.
- Beim folgenden Anzeichnen der Wasserlinie CWL
die Zeichnung auf dem Übersichtsplan beachten.
- Den gesamten Rumpf lackieren. Wasserlinie CWL
anzeichnen und Unterwasserschiff lackieren.
