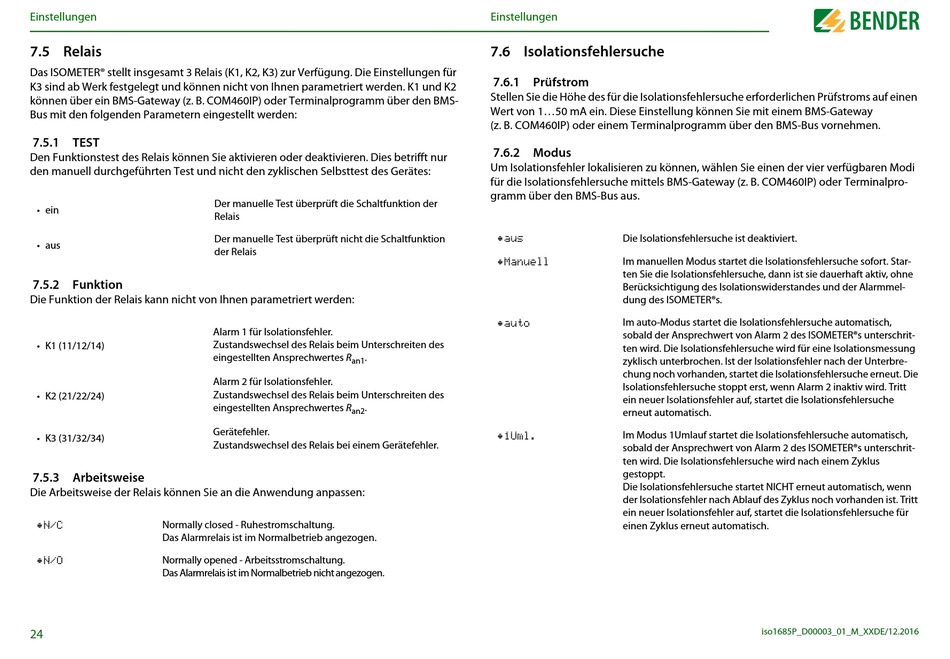

7.5 Relais
Das ISOMETER® stellt insgesamt 3 Relais (K1, K2, K3) zur Verfügung. Die Einstellungen für
K3 sind ab Werk festgelegt und können nicht von Ihnen parametriert werden. K1 und K2
können über ein BMS-Gateway (z. B. COM460IP) oder Terminalprogramm über den BMS-
Bus mit den folgenden Parametern eingestellt werden:
7.5.1 TEST
Den Funktionstest des Relais können Sie aktivieren oder deaktivieren. Dies betrifft nur
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
• ein
• aus
7.5.2 Funktion
Die Funktion der Relais kann nicht von Ihnen parametriert werden:
• K1 (11/12/14)
• K2 (21/22/24)
• K3 (31/32/34)
7.5.3 Arbeitsweise
Die Arbeitsweise der Relais können Sie an die Anwendung anpassen:
•N/C
Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im Normalbetrieb angezogen.
•N/O
Normally opened - Arbeitsstromschaltung.
Das Alarmrelais ist im Normalbetrieb nicht angezogen.
24
Der manuelle Test überprüft die Schaltfunktion der
Relais
Der manuelle Test überprüft nicht die Schaltfunktion
der Relais
Alarm 1 für Isolationsfehler.
Zustandswechsel des Relais beim Unterschreiten des
eingestellten Ansprechwertes R
.
an1
Alarm 2 für Isolationsfehler.
Zustandswechsel des Relais beim Unterschreiten des
eingestellten Ansprechwertes R
.
an2
Gerätefehler.
Zustandswechsel des Relais bei einem Gerätefehler.
Einstellungen
7.6 Isolationsfehlersuche
7.6.1 Prüfstrom
Stellen Sie die Höhe des für die Isolationsfehlersuche erforderlichen Prüfstroms auf einen
Wert von 1...50 mA ein. Diese Einstellung können Sie mit einem BMS-Gateway
(z. B. COM460IP) oder einem Terminalprogramm über den BMS-Bus vornehmen.
7.6.2 Modus
Um Isolationsfehler lokalisieren zu können, wählen Sie einen der vier verfügbaren Modi
für die Isolationsfehlersuche mittels BMS-Gateway (z. B. COM460IP) oder Terminalpro-
gramm über den BMS-Bus aus.
•aus
Die Isolationsfehlersuche ist deaktiviert.
•Manuell
Im manuellen Modus startet die Isolationsfehlersuche sofort. Star-
ten Sie die Isolationsfehlersuche, dann ist sie dauerhaft aktiv, ohne
Berücksichtigung des Isolationswiderstandes und der Alarmmel-
dung des ISOMETER®s.
•auto
Im auto-Modus startet die Isolationsfehlersuche automatisch,
sobald der Ansprechwert von Alarm 2 des ISOMETER®s unterschrit-
ten wird. Die Isolationsfehlersuche wird für eine Isolationsmessung
zyklisch unterbrochen. Ist der Isolationsfehler nach der Unterbre-
chung noch vorhanden, startet die Isolationsfehlersuche erneut. Die
Isolationsfehlersuche stoppt erst, wenn Alarm 2 inaktiv wird. Tritt
ein neuer Isolationsfehler auf, startet die Isolationsfehlersuche
erneut automatisch.
•1Uml.
Im Modus 1Umlauf startet die Isolationsfehlersuche automatisch,
sobald der Ansprechwert von Alarm 2 des ISOMETER®s unterschrit-
ten wird. Die Isolationsfehlersuche wird nach einem Zyklus
gestoppt.
Die Isolationsfehlersuche startet NICHT erneut automatisch, wenn
der Isolationsfehler nach Ablauf des Zyklus noch vorhanden ist. Tritt
ein neuer Isolationsfehler auf, startet die Isolationsfehlersuche für
einen Zyklus erneut automatisch.
iso1685P_D00003_01_M_XXDE/12.2016
