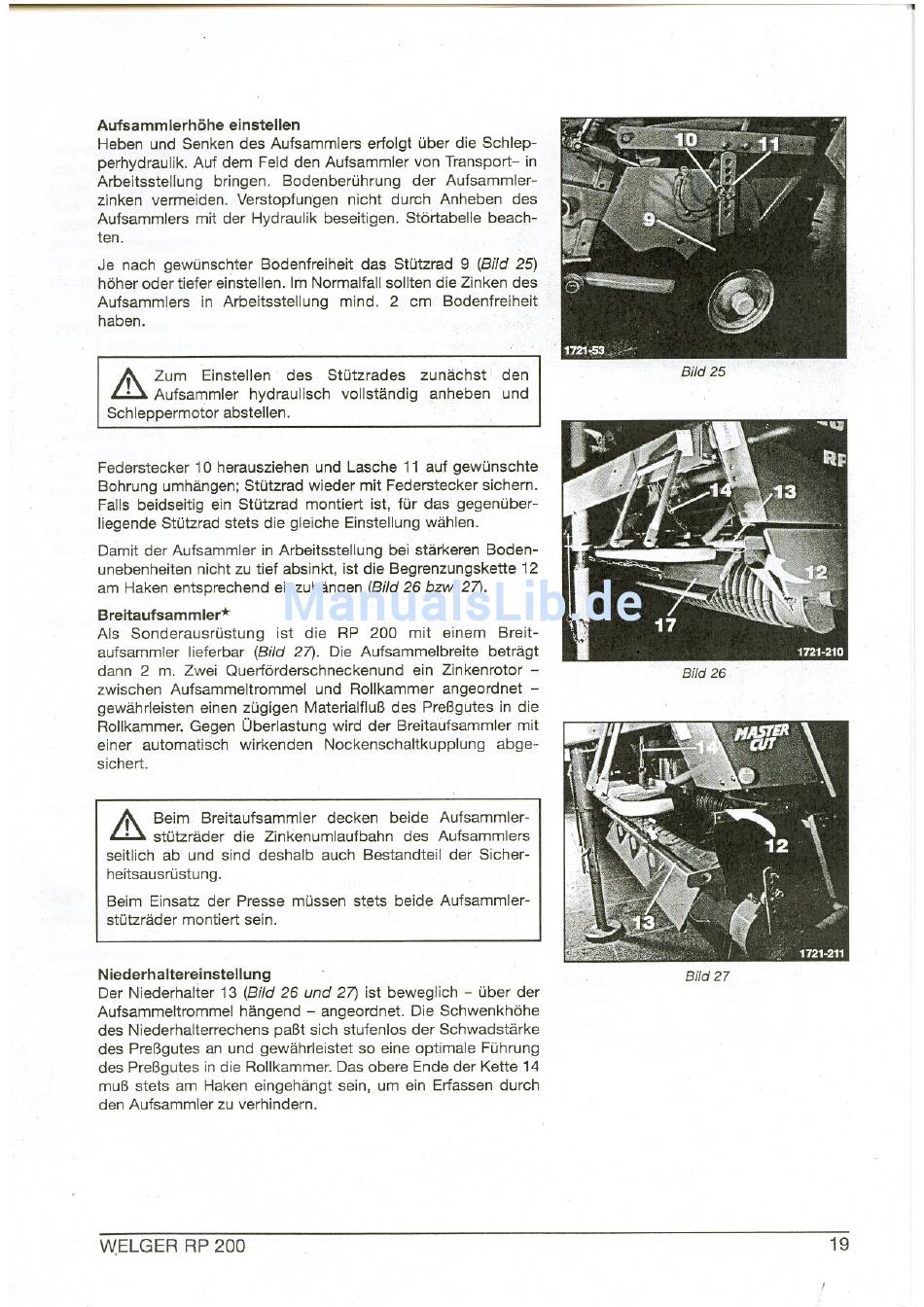

Aufsammlerhöhe
einstellen
Heben und Senken des Aufsammlers erfolgt über die Schlep-
perhydraulik. Auf dem Feld den Aufsammler von Transport- in
Arbeitsstellung bringen. Bodenberührung der Aufsammler-
zinken vermeiden. Verstopfun'gen nicht durch Anheben des
Aufsammlers mit der Hydraulik beseitigen. Störtabelle beach-
ten.
Je nach gewünschter Bodenfreiheit das Stützrad 9 (Bild 25)
höher oder tiefer einstellen. Im Normalfall sollten die Zinken des
Aufsammlers in Arbeitsstellung mind. 2 cm Bodenfreiheit
haben.
~
Zum
Einstellen.
ll.l
Aufsammler hydraulisch vollständig anheben und
Schleppermotor abstellen.
Federstecker 10 herausziehen und lasche 11 auf gewünschte
Bohrung umhängen; Stützrad wieder mit Federstecker sichern.
Falls beidseitig ein Stützrad montiert ist, für das gegenüber-
liegende Stützrad stets die gleiche Einstellung wähien.
Damit der Aufsammler in Arbeitsstellung bei stärkeren Boden-
unebenheiten nicht zu tief absinkt, ist die Begrenzungskette 12
am Haken entsprechend einzuhängen (Bild 26 bzw. 27).
Breitaufsammler*
Als Sonderausrüstung
aufsammler lieferbar (Bild 27). Die Aufsammelbreite beträgt
dann 2 m. Zwei Querförderschneckenund ein Zinkenrotor
zwischen Aufsammeltrommel und Rbllkammer angeordnet -
gewährleisten einen zügigen Materialfluß des Preßgutes in die
Rollkammer. Gegen Überlastung wird der Breitaufsammler mit
einer automatisch wirkenden Nockenschaltkupplung abge-
sichert.
~
Beim Breitaufsammler decken beide Aufsammler-
ll.l
stützräder
die Zinkenumlaufbahn
seitlich ab und sind deshalb auch Bestandteil der Sicher-
heitsausrüstung.
,Beim Einsatz der Presse müssen stets beide Aufsammler-
stützräder montiert sein.
Niederhaltereinstellung
Der Niederhalter 13 (Bild 26 und 27) ist beweglich - über der
Aufsammeltrommel hängend - angeordnet. Die Schwenkhöhe
des Niederhalterrechens paßt sich stufenlos der Schwadstärke
des Preßgutes an und gewährleistet so eine optimale Führung
des Preßgutes in die Rollkammer. Das obere Ende der Kette 14
muß stets am Haken eingehängt sein, um ein Erfassen durch
den Aufsammler zu verhindern.
WELGER RP 200
des
Stützrades
zunächst:
ist die RP 200 mit einem Breit-
des Aufsammlers
den
..,.
Bild 26
Bild 27
19
.'~
11
