Bild 3
f
@<:::o
4
@ß1
_~@)~~--5
~
I
m\
~
f@~~
8 9 7
1725-159
Bild 4
120 Nm
400 Nm
0
1721-202
Bild 5
8

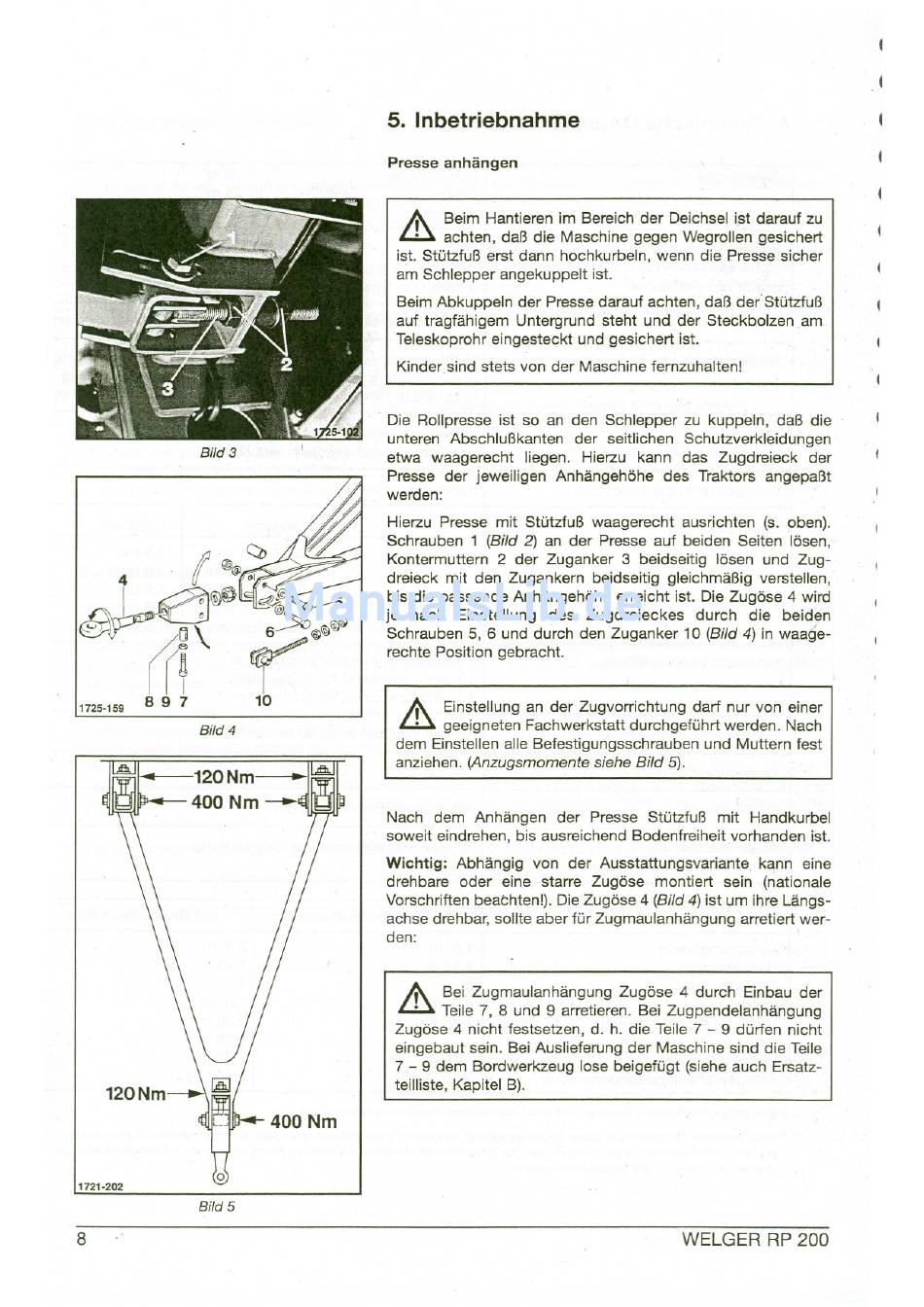

5. Inbetriebnahme
Presse anhängen
+
~
ist. Stützfuß erst dann hochkurbeln, wenn die Presse sicher
am Schlepper angekuppelt ist.
Beim Abkuppeln der Presse darauf achten, daß der'Stützfuß
auf tragfähigem Untergrund steht und der Steckbolzen .am
Teleskoprohr eingesteckt und gesichert ist.
Kinder.sind stets von der Maschine fernzuhalten!'
. Die Rollpresse ist so an den Schlepper zu kuppeln, daß die
unteren -Abschlußkanten der seitlichen Schutzverkleidungen
etwa waagerecht liegen. Hierzu kann das Zugdreieck der
Presse der jeweiligen Anhängehöhe des Traktors angepaßt
werden:
Hierzu Presse mit Stützfuß waagerecht ausrichten (s. oben).
Schrauben 1 (Bild 2) an der Presse auf beiden Seiten lösen,
Kontermuttern 2 der Zuganker 3 beidseitig lösen und Zug-
dreieck mit den Zugankern beidseitig gleichmäßig verstellen,
bis die passende Anhängehöhe erreicht ist. Die Zugöse 4 wird
je nach Einstellung des Zugdreieckes
Schrauben 5, 6 und durch den Zuganker 10 (Bild 4) in waage-
rechte Position gebracht.
+
10
~
dem Einstellen alle Befestigungsschrauben und Muttern fest
anziehen. (Anzugsmomente
Nach dem Anhängen der Presse Stützfuß mit Handkurbel
soweit eindrehen, bis ausreichend Bodenfreiheitvorhanden i~t.
Wichtig: Abhängig von der Ausstattungsvariante, kann eine
drehbare oder eine starre Zugöse montiert sein (nationale
Vorschriften beachten!). Die Zugöse 4 (Bild 4) ist um ihre Längs-
achse drehbar, sollte aber für Zugmaulanhängung arretiert wer-
den:
+
~
Zugöse 4 nicht festsetzen, d. h. die Teile 7 - 9 dürfen nicht
eingebaut sein. Bei Auslieferung der Maschine sind die Teile
7 - 9 dem Bordwerkzeug lose beigefügt (siehe auch Ersfltz-
teilliste, Kapitel B).
Beim Hantieren im Bereich der Deichsel i.st darauf zu
achten, daß die Maschine gegen Wegrollen gesichert
Einstellung an der Zugvorrichtung darf nur von einer
geeigneten Fachwerkstatt
siehe Bild
Bei Zugmaulanhängung Zugöse 4 durch Einbau der
Teile 7, 8 und 9 arretieren. Bei Zugpendelanhängung
durch die bei den
durchgeführt
werden. Nach
5).
'
WELGER RP 200
~
.
